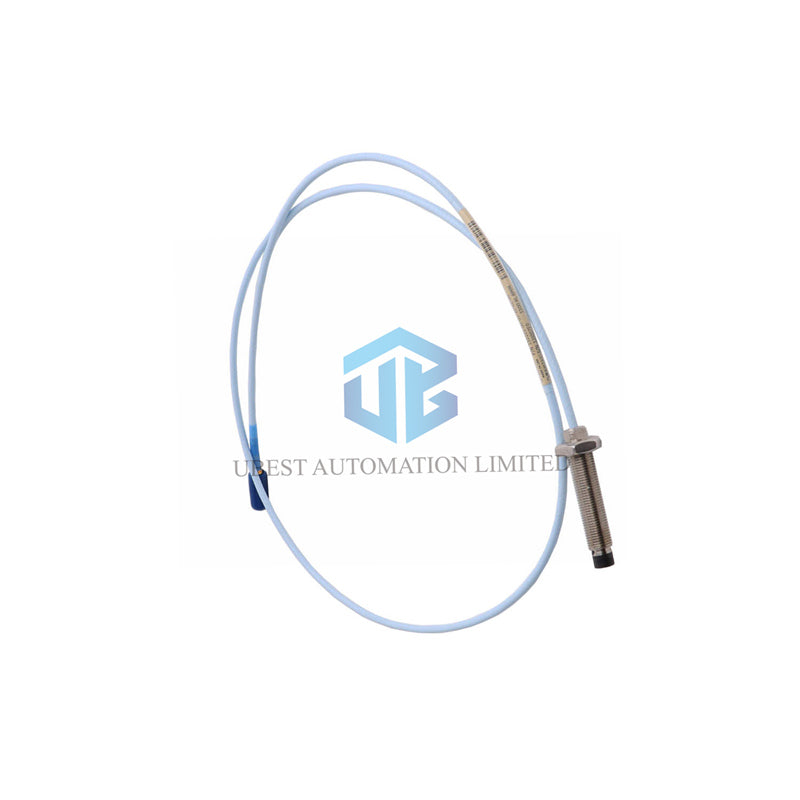

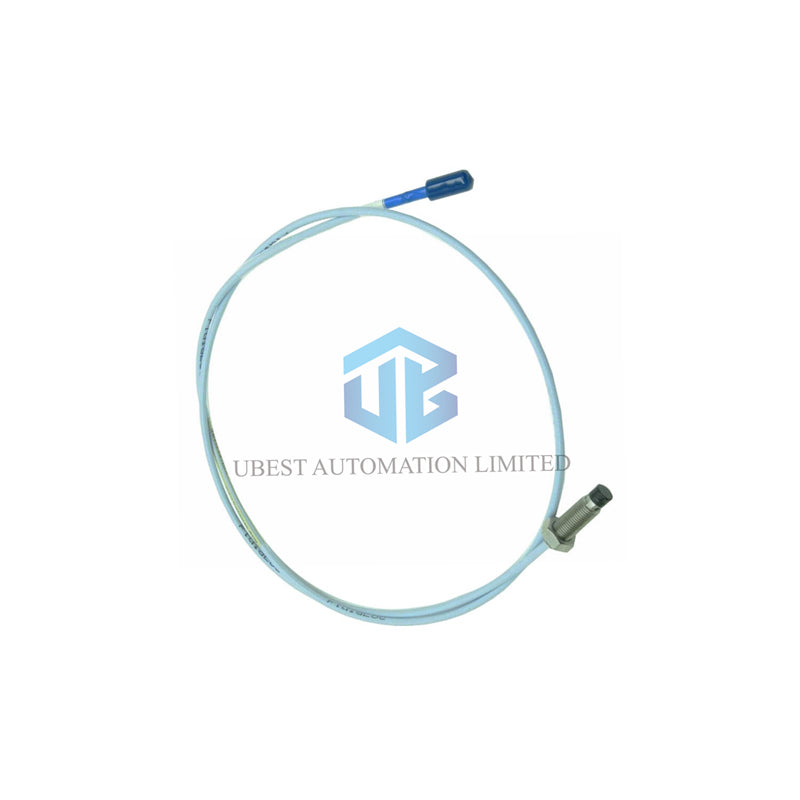

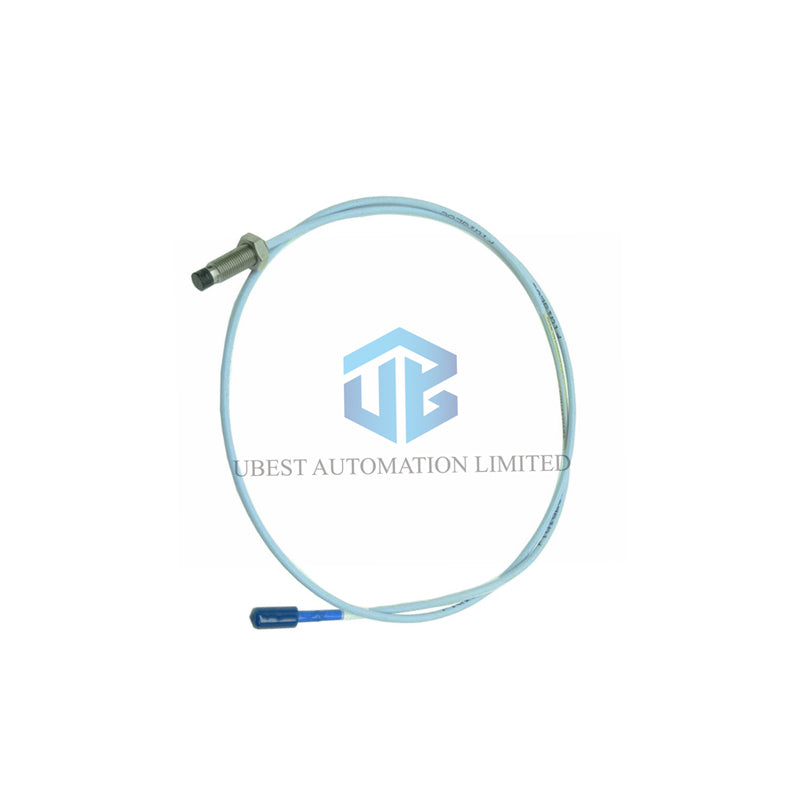

Capteur de proximité Bently Nevada de longueur standard

Code produit et décomposition de la configuration

• » Marque & Série : Bently Nevada 3300 XL
• » Produit principal : Capteur de proximité de 11 mm de diamètre
• » Votre modèle : 330707-00-20-10-02-00

Décodeur d’options :

• ▪ 00 – Section non filetée : 0 pouces
• ▪ 20 – Longueur du boîtier : 2,0 pouces
• ▪ 10 – Câble : 1,0 mètre (3,3 pieds) de longueur
• ▪ 02 – Connexion : Miniature ClickLoc, câble standard
• ▪ 00 – Homologations : Aucune homologation d’agence requise
• ▪ Base 330707 – Spécifications : Filetage 5/8-18 UNF, sans protection

Principales spécifications techniques et caractéristiques

• Sensibilité (facteur d’échelle) : Sortie standard de −7,87 V/mm (−200 mV/mil).
• Plage de fréquences : 0 à 10 kHz pour une analyse complète des vibrations.
• Plage de mesure linéaire : De 0,25 mm jusqu’à 2,3 mm (10 à 90 mils).
• Plage de tension de l’écart : Fonctionne avec une polarisation continue de −10 V et une plage de −2 à −18 V.
• Indice de protection environnementale : Fonctionnement complet de -51°C à +177°C.
• Résistance de la sonde (1 m) : Mesure 5,9 ± 0,5 ohms (du conducteur central au conducteur extérieur).
• Impédance du câble : Conception triaxiale de 75 Ω assurant une excellente intégrité du signal.

Points forts de la conception et avantages d’application

• Taille optimale du boîtier : La longueur de 2 pouces est idéale pour les supports de montage standard.
• Fiabilité éprouvée : Utilise des matériaux standards de l’industrie pour une longue durée de vie.
• Résistance chimique : Pointe de sonde en PPS et câble en FEP résistants aux huiles et produits chimiques.
• Étanchéité interne : Joint torique en Viton protégeant les composants internes de l’environnement.
• Utilisation mondiale : Ce modèle standard Bently Nevada 330707-00-20-10-02-00 convient à la plupart des applications en zones non dangereuses.
• Intégration facile : Compatible avec tous les systèmes de surveillance standard 3300 XL.

Instructions de montage et limites physiques

• Spécification du filetage : Filetage standard 5/8-18 UNF.
• Engagement du filetage : Ne pas dépasser 0,938 pouces d’engagement.
• Couple d’installation : Serrer à 15,2 N·m (133 in-lb). Maximum 45,2 N·m.
• Manipulation du connecteur : Connecter à la main ; couple maximal de 0,565 N·m.
• Entretien du câble : Maintenir un rayon de courbure minimum de 1,0 pouce (25,4 mm).
• Précaution température : Une utilisation continue en dessous de -34°C peut endommager le joint d’étanchéité.

Support technique et questions fréquentes

• Q : Quelle est l’utilisation principale de cette configuration de sonde ? R : C’est le choix par défaut pour la mesure générale des vibrations et de position à courte distance.
• Q : L’absence d’homologations limite-t-elle son usage ? R : Non. Elle est parfaite pour les usines industrielles standards où les certifications pour zones dangereuses ne sont pas obligatoires.
• Q : Puis-je utiliser cette sonde avec un montage à filetage métrique ? R : Pas directement. Le filetage 5/8-18 UNF nécessite un support de montage approprié ou un adaptateur.
• Q : Comment la température affecte-t-elle la sortie de la sonde ? R : Le système intègre une compensation de température pour maintenir la précision sur toute la plage spécifiée.
• Q : Que faire si j’ai besoin d’un certificat d’essai de pression pour le joint torique ? R : Contactez-nous. Nous pouvons organiser des tests personnalisés via Bently Nevada pour les applications critiques.
