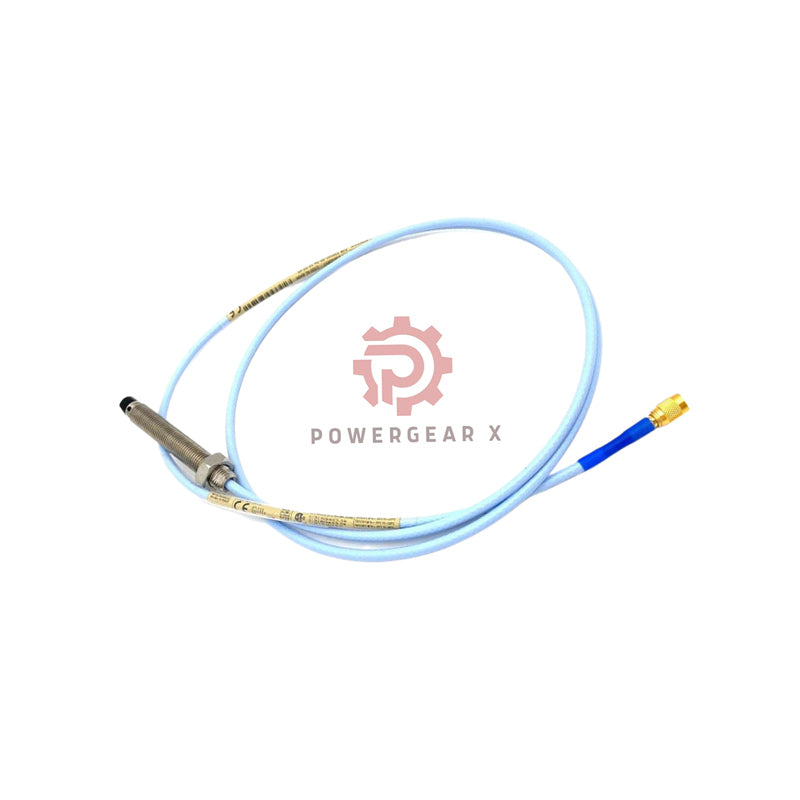

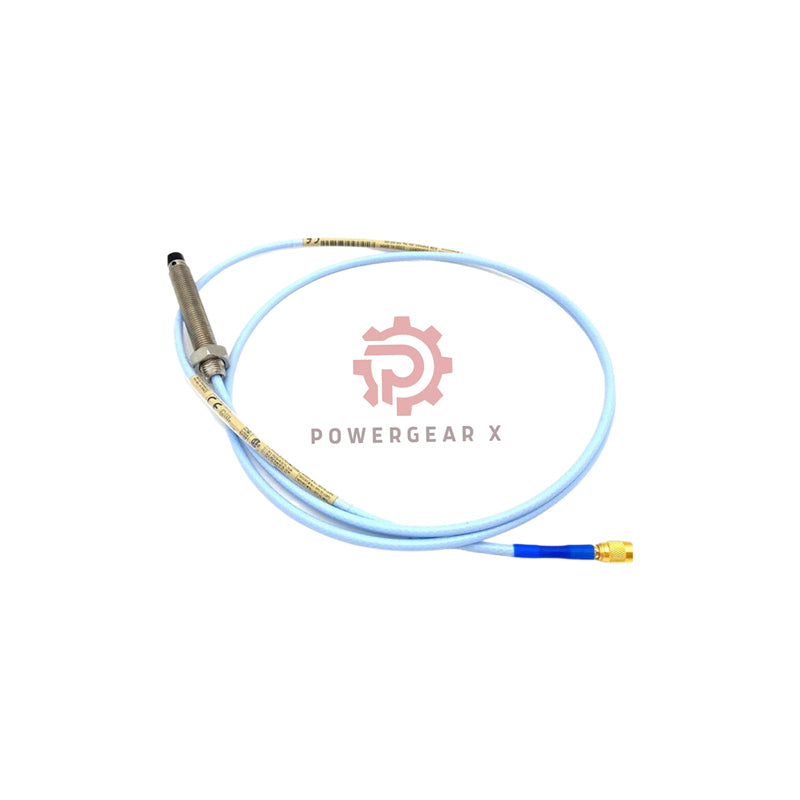

Capteur Bently Nevada 3300 XL 8mm

Principales caractéristiques du produit

• Le capteur utilise la technologie brevetée TipLoc et CableLoc pour une durabilité supérieure.
• Son design de 8 mm offre une encapsulation de bobine plus épaisse et un boîtier en acier inoxydable renforcé.
• Cela assure une robustesse optimale contre les dommages physiques dans des environnements industriels difficiles.
• Un câble FluidLoc optionnel est disponible pour empêcher les fuites de fluides internes de la machine.
• La série 3300 XL représente une amélioration significative par rapport aux anciens modèles de capteurs.

Informations complètes sur le suffixe du produit

• Modèle : 330101-00-61-15-02-CN
• 330101 : Pièce de base - Capteur 3300 XL 8mm, 3/8-24 UNF, sans blindage.
• -00 : Longueur sans filetage = 0,0 pouce.
• -61 : Longueur totale du boîtier = 6,1 pouces.
• -15 : Longueur totale du câble = 1,5 mètre.
• -02 : Connecteur = Miniature coaxial ClickLoc, câble standard.
• -CN : Variante spécifique au pays.

Spécifications techniques principales

• Marque & Modèle : Bently Nevada 330101-00-61-15-02-CN
• Plage linéaire : 2,0 mm (80 mils), de 0,25 à 2,3 mm de la cible.
• Jeu recommandé : 1,27 mm (50 mils) pour vibration radiale, sortie ~ -9 Vcc.
• Sensibilité (ISF) : 7,87 V/mm (200 mV/mil) ±5 %, garantissant une mesure précise.
• Linéarité (DSL) : Meilleure que ±0,025 mm (±1 mil) pour les systèmes standards de 5 m.
• Réponse en fréquence : Performance stable ; le signal peut s’atténuer avec des câblages très longs sur le terrain.
• Résistance du capteur : 7,73 Ω ± 0,5 Ω pour la longueur standard de câble de 1,5 mètre.
• Température de fonctionnement : -52°C à +177°C pour le corps et la pointe standard du capteur.
• Résistance environnementale : Étanchéifié avec un joint torique Viton® ; stable à 93 % d’humidité.
• Matériau du boîtier : Usiné en acier inoxydable AISI 303/304.
• Matériau de la pointe : Plastique robuste moulé en sulfure de polyphénylène (PPS).

Guide d’installation et de câblage

• L’engagement maximal du filetage ne doit pas dépasser 0,563 pouce (14,3 mm).
• Appliquer un couple d’installation recommandé de 11,2 N•m (100 in-lbf) sur le boîtier.
• Pour les trois premiers filets, utiliser un couple inférieur de 7,5 N•m (66 in-lbf).
• Utiliser un câble blindé à 3 conducteurs (16-24 AWG) pour le câblage sur le terrain vers le moniteur.
• La distance maximale de câblage sur le terrain est de 305 mètres (1000 pieds) pour une intégrité optimale du signal.

Questions fréquemment posées

• Q : Pourquoi choisir un capteur de 8 mm plutôt qu’une autre taille ?
  R : Le capteur 3300 XL 8mm offre une durabilité supérieure. Sa construction plus épaisse résiste mieux aux chocs et aux agressions physiques.
• Q : Quel est le signal de sortie de ce capteur de vibration ?
  R : Il fournit une tension continue de -1 à -17 Vcc. Ce signal varie linéairement avec la distance du jeu par rapport à la cible.
• Q : Est-il adapté aux applications à haute température ?
  R : Oui. La version standard supporte jusqu’à 177°C. Une version ETR est disponible pour des températures jusqu’à 218°C à la pointe.
• Q : Comment connecter le capteur au système de surveillance ?
  R : Il utilise un connecteur miniature coaxial ClickLoc. Vous aurez besoin d’un câble de rallonge compatible pour atteindre le moniteur.
• Q : Peut-il être utilisé dans des environnements huileux ?
  R : La version standard est robuste. Pour une immersion dans l’huile, spécifiez l’option câble FluidLoc lors de la commande.
