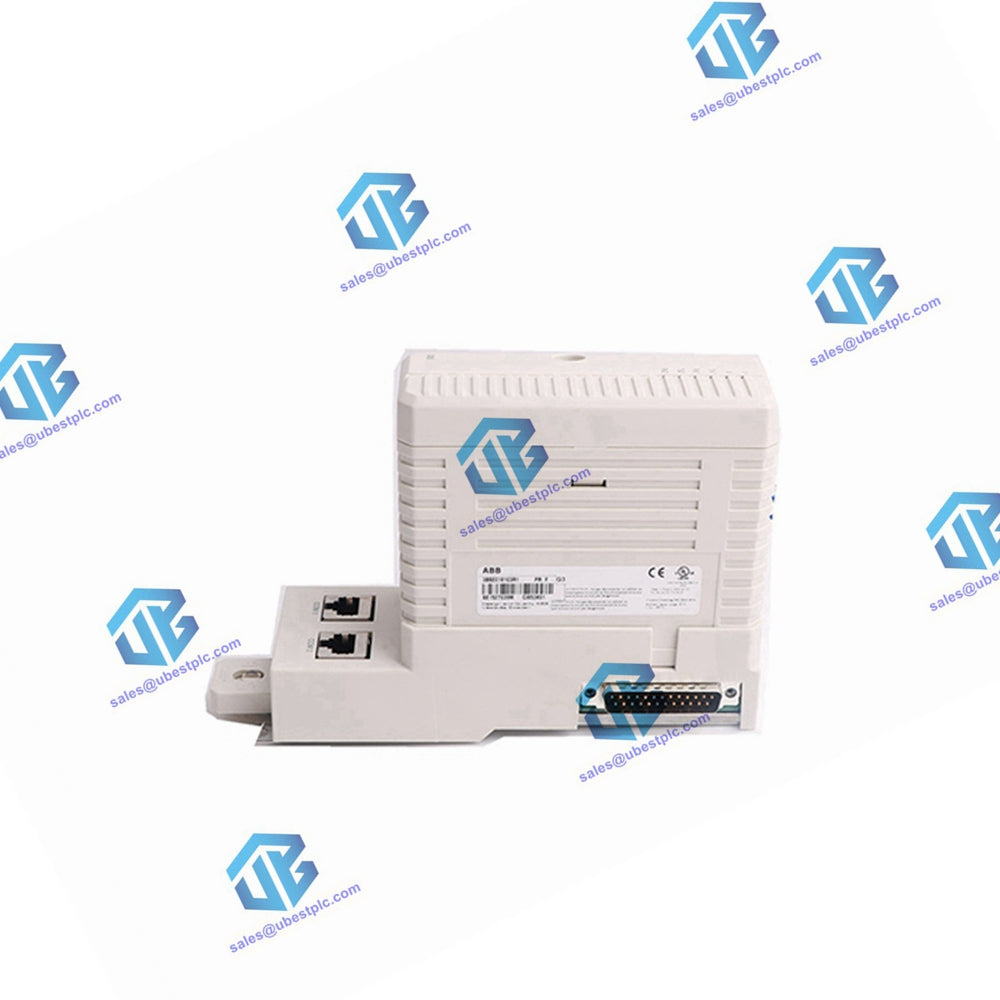

Sélecteur de matériel pour la suite de produits compacte CI853

Protocoles du module CI853 RS-232

COMLI peut être utilisé sur le port COM3 intégré et en option sur les ports CI853. La longueur du câble peut être considérablement étendue (jusqu'à plusieurs kilomètres) à l'aide d'un convertisseur à fibre optique. RS-232C est l'interface de communication standard utilisée pour la communication série avec COMLI. Le CI853 prend en charge le remplacement à chaud. COMLI est un protocole ABB pour la transmission de données entre contrôleurs. Il est conçu pour la communication maître/esclave asynchrone en semi-duplex. Le protocole COMLI prend en charge le modem commuté contrôlé depuis l'application. CI853 prend en charge le mode maître/esclave dans COMLI.

MODBUS RTU est un protocole standard largement répandu en raison de sa facilité d'utilisation et de sa fiabilité. Modbus RTU est un protocole série ouvert (RS-232 ou RS-485) dérivé de l'architecture maître/esclave, échangeant des informations en mode semi-duplex. La fonctionnalité Modbus peut être configurée aussi bien sur les ports COM de l'AC 800M que du CI853. La redondance des modules n'est pas disponible dans MODBUS RTU. CI853 prend uniquement en charge le mode maître en MODBUS RTU.

Caractéristiques et avantages

• COMLI peut être utilisé sur le port COM3 intégré et en option sur les ports CI853. RS-232C est l'interface de communication standard utilisée pour la communication série avec COMLI. Le CI853 prend en charge le remplacement à chaud. COMLI est un protocole ABB pour la transmission de données entre contrôleurs.
• MODBUS RTU est un protocole série ouvert (RS-232 ou RS-485) dérivé de l'architecture maître/esclave, échangeant des informations en mode semi-duplex. La fonctionnalité Modbus peut être configurée aussi bien sur les ports COM de l'AC 800M que du CI853.
• Le Siemens 3964R peut être utilisé sur le port COM3 intégré et en option sur les ports CI853. Un canal de communication standard RS-232C/485 est requis.
• La communication série auto-définie peut être utilisée sur le port COM3 intégré (sur un contrôleur AC 800M) et en option sur les ports CI853.
• Le module CI853 prend également en charge le remplacement à chaud.

Informations générales

• Numéro d'article : 3BSE018103R1 (CI853K01)
• Protocole de communication : COMLI et MODBUS RTU
• Maître ou esclave : Maître/Esclave
• Nombre de canaux: 2
• Vitesse de transmission : 75 - 19 200 b/s
• Redondance de ligne : Non
• Redondance des modules : Non
• Remplacement à chaud : Oui
• Utilisé avec HI Controller : Oui

Données détaillées

• Nombre maximum d'unités sur le bus CEX : 12
• Connecteur : RJ-45 femelle (8 broches)
• Consommation 24 V : Typ. 100 mA

Environnement et Certification

• Température de fonctionnement : +5 à +55 °C (+41 à +131 °F)
• Température, stockage : -40 à +70 °C (-40 à +158 °F)
• Protection contre la corrosion : G3 conforme à la norme ISA 71.04
• Classe de protection : IP20 selon EN60529, IEC 529
• Marquage CE : Oui
• Certificats maritimes : ABS, BV, DNV-GL, LR
• Conformité RoHS : DIRECTIVE/2011/65/UE (EN 50581:2012)
• Conformité DEEE : DIRECTIVE/2012/19/UE

Dimensions

• Largeur : 59 mm (2,3 po)
• Hauteur : 185 mm (7,3 po)
• Profondeur : 127,5 mm (5,0 po)
• Poids (base comprise) : 700 g (1,5 lb)
