Description du HIMA HIMATRIX F60 PS 01

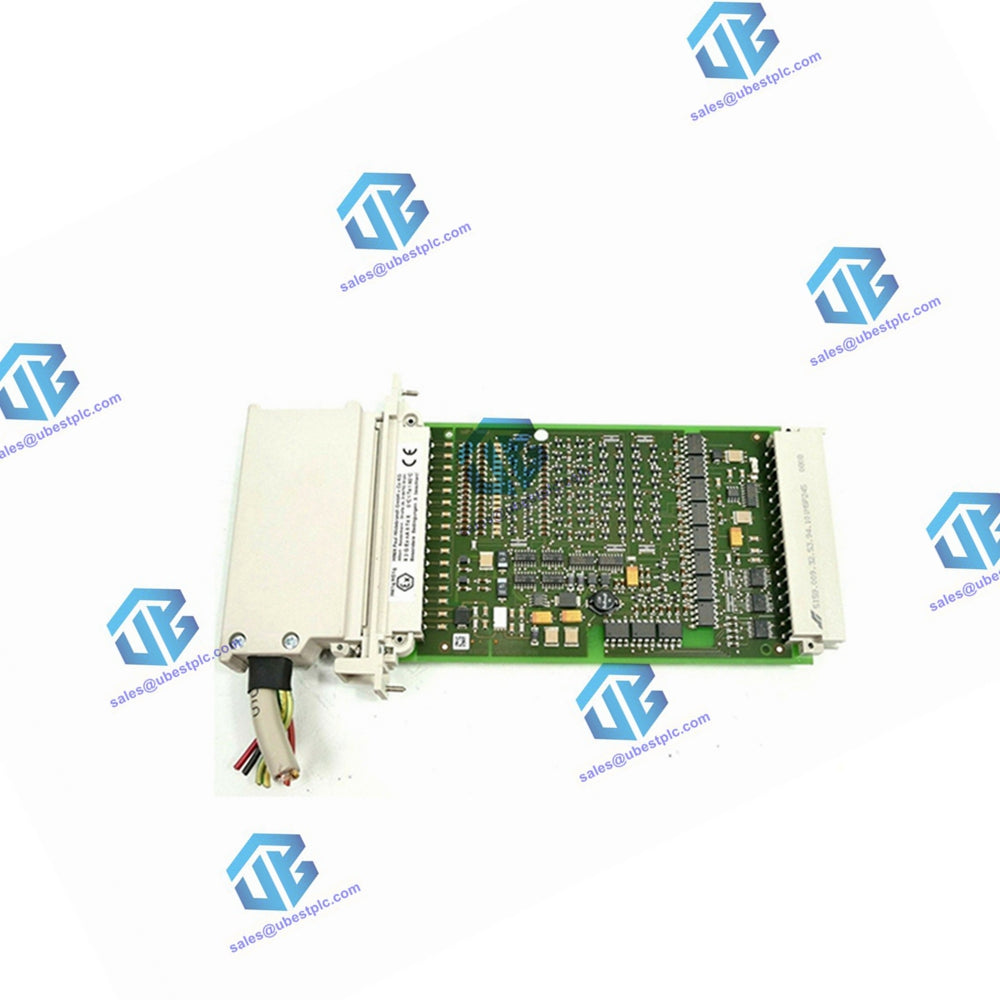

Le F60 PS 01 est un module conçu pour le système modulaire F60 HIMatrix. Ce module fournit au Système Électronique Programmable (SEP) toutes les tensions requises, en garantissant que ces tensions sont galvanquement séparées les unes des autres. Le module F60PS01 ne peut être inséré que dans le premier emplacement à gauche du HIMatrix F60.

Spécifications Techniques

Exigences Environnementales

• Classe de Protection : III (IEC/EN 61131-2)
• Température Ambiante : 0...+60 °C
• Température de Stockage : -40...+85 °C
• Degré de Pollution : II (IEC/EN 61131-2)
• Altitude : < 2000 m
• Norme du Boîtier : IP20
• Tension d’Alimentation : 24 VCC

Certifications de Sécurité

Le module est certifié TÜV pour des applications liées à la sécurité jusqu’à :

• SIL 3 (IEC 61508, IEC 61511, IEC 62061)
• Cat. 4 et PL e (EN ISO 13849-1)
• SIL 4 (EN 50126, EN 50128, EN 50129)

Fonction de Sécurité

Le module d’alimentation PS 01 surveille les tensions de sortie. Si les tensions de sortie dépassent la plage acceptable, le module est coupé pour éviter tout dommage. Des LED sur la face avant du module indiquent son état.

Équipement et Contenu de la Livraison

Le module PS 01 est disponible dans les variantes suivantes :

• PS 01 : Module d’alimentation standard
• PS 014 : Module d’alimentation renforcé avec température de fonctionnement de -25...+70 °C, testé aux vibrations et chocs selon EN 50125-3 et EN 50155, classe 1B selon IEC 61373.

Informations sur la Plaque Signalétique

La plaque signalétique du module comprend :

• Nom du produit
• Code-barres (code 1D ou 2D)
• Numéro de pièce
• Année de production
• Indice de révision matérielle (HW Rev.)
• Indice de révision du firmware (FW Rev.)
• Tension de fonctionnement
• Marque de conformité

Structure et Disposition

La structure du module comprend un schéma bloc et une vue de face, montrant l’agencement des composants et les indicateurs d’état du système.

Maintenance et Mise Hors Service

Pour mettre le module hors service, retirez la tension d’alimentation et débranchez les borniers à vis enfichables pour les entrées et sorties ainsi que les câbles Ethernet. Le module doit être transporté dans son emballage d’origine pour éviter tout dommage mécanique et protéger contre les décharges électrostatiques.

Élimination

Les clients industriels sont responsables de l’élimination écologique du matériel HIMatrix mis hors service. Sur demande, un accord d’élimination peut être conclu avec HIMA.
