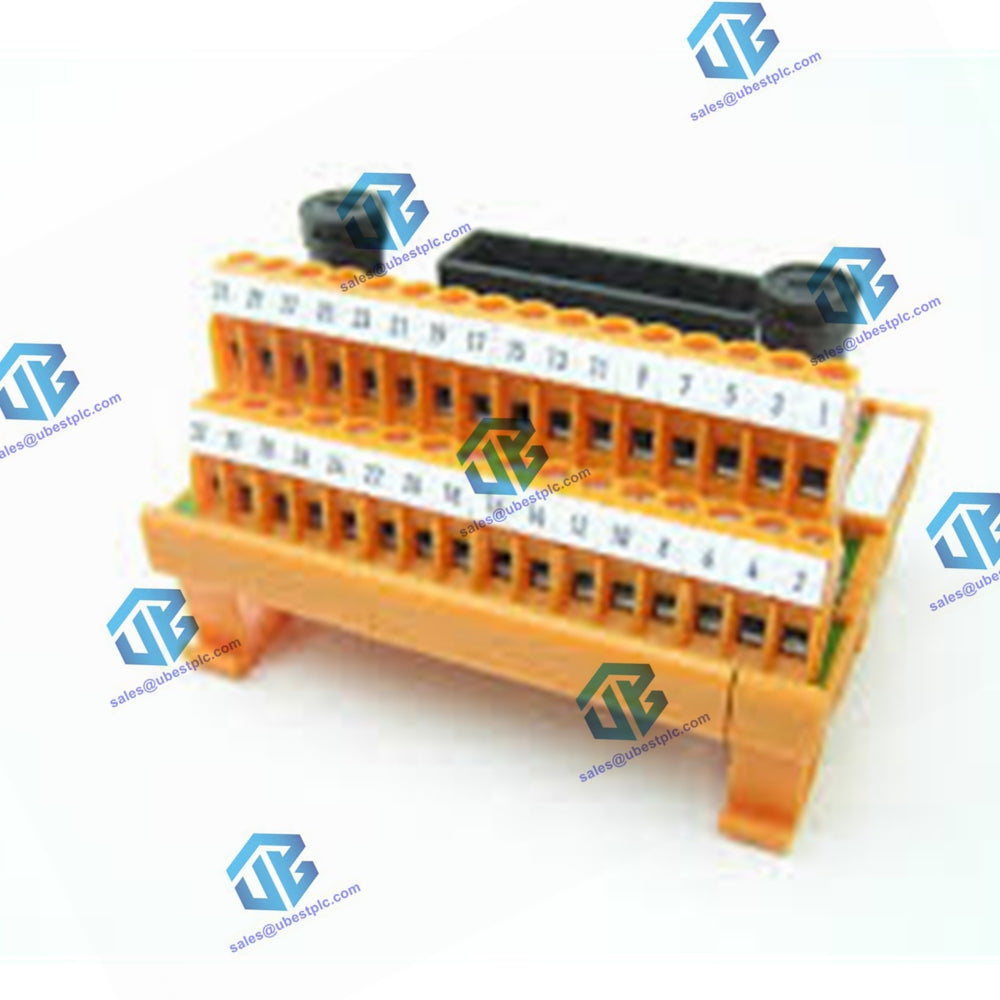

TSDI-16UNI Entrée numérique sécurisée FTA (24/48 V DC, NAMUR, 16 canaux)

Le module TSDI-16UNI est un ensemble de terminaison de terrain (FTA) conçu pour assurer l'interface entre le câble d'interconnexion du système (SICC-0001/Lx) et le câblage de terrain externe à l'aide de bornes à vis. Il prend en charge seize canaux, répartis en deux groupes de huit canaux, chacun protégé par un fusible de 250 mA dans la ligne positive commune.

Principales caractéristiques:

• Interface : Connecte le câble d'interconnexion du système (SICC-0001/Lx) au câblage de terrain externe via des bornes à vis.
• Regroupement de canaux : 16 canaux répartis en deux groupes de huit, chaque groupe étant équipé d'un fusible de 250 mA.
• Compatibilité : Se connecte à une paire redondante de modules SDIL-1608.
• Montage : Disposition universelle encliquetable pour les rails DIN EN standard.

Données techniques:

Général:

• Numéros de type : FS-TSDI-16UNI, FC-TSDI-16UNI
• Homologations : CE, TUV, UL, CSA, FM

Pouvoir:

• Nombre de canaux : 16 (2 groupes de 8)
• Tension maximale :
  • 50 V CC - CEI 61010-1 (1990), catégorie de surtension 3 (Tableau D.12)
  • 150 V CC - CEI 61010-1 (1990), catégorie de surtension 2 (Tableau D.10)
  • Tension maximale réelle définie par le module d'entrée connecté

Physique:

• Dimensions du module : 90 × 70 × 60 mm (3,54 × 2,76 × 2,36 pouces)
• Rails DIN EN : TS32 / TS35 × 7,5
• Longueur du rail utilisé : 91 mm (3,58 po)

Fusible:

• Calibre du fusible : 250 mA
• Dimensions du fusible : 5 × 20 mm
• Tension nominale :
  • CA : 400 V
  • C.C : 400 V
• Fabricant : SOC
• Référence du fabricant : SHV12 250 mA
• Courant de sortie maximum par fusible : 175 mA

Résiliation:

• Bornes à vis:
  • Max. Diamètre du fil : 2,5 mm² (AWG 14)
  • Longueur de la bande : 7 mm (0,28 po)
  • Couple de serrage : 0,5 Nm (0,37 ft.-lb.)
