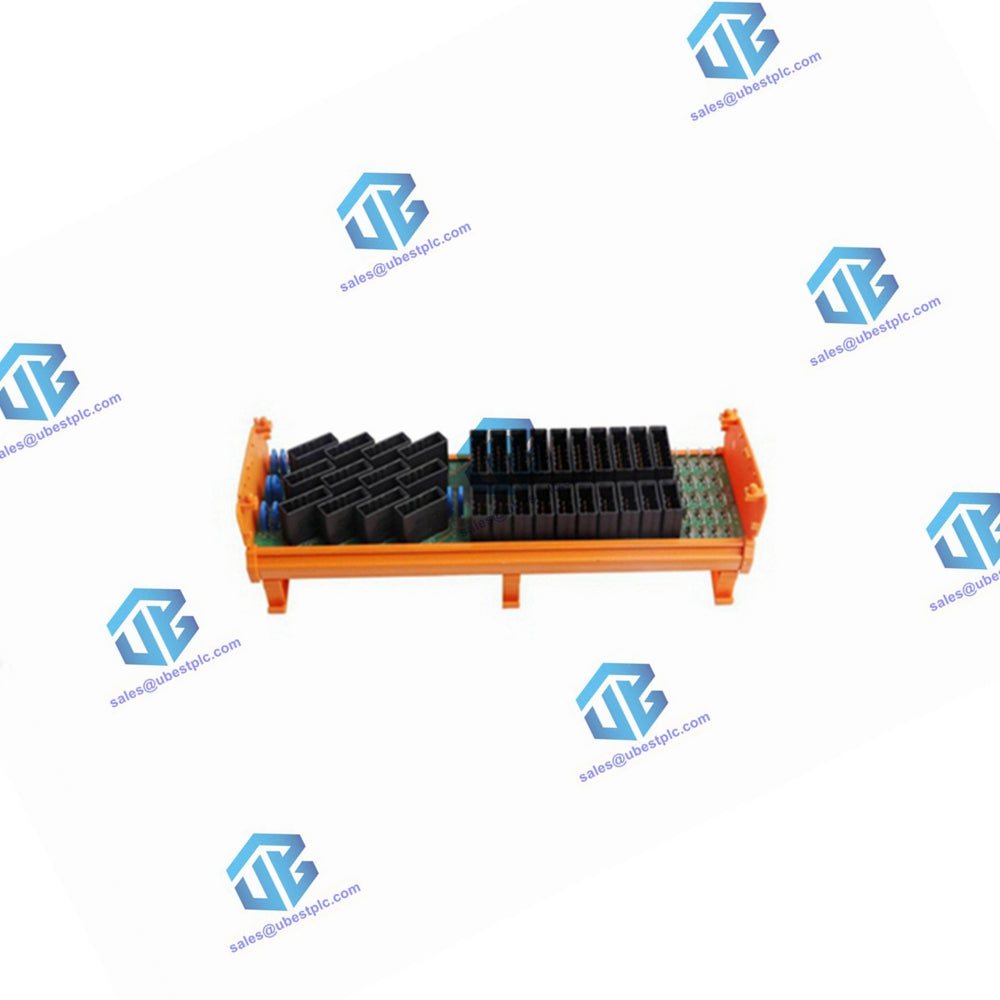

Module 10313/1/1

Présentation : le module 10313/1/1 sert d'unité de distribution pour les signaux 5 V CC et de surveillance (WD) au sein du système FSC, facilitant une gestion efficace de l'alimentation et des signaux.

Spécifications techniques:

Général:

• Numéro de type : 10313/1/1 207011
• Approbations : CE, TÜV (approbation UL en attente)

Pouvoir:

• Consommation actuelle : Aucune (incluse dans les fiches techniques des modules d'E/S)
• Max. Courant sur la broche Faston : 4 A
• Max. Courant sur la broche du connecteur E/S : 2 A

Physique:

• Dimensions : 240 x 87 x 60 mm (L x L x H)
• Rails DIN EN : TS32 / TS35 x 7,5
• Longueur du rail utilisé : 241 mm (9,49 po)
• Poids : 0,3kg

Installations de connexion :

• Dix connecteurs (RCN-1 à RCN-10) pour fonds de panier d'E/S redondants (10315/1/1)
• Dix connecteurs (SCN-1 à SCN-10) pour fonds de panier d'E/S non redondants (10314/1/1)
• Fastons « FSC101 ou FSC102 » pour alimentation 5 V CC entrante (fonds de panier d'E/S non redondants)
• Fastons « FSC101R CP-1 » et « FSC101R CP-2 » pour alimentation entrante 5 V CC (fonds de panier d'E/S redondants)
• Connecteurs pour connecter directement des répéteurs de surveillance (WDR)
• Connecteurs pour connecter directement les bus horizontaux 10005/O/2 WD
• Connecteurs pour relier un module 10313/1/1 supplémentaire dans une armoire séparée

Note:

• Les modules 10313/1/1 avec le suffixe 20700 ont une disposition de connecteur différente.
