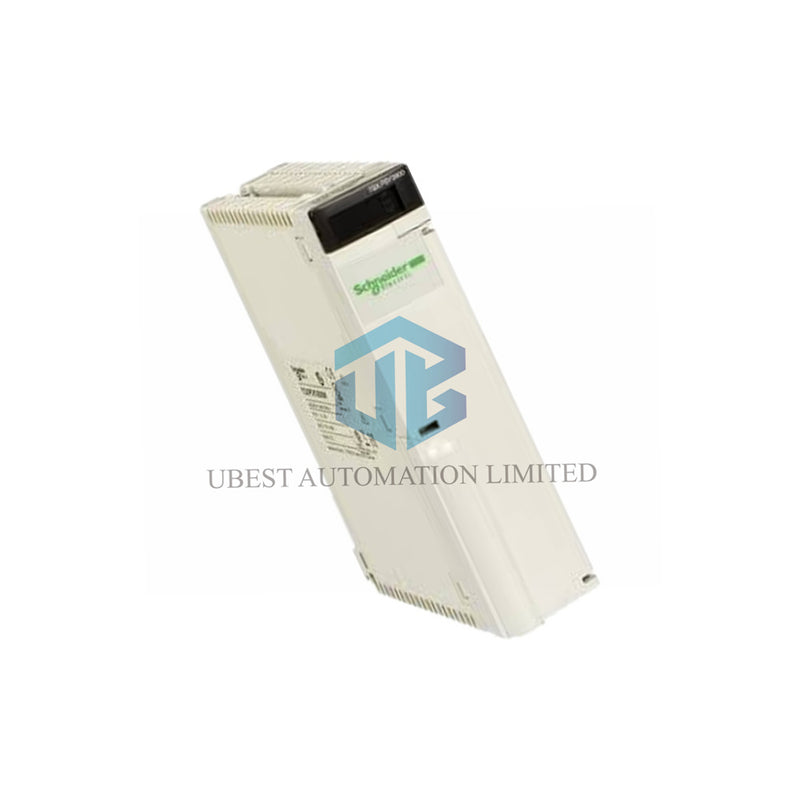

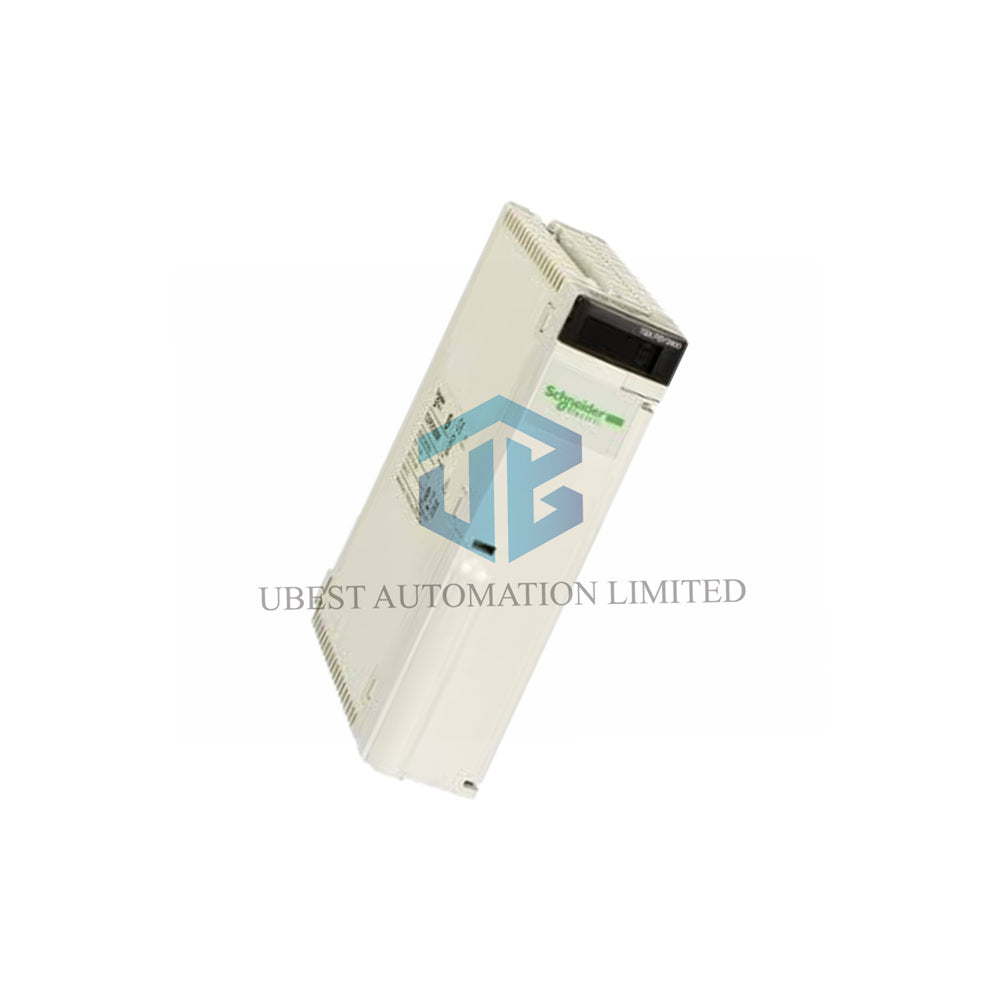

Module d’alimentation Schneider Electric Modicon Premium TSXPSY8500M – 75 W, 85–264 V CA

Le TSXPSY8500M fournit une alimentation stable aux systèmes d’automatisation Modicon Premium. Ce module de 75 W accepte une large plage de tension d’entrée CA, de 85 V à 264 V. Il fournit une sortie de 5 V CC à 15 A et de 24 V CC à 1,6 A pour les capteurs. Les ingénieurs choisissent le TSXPSY8500M pour sa conception compacte à double format et son ensemble complet de protections.

Caractéristiques principales de puissance

• Marque : Schneider Electric
• Modèle : TSXPSY8500M
• Gamme : Plateforme d’automatisation Modicon Premium
• Puissance secondaire totale : 75 W à 5 V CC
• Sortie 5 V CC : 15 A en continu
• Sortie capteur 24 V CC : 1,6 A en continu
• Tension d’entrée 1 : 85–140 V CA (nominale : 100–120 V CA)
• Tension d’entrée 2 : 170–264 V CA (nominale : 200–240 V CA)
• Fréquence du réseau : 50/60 Hz, limites de 47–63 Hz
• Courant d’entrée : 1700 mA à 100 V ; 500 mA à 240 V
• Courant d’appel : 30 A à 100 V ; 60 A à 240 V
• Format du module : Double
• Poids : 0,74 kg (1,63 lb)

Principaux atouts

• La large plage d’entrée CA à deux gammes couvre les réseaux de 85–140 V et de 170–264 V dans le monde entier.
• Un fusible interne temporisé de 4 A protège le circuit primaire contre les courants de défaut.
• Le circuit secondaire protège contre les surcharges, les surtensions et les courts-circuits.
• Fournit une puissance secondaire utile de 100 W à 55 °C avec un module ventilateur supplémentaire.
• Fournit 85 W à 55 °C et 77 W à 60 °C sans refroidissement supplémentaire.
• Trois voyants LED en façade indiquent la tension du capteur, l’état de la sortie et une défaillance de la batterie.
• La résistance d’isolement dépasse 100 MOhm entre le primaire et la terre.
• Résiste aux microcoupures de 10 ms sans perte de sortie.
• Le boîtier double format économise de l’espace dans les racks de la plateforme Premium.

Protection et caractéristiques électriques

• Fusible primaire : Interne, 4 A, 5 × 20 mm, temporisé
• Protection contre les surcharges : Circuit secondaire
• Protection contre les surtensions : Circuit secondaire
• Protection contre les courts-circuits : Circuit secondaire
• I²t à l’activation : 15 A²·s à 100 V ; 8 A²·s à 240 V
• It à l’activation : 0,15 A·s à 100 V et 240 V
• Rigidité diélectrique : 2000 V primaire/terre ; 2000 V primaire/secondaire
• Résistance d’isolement : ≥100 MOhm entre primaire et terre, et entre primaire et secondaire

Immunité aux conditions environnementales

• Température de fonctionnement : 0–60 °C (32–140 °F)
• Température de stockage : -25–70 °C (-13–158 °F)
• Humidité relative : 10–95 % sans condensation en fonctionnement
• Humidité de stockage : 5–95 % sans condensation
• Altitude de fonctionnement : 0–2000 m (0–6561 ft)
• Immunité aux microcoupures : 10 ms
• Traitement de protection : revêtement TC
• Indice de protection : IP20
• Degré de pollution : 2

Guide d’installation

• Faites glisser le module dans un emplacement de rack Modicon Premium ; il occupe un espace au format double.
• Raccordez l’alimentation CA aux bornes primaires ; vérifiez la plage de fréquence de 47–63 Hz.
• Raccordez la sortie 5 V CC, 15 A, au fond de panier du rack conformément aux règles de câblage de la plateforme.
• Raccordez l’alimentation des capteurs de 24 V CC, 1,6 A, aux capteurs de terrain selon les besoins.
• Vérifiez que le voyant OK vert s’allume après la mise sous tension pour confirmer les tensions de sortie.
• Surveillez le voyant BAT ; un voyant rouge signale un défaut de batterie.
• Ajoutez un module ventilateur pour atteindre une puissance secondaire de 100 W à 55 °C.
• Maintenez la température ambiante à 60 °C ou moins pour obtenir la puissance nominale.
• Pour un fonctionnement sûr, maintenez le degré de pollution à 2 et l’altitude en dessous de 2000 m.

Contenu de l’emballage

• 1 × module d’alimentation Schneider Electric TSXPSY8500M
• 1 × boîte d’emballage de protection
• Dimensions du colis : 26 × 18 × 9 cm
• Poids du colis : 1.026 kg (2.262 lb)
• Expédition via FedEx, UPS ou DHL

Foire aux questions

• Quelles plages de tension d’entrée le TSXPSY8500M accepte-t-il ? Il accepte 85–140 V CA et 170–264 V CA à 47–63 Hz pour une utilisation dans le monde entier.
• Quel courant puis-je tirer pour les capteurs 24 V ? Le module fournit 1,6 A sous 24 V CC pour les capteurs de terrain.
• Le module gère-t-il les courts-circuits ? Oui, il protège le circuit secondaire contre les courts-circuits, les surcharges et les surtensions.
• Quelle est la différence entre les puissances nominales de 77 W et 100 W ? La puissance nominale de 100 W nécessite un module ventilateur à 55 °C ; sans celui-ci, la puissance de sortie est de 85 W à 55 °C et de 77 W à 60 °C.
• Que montrent les trois voyants avant ? Les voyants verts indiquent la tension des capteurs et le bon fonctionnement de la sortie ; un voyant rouge signale un défaut de batterie.
