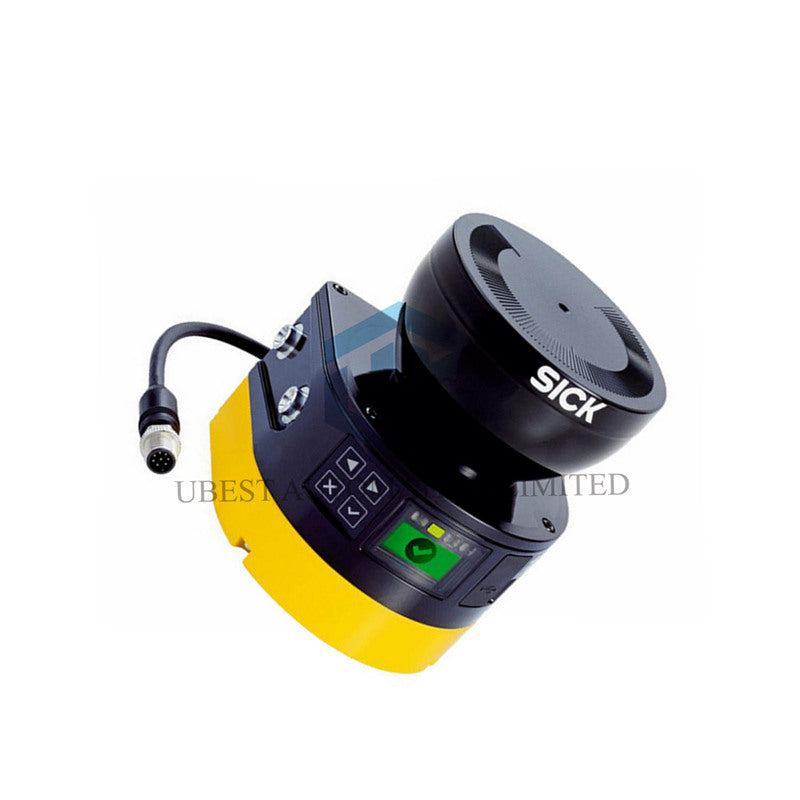

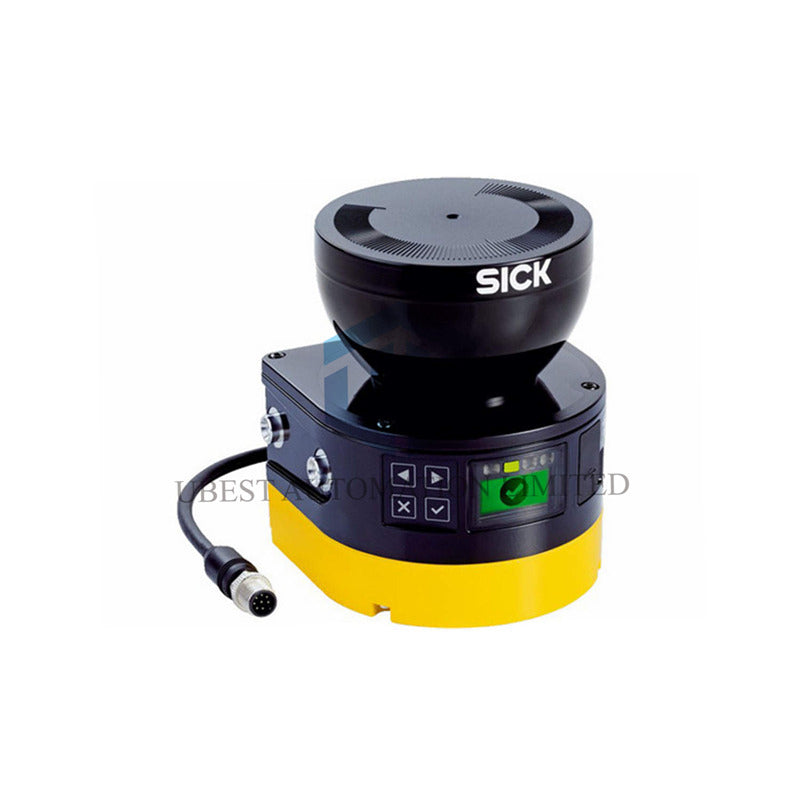

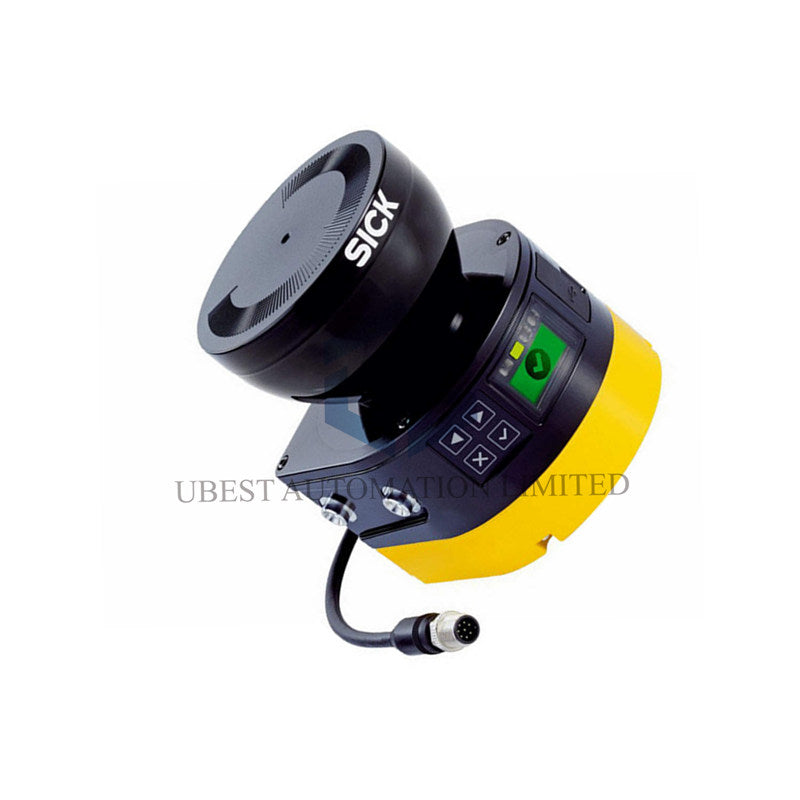

Scanner laser de sécurité SICK microScan3 MICS3-AAAZ40AZ1P01

Fonctions de sécurité principales et performances

• Le scanner offre un champ de protection de 4 m et un champ d’avertissement de 40 m pour une configuration flexible des zones et une détection précoce des intrusions.
• Il prend en charge jusqu’à 4 champs surveillés simultanément et 2 cas de surveillance pour une planification de sécurité adaptable.
• Cet appareil répond à des normes de sécurité élevées : Type 3 (IEC 61496), SIL 2 et Niveau de performance d (PL d).
• Un temps de réponse rapide de 70 ms et une résolution configurable jusqu’à 30 mm garantissent une détection rapide et précise des objets.
• L’écran couleur intégré et les trois E/S universelles permettent une configuration facile sur site et une surveillance de l’état.

Caractéristiques techniques

• Marque & Modèle : SICK MICS3-AAAZ40AZ1P01 (microScan3 Core I/O).
• Classements de sécurité : Type 3, SIL 2, PL d (Catégorie 3) avec un PFHD de 8,0 x 10⁻⁸.
• Portée de balayage : Champ de protection de 4 m, champ d’avertissement de 40 m avec un angle de balayage de 275°.
• Performance de détection : Résolution configurable de 30 mm à 200 mm ; résolution angulaire de 0,39°.
• Temps de réponse : Temps de réponse total de 70 ms pour une performance d’arrêt fiable.
• Électrique : Alimentation 24 V CC (16,8-30 V CC) avec une consommation typique de 7 W.
• Interfaces : 1 paire OSSD, 3 E/S universelles, Mini-USB pour configuration via le logiciel Safety Designer.
• Environnement : Indice de protection IP65, température de fonctionnement de -10°C à +50°C.
• Robustesse : Haute résistance aux vibrations et aux chocs (Classe 5M1) dans des environnements industriels exigeants.

Guide d’installation et de configuration

• Fixez solidement le scanner pour couvrir la zone dangereuse requise en utilisant son large champ de vision de 275°.
• Connectez l’alimentation et les signaux de sécurité via le connecteur mâle M12 8 broches intégré pour un câblage simple.
• Utilisez le logiciel Safety Designer de SICK sur un PC, en vous connectant via le port Mini-USB pour configurer les champs de sécurité.
• Définissez vos champs de protection et d’avertissement, et configurez les cas de surveillance nécessaires pour votre application.
• Effectuez un test fonctionnel complet des sorties OSSD et du basculement des champs avant la mise en service du système.

Informations sur l’emballage et la livraison

• Le colis comprend un scanner laser de sécurité SICK MICS3-AAAZ40AZ1P01 avec une fiche système préinstallée.
• Toute la quincaillerie de montage standard est incluse pour une installation immédiate.
• Nous expédions dans le monde entier via des services express : FedEx, UPS ou DHL pour une livraison fiable et rapide.
• Vous recevrez un numéro de suivi par e-mail dès que votre commande quittera notre entrepôt.

Questions fréquemment posées (FAQ)

• Quelle est l’utilité principale du champ d’avertissement ? Le champ d’avertissement de 40 m peut déclencher un signal (par exemple, un voyant d’alerte) avant qu’une personne n’entre dans le champ d’arrêt protecteur plus court de 4 m.
• Le microScan3 peut-il être utilisé pour la sécurité des AGV ? Oui, son angle de balayage de 275° et ses champs configurables rendent le MICS3-AAAZ40AZ1P01 adapté à la protection périmétrique des véhicules à guidage automatique.
• Comment ce scanner est-il configuré ? La configuration s’effectue facilement sur PC à l’aide du logiciel gratuit Safety Designer fourni par SICK.
• Que signifie la valeur PFHD ? La Probabilité de défaillance dangereuse par heure (8,0 x 10⁻⁸) quantifie la haute intégrité de sécurité et la fiabilité du scanner.
• L’appareil est-il adapté à une utilisation en extérieur ? Non, ce modèle est conçu pour des applications en intérieur dans sa plage de température spécifiée.
