Scanner laser de sécurité SICK microScan3 : Protection avancée avec intégration PROFINET

Présentation principale du produit

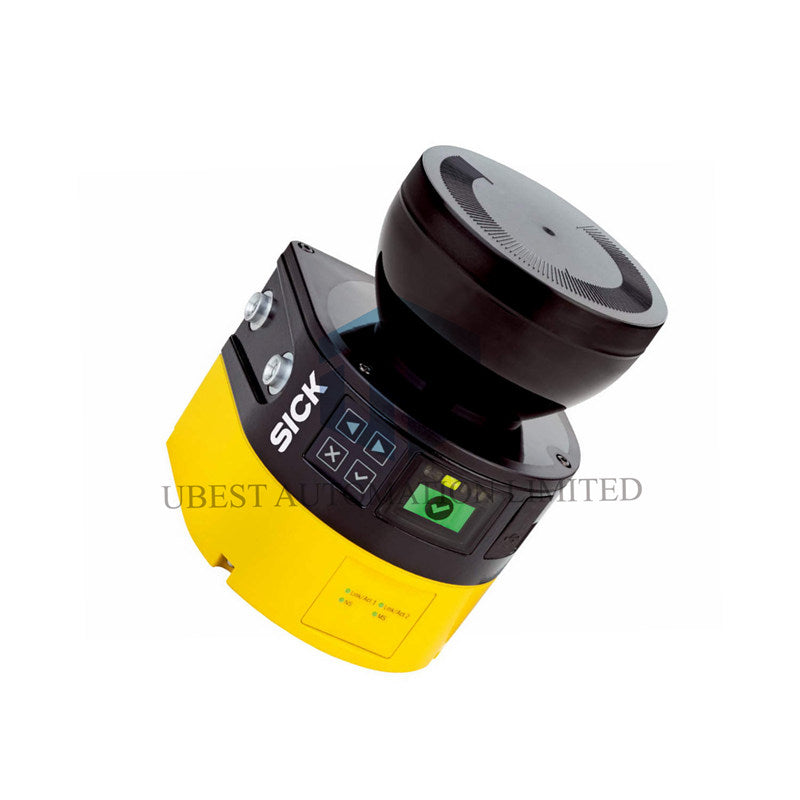

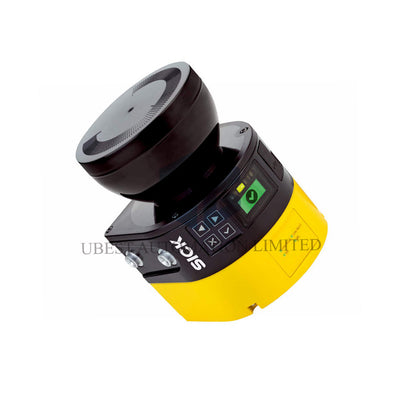

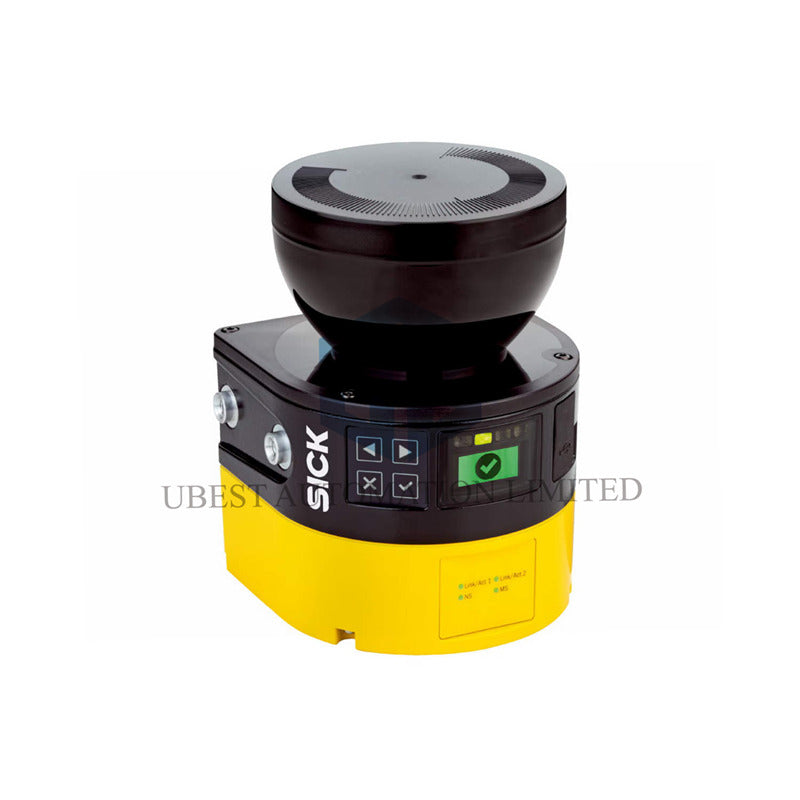

• Marque & Modèle : Cette unité est le SICK MICS3-ABAZ90PZ1P01 | microScan3 Core - PROFINET.
• Fonction principale : Il fonctionne comme un scanner laser de sécurité de type 3 pour créer des zones de sécurité sans contact polyvalentes autour des équipements automatisés.
• Avantage clé : Dispose d’un angle de balayage ultra-large de 275° et prend en charge jusqu’à 8 cas de surveillance pour des configurations d’application très adaptables.

Spécifications techniques clés & performances

• Portée de surveillance : Le scanner offre un champ de protection de 9 mètres et un champ d’avertissement longue portée de 64 mètres pour une surveillance avancée des zones.
• Balayage & résolution : Sa caractéristique remarquable est un angle de balayage de 275°, avec une résolution configurable de 30 mm à 200 mm et une résolution angulaire précise de 0,1°.
• Normes de sécurité : Certifié Catégorie 3, PL d, et SIL 2 avec un PFHD faible prouvé de 8,0 x 10^-8 pour une performance de sécurité fiable.
• Temps de réponse & champs : Dispose d’un temps de réponse de 115 ms et peut surveiller activement jusqu’à 4 champs simultanément parmi un total de 8 champs configurables.

Détails réseau & connectivité

• Protocole industriel : Le SICK microScan3 s’intègre directement via PROFINET avec PROFIsafe, supportant des temps de cycle rapides à partir de 1 ms.
• Ports de connexion : Équipé de deux ports Ethernet M12 codés D (avec un commutateur 2 ports intégré) et un connecteur d’alimentation M12 séparé.
• Interface de configuration : Offre plusieurs options : Mini-USB, Ethernet, et configuration via l’écran graphique couleur intégré.
• Fonctionnalités avancées : Supporte PROFIenergy, SNTP, et MRP pour une fonctionnalité réseau améliorée et une gestion énergétique.

Données électriques & mécaniques

• Alimentation : Fonctionne sur une alimentation standard 24 V DC (16,8 V à 30 V DC) avec une consommation typique de 7,2 W.
• Construction & protection : Logé dans un boîtier en aluminium robuste classé IP65, offrant une protection solide contre la poussière et l’eau.
• Indice environnemental : Conçu pour un fonctionnement fiable dans des températures de -10°C à +50°C avec une haute résistance aux chocs et vibrations.
• Design compact : Dimensions peu encombrantes de 112 mm x 150,7 mm x 111,1 mm et un poids léger de 1,45 kg pour une installation facile.

Guide d’installation & d’intégration

• Montez le scanner à la hauteur et à l’orientation optimales pour couvrir tous les points de danger nécessaires dans son champ de vision de 275°.
• Connectez l’appareil à votre réseau PROFINET en utilisant des câbles Ethernet M12 codés D standard en topologie linéaire ou en anneau (avec MRP).
• Alimentez via le connecteur M12 4 broches codé A en utilisant la fiche système pré-montée fournie.
• Utilisez le logiciel Safety Designer de SICK pour configurer les champs de protection, les champs d’avertissement et les cas de surveillance adaptés à votre application.

Questions fréquemment posées (FAQ)

• Qu’est-ce qui rend le champ de vision du microScan3 spécial ? Le microScan3 Core offre un angle de balayage exceptionnellement large de 275°, permettant à un seul scanner de protéger de grandes zones complexes.
• Combien de scénarios de sécurité différents puis-je programmer ? Vous pouvez configurer jusqu’à 8 cas de surveillance distincts, permettant différents schémas de protection pour divers modes machine.
• Peut-il fonctionner en forte lumière ambiante ? Oui, l’appareil possède une haute immunité à la lumière ambiante jusqu’à 40 000 Lux, garantissant une performance stable en conditions lumineuses.
• Quel logiciel est nécessaire pour la configuration ? Le logiciel propriétaire Safety Designer de SICK est utilisé pour toutes les tâches de configuration et de diagnostic via USB ou Ethernet.
