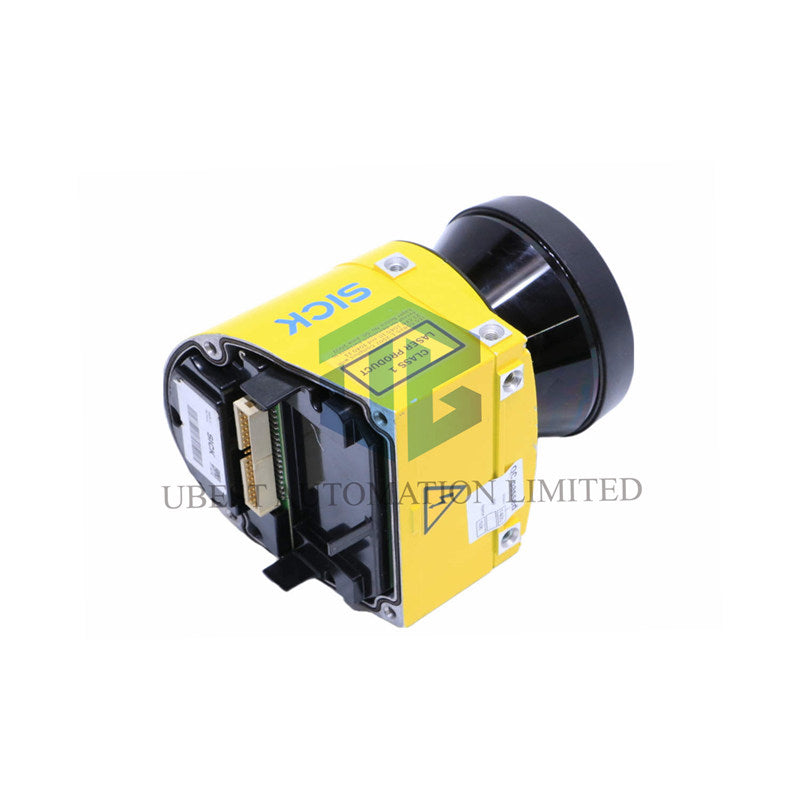

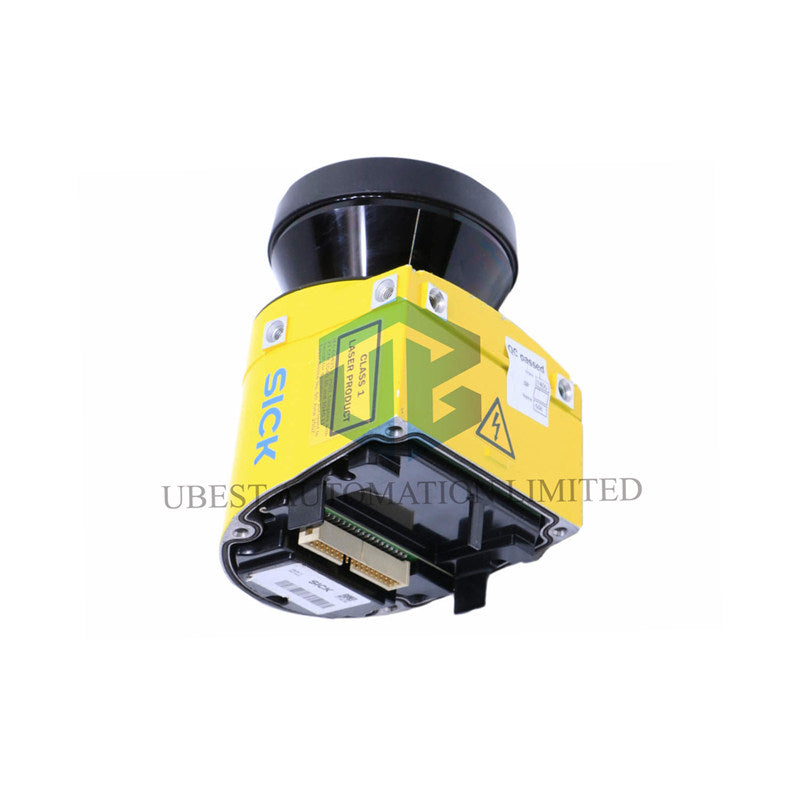

Scanner laser de sécurité standard SICK S300 : Protection de machine compacte et polyvalente

Présentation principale du produit

• Marque & Modèle : Il s'agit du scanner laser de sécurité SICK S30B-3011BA | S300 Standard.
• Fonction principale : Il sert de dispositif de sécurité de type 3 pour créer des champs de protection sans contact jusqu'à 3 mètres autour des zones dangereuses.
• Avantage clé : Dispose de sorties de sécurité intégrées (OSSD) et de plusieurs sorties de diagnostic pour une intégration flexible sans réseau.

Spécifications techniques clés & performances

• Portée de surveillance : Le scanner offre un champ de protection de 3 mètres et un champ d’avertissement de 8 mètres, avec une portée de mesure maximale de 30 mètres.
• Balayage & résolution : Il dispose d’un large angle de balayage de 270° avec une résolution configurable de 30 mm à 150 mm pour une détection précise.
• Normes de sécurité : Certifié selon des normes de sécurité élevées incluant Catégorie 3, PL d, et SIL 2, garantissant une protection fiable du personnel.
• Temps de réponse : Offre un temps de réponse rapide de 80 ms pour une réaction rapide aux intrusions dans le champ de sécurité.

Détails de câblage & connectivité

• Alimentation & connexion E/S : Utilise une prise système avec un connecteur mâle M12 5 broches pour l’alimentation et les signaux d’entrée/sortie.
• Sorties de sécurité : Comprend 1 paire OSSD (2 sorties) capable de commuter 250 mA chacune pour contrôler directement des relais ou contacts de sécurité.
• Interface de configuration : Configurez via PC en utilisant l’interface RS-232 et le logiciel de configuration et diagnostic (CDS) de SICK.
• Fonctions d’entrée : Prend en charge la surveillance de dispositif externe (EDM), la remise à zéro/redémarrage et les commandes de veille via ses E/S universelles.

Données électriques & mécaniques

• Alimentation : Fonctionne sur une alimentation standard 24 V CC (16,8 V à 30 V CC) avec une consommation typique de courant de 0,33 A.
• Courant de sortie : Les sorties de sécurité OSSD peuvent supporter jusqu’à 250 mA, tandis que trois sorties de diagnostic fournissent 100 mA chacune.
• Construction & protection : Logé dans un boîtier robuste en aluminium moulé sous pression avec un indice de protection IP65 contre la poussière et l’eau.
• Design compact : Dispose d’un encombrement réduit de 102 mm x 152 mm x 106 mm et ne pèse que 1,2 kg pour un montage facile.

Guide d’installation & de configuration

• Fixez solidement le scanner SICK S300 pour couvrir la zone dangereuse souhaitée dans son champ de vision de 270°.
• Connectez l’alimentation 24 V CC et les signaux E/S en utilisant le câble approprié avec un connecteur mâle M12 5 broches.
• Utilisez l’interface RS-232 et le logiciel CDS de SICK pour configurer le champ de protection, le champ d’avertissement et les paramètres de réponse.
• Reliez les sorties OSSD à votre contrôleur de sécurité ou relais pour compléter le circuit de sécurité de votre machine.

Questions fréquemment posées (FAQ)

• Ce modèle nécessite-t-il un relais de sécurité ? Le S300 Standard dispose de sorties OSSD intégrées pouvant s’interfacer directement avec de nombreux contrôleurs de sécurité, mais un relais de sécurité peut être nécessaire selon l’architecture de votre système.
• Quelle est la longueur maximale du câble pour la connexion E/S ? Pour une communication sécurisée via EFI, la longueur maximale recommandée du câble est de 50 mètres avec une section de conducteur de 0,22 mm².
• Puis-je configurer plusieurs ensembles de champs ? Cette version Standard supporte un ensemble triple de champs (3 champs), ce qui la rend idéale pour des applications avec un cas de surveillance principal.
• Quelle est la différence entre les versions Standard et Advanced/Profinet ? Le modèle Standard utilise un câblage direct E/S, tandis que les versions Advanced offrent une communication réseau (comme PROFINET) pour des systèmes plus complexes.
