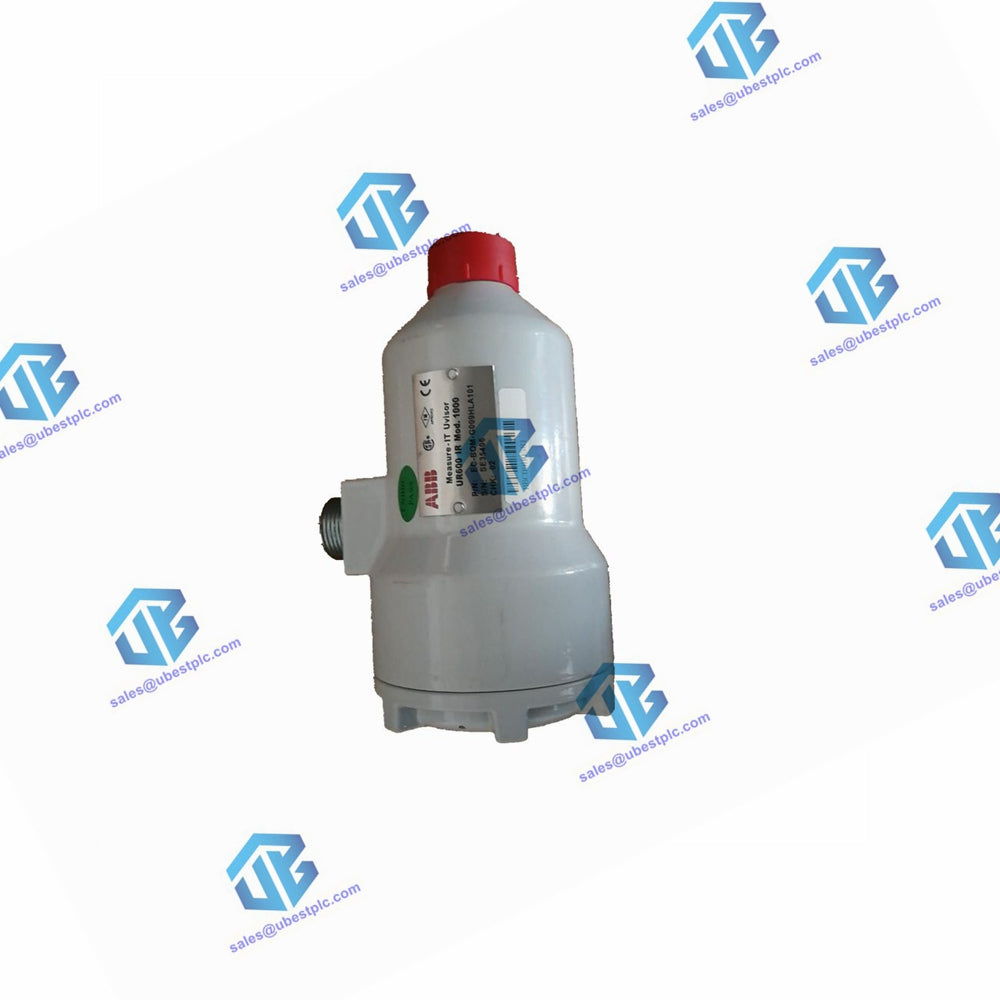

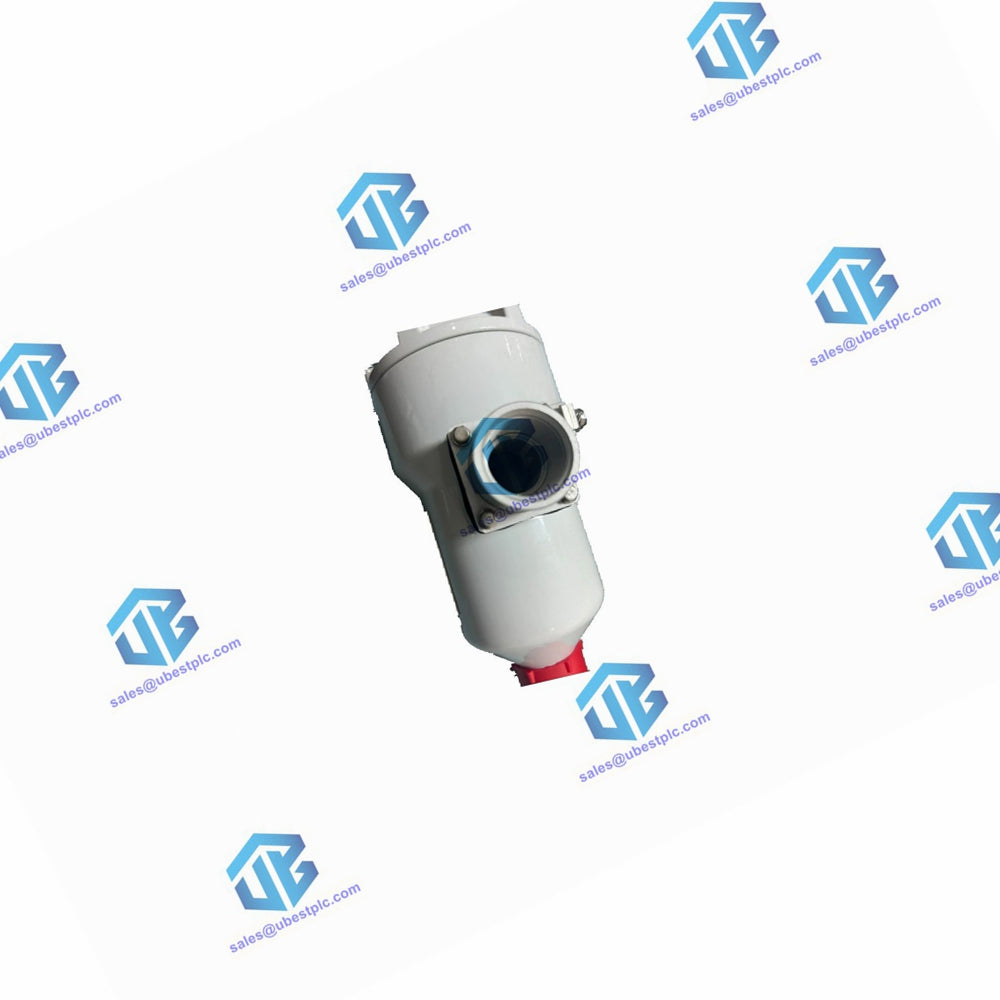

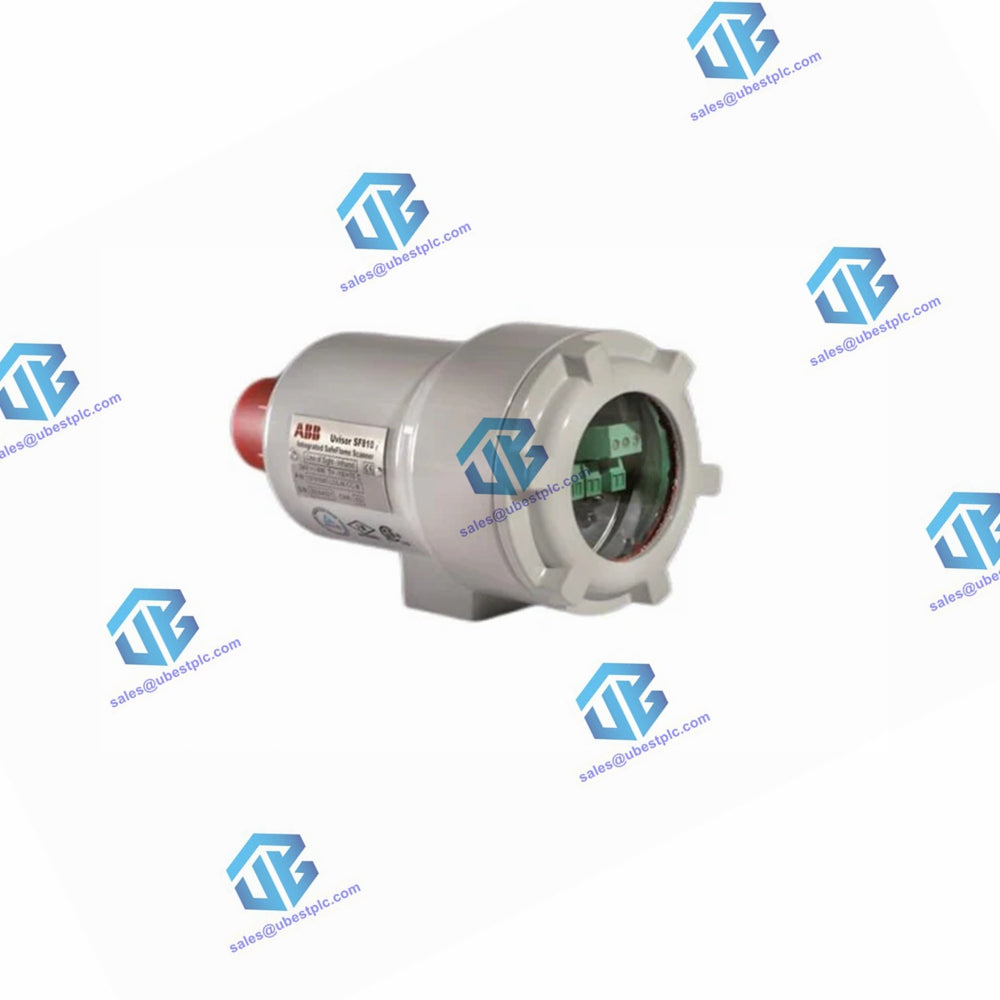

UR600 IR Mod. 1000 Scanner de Flamme

Description :

L'UR600 IR est un scanner de flamme auto-contrôlé conçu pour détecter les flammes individuelles des brûleurs alimentés par des combustibles à base d'huile atomisée et de charbon pulvérisé. Il fournit à l'unité de contrôle Uvisor MFD un signal brut de flamme représentant l'amplitude et la fréquence (clignotement) du rayonnement infrarouge détecté dans la zone de combustion primaire. L'algorithme unique de l'unité de contrôle Uvisor MFD analyse ce signal brut, garantissant une détection fiable de la flamme et une excellente discrimination contre les flammes de fond et des brûleurs adjacents.

Application :

• Chaudières à foyer mural, à foyer d'angle et à tir descendant
• Brûleurs à huile, Orimulsion et charbon pulvérisé

Caractéristiques principales :

• Capteur PbS : Détecte la flamme par rayonnement infrarouge (IR) clignotant
• Auto-contrôle continu : Assure un fonctionnement fiable
• Tête détectrice robuste : Conçue pour les environnements difficiles
  • Protection : IP66 (NEMA 4X)
  • Zone dangereuse : EEx-d IICT6
• Extension flexible en fibre optique : Permet une température de fonctionnement continue maximale de 350°C (662°F)
• Certifié ATEX

Options d'installation :

• Vue directe : Avec accessoires de visée pour chaudières utilitaires et industrielles à foyer mural et foyer mural opposé
• Sonde prolongée flexible en fibre optique : Avec support extérieur, tuyau de refroidissement et accessoires de montage pour chaudières à brûleur inclinable à foyer d'angle
• Sonde prolongée rigide en fibre optique : Avec support extérieur, tuyau de refroidissement et accessoires de montage pour grandes boîtes à vent, chaudières utilitaires à foyer mural et foyer mural opposé

Données techniques :

• Capteur : PbS (Sulfure de plomb)
• Sensibilité spectrale : 0,6 ÷ 3 µm
• Consommation électrique : 300 mW en courant continu fournis par les unités de contrôle de la série Uvisor
• Température ambiante :
  • Fonctionnement : -10 ÷ 80°C (14 ÷ 176 °F)
  • Zone classée T6 : Max. 60°C (140 °F)
  • Stockage : -40 ÷ 100°C (-40 ÷ 212 °F)
• Boîtier : IP66 (NEMA 4X)
• Classification : EEx-d IIC T6, catégorie ATEX G-D
• Certificat d'examen CE de type : CESI 03 ATEX 151
• Dimensions : 94 x 94 x 172 mm
• Poids : 1 kg (2,2 lbs)
• Air pour nettoyage de la lentille : Provenant de l'air ambiant propre
  • Débit d'air pour nettoyage de la lentille :
    • Vue directe : 115 l/min (4 SCFM). Les combustibles très contaminés peuvent nécessiter jusqu'à 400 l/min (14 SCFM).
    • Sonde prolongée : 400 l/min (14 SCFM)
  • Pression d'air minimale pour nettoyage :
    • Vue directe : 20 mm H2O (1" W.C.) au-dessus de la pression maximale de la boîte à vent mesurée à l'entrée de la connexion "y"
    • Sonde prolongée : 300 mm H2O (12" W.C.) au-dessus de la pression maximale de la boîte à vent mesurée à l'entrée de la connexion "y"
• Température maximale de fonctionnement continue de la fibre optique : 350°C (662°F)
• Connexion de montage : Filetage mâle 1" NPT
• Entrée de câble pour connexion électrique : Filetage femelle 1/2" NPT
• Connexions électriques : Câble blindé standard 4 x 0,55 mm² (20 AWG), longueur recommandée maximale 300 mètres (1000 pieds), terminaison à vis
• Unité amplificatrice compatible : Amplificateur de la série Uvisor

Homologations :

• CE
• ATEX
• FM (en cours)
• CSA (en cours)
