Rješavanje problema gubitka napajanja u Honeywell HC900 900A16-0103 AO modulima

Razumijevanje uloge 900A16-0103 u upravljačkim sustavima

Honeywell HC900 900A16-0103 služi kao modul za analogni izlaz visoke preciznosti unutar serije hibridnih kontrolera HC900. Isporučuje ključne 4–20mA ili 0–10V signale aktuatorima, ventilima i regulatorima snage. U industrijama poput petrokemije i farmacije, ovaj modul prevodi digitalnu logiku u fizički pokret. Međutim, oslanja se na vanjski izvor napajanja od 24V DC za pogon svojih izlaznih petlji. Ako ovaj vanjski izvor zakaže, sustav odmah aktivira alarm visoke prioritete. Stoga je održavanje stabilnog napajanja na terenu ključno za neprekidan rad industrijske automatizacije.

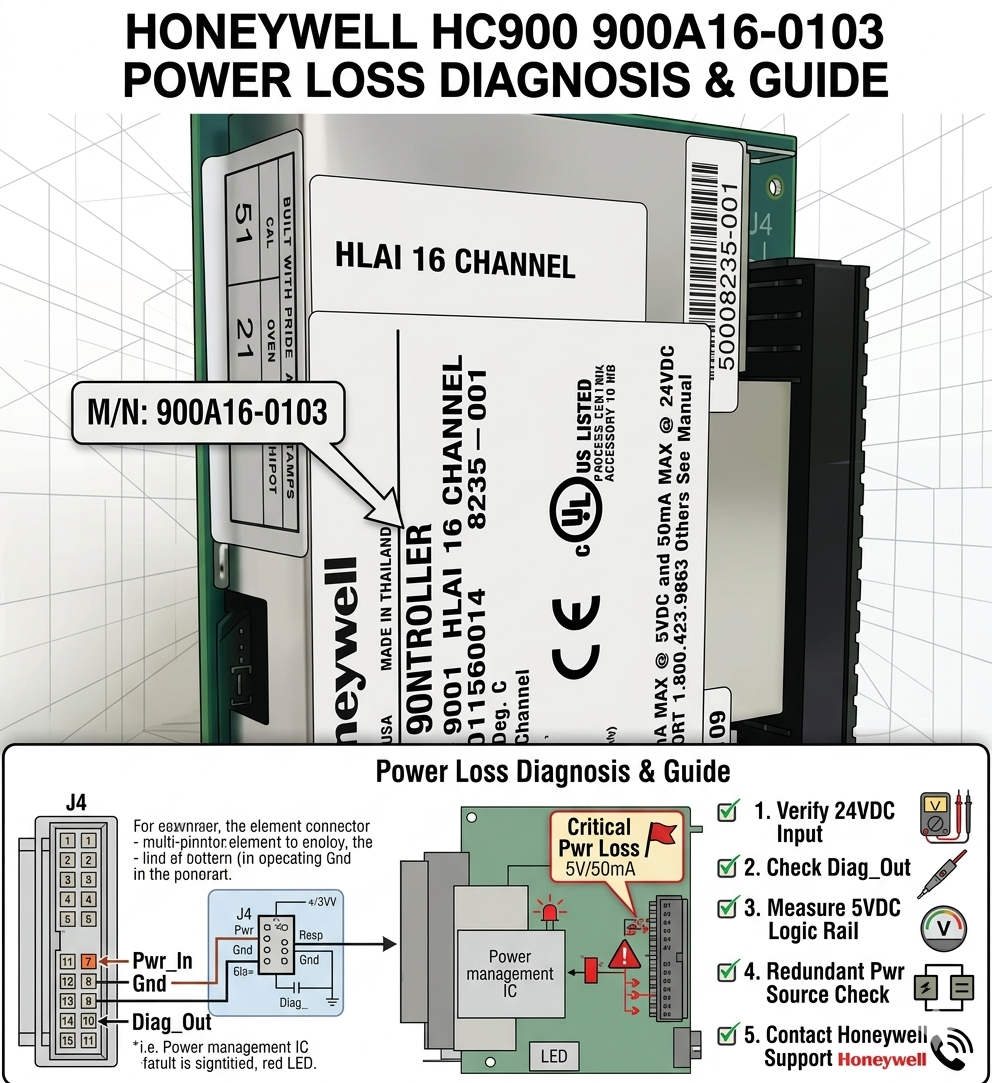

Dijagnostički pokazatelji kvara vanjskog 24V DC napajanja

Kada se 24V DC napajanje na terenu prekine, softver HC900 Designer označava AO točke kao "Kvar". Obično ćete u dijagnostici kontrolera vidjeti "Kvar I/O modula" ili "Gubitak vanjskog napajanja na terenu". Kao rezultat, izlazna struja pada na 0mA ili prelazi u unaprijed definirano sigurno stanje. Ovaj kvar može trenutno zaustaviti izgaranje kotla ili kemijske reakcije. Štoviše, mnogi inženjeri zaboravljaju da je ovaj "Gubitak napajanja na terenu" jedan od glavnih uzroka neplaniranih zastoja. Stoga preporučujemo integraciju AO napajanja na terenu u redundantne UPS sustave za povećanje pouzdanosti fabrike automatizacije.

Utjecaj dizajna izolacije na integritet signala

900A16-0103 ima izolaciju između kanala kako bi blokirao smetnje u zajedničkom modu od pretvarača frekvencije (VFD). Ipak, napajanja loše kvalitete s visokim valovanjem mogu i dalje uzrokovati "meke kvarove". Ti problemi se često manifestiraju kao zasićenje signala ili pogreške u praćenju izlaza, a ne potpuni nestanak signala. Osim toga, veliki motorni udari mogu uzrokovati trenutne padove napona koji zbunjuju logiku upravljačkih sustava. Kako biste to spriječili, osigurajte da valovanje napajanja ostane ispod 100mV. Nadalje, koristite namjenske DIN-šinske izolacijske module za odvajanje analognih petlji od bučnih digitalnih krugova.

Implementacija sigurnosnih strategija za sigurnost procesa

Sigurnost procesa ovisi o ponašanju AO modula tijekom gubitka napajanja. Ovisno o vašoj konfiguraciji, ventil se može zatvoriti, ostati u posljednjem položaju ili se potpuno otvoriti. Na primjer, plinski ventili obično moraju biti u stanju zatvaranja u slučaju kvara kako bi se spriječile eksplozije. Suprotno tome, ventili za hlađenje vode mogu trebati ostati otvoreni kako bi se spriječilo pregrijavanje reaktora. Stoga uvijek trebate provesti test "Gubitka napajanja na terenu" tijekom faze SAT (Site Acceptance Test). To osigurava da vaša DCS ili PLC logika zadovoljava zahtjeve funkcionalne sigurnosti prema IEC 61511.

Najbolje prakse za instalaciju i održavanje na terenu

Izbjegavajte dijeljenje 24V DC napajanja pretvarača frekvencije (VFD) s vašim AO modulom. Interno napajanje VFD-a često sadrži značajnu električnu buku koja dovodi do povremenih "I/O kvarova". Umjesto toga, koristite neovisno industrijsko napajanje s najmanje 30% rezerve struje. U područjima s jakim vibracijama poput kompresorskih sklopova, koristite terminalne blokove s bravom i hladno prešane ferrule. Nadalje, preporučujemo ugradnju vanjskih zaštita od prenapona u područjima sklonim udarima groma. Ovi koraci značajno produžuju vijek trajanja vaše Honeywell opreme u zahtjevnim okruženjima industrijske automatizacije.

Stručni komentar tvrtke Ubest Automation Limited

U Ubest Automation Limited često smo vidjeli "neispravne" module koji su zapravo bili potpuno funkcionalni. Često je uzrok bio pregorjeli osigurač ili uzemljni krug u ožičenju na terenu. Prilikom nadogradnje starijih HC900 sustava, uvijek provjerite matricu kompatibilnosti firmwarea. Korištenje novih I/O revizija s legacy CPU firmwareom može dovesti do nepotpunih dijagnostičkih podataka. Preporučujemo holistički pristup: procijenite starost vaših modula napajanja i konektora na sabirnici prije nego što jednostavno zamijenite AO karticu.

Tražite pouzdane Honeywell HC900 komponente ili stručnu tehničku podršku? Posjetite Ubest Automation Limited i istražite naš široki asortiman hardvera za upravljačke sustave.

Često postavljana pitanja

1. Može li kratki spoj na jednom AO kanalu uzrokovati kvar cijelog 900A16-0103 modula?
Iako modul ima izolaciju, ozbiljan kratki spoj na strani terena ponekad može povući vanjsko 24V DC napajanje koje dijele svi kanali. Ako napon padne ispod radnog praga modula, cijeli modul će prijaviti kvar gubitka napajanja HC900 CPU-u.

2. Kako razlikovati kvar modula od kvara ožičenja?
Prvo izmjerite napon na 24V ulaznim pinovima modula. Ako je napajanje prisutno, ali LED "Field Power" nije upaljen, unutarnji osigurač ili sklop za detekciju može biti oštećen. Ako napajanje nedostaje, pratite ožičenje do izvora ili provjerite je li osigurač u razvodnoj ploči iskočio.

3. Je li moguće zamijeniti 900A16-0103 modul tijekom kvara napajanja bez gašenja sustava?
Da, HC900 podržava hot-swap I/O modula. Međutim, prije uklanjanja modula osigurajte da je vanjsko 24V DC napajanje isključeno s terminalnog bloka kako biste spriječili iskrenje ili slučajne kratke spojeve koji bi mogli utjecati na ostatak ormara.

Primjer primjene: kontrola farmaceutskih serija

U nedavnom farmaceutskom projektu, 900A16-0103 je korišten za upravljanje protokom pare u omotaču reaktora. Tijekom pada napona, vanjsko 24V napajanje je otkazalo. Budući da je inženjer konfigurirao "Fail Action" na 0mA, ventil za paru se odmah zatvorio. Time je spriječeno pregrijavanje serije, čime je ušteđeno više od 50.000 USD sirovina. Ovaj slučaj ističe zašto su ispravne sigurnosne postavke i nadzor napajanja ključni za visokorizičnu automatizaciju tvornice.
