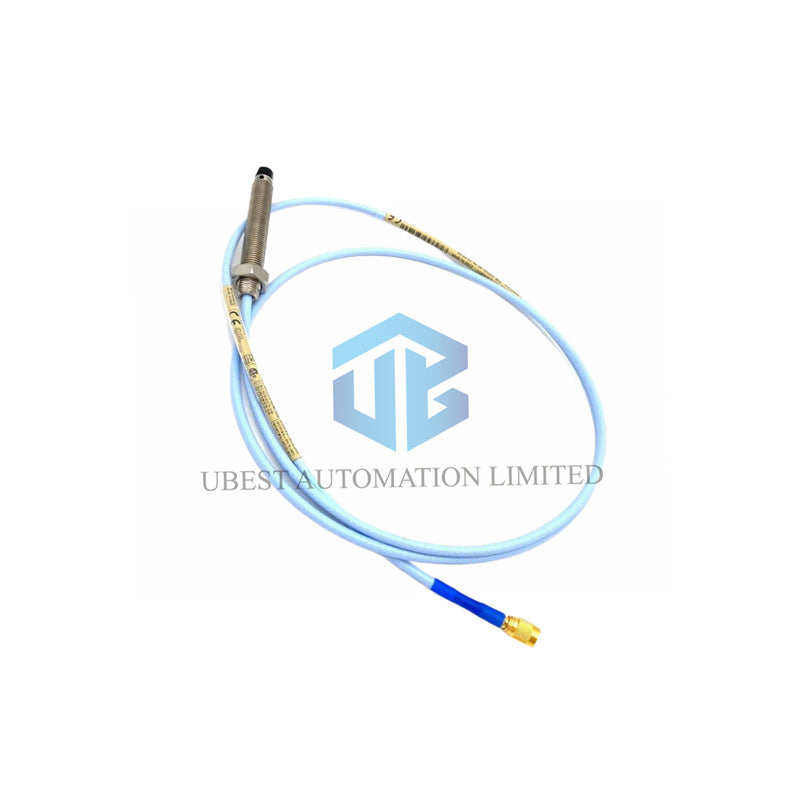

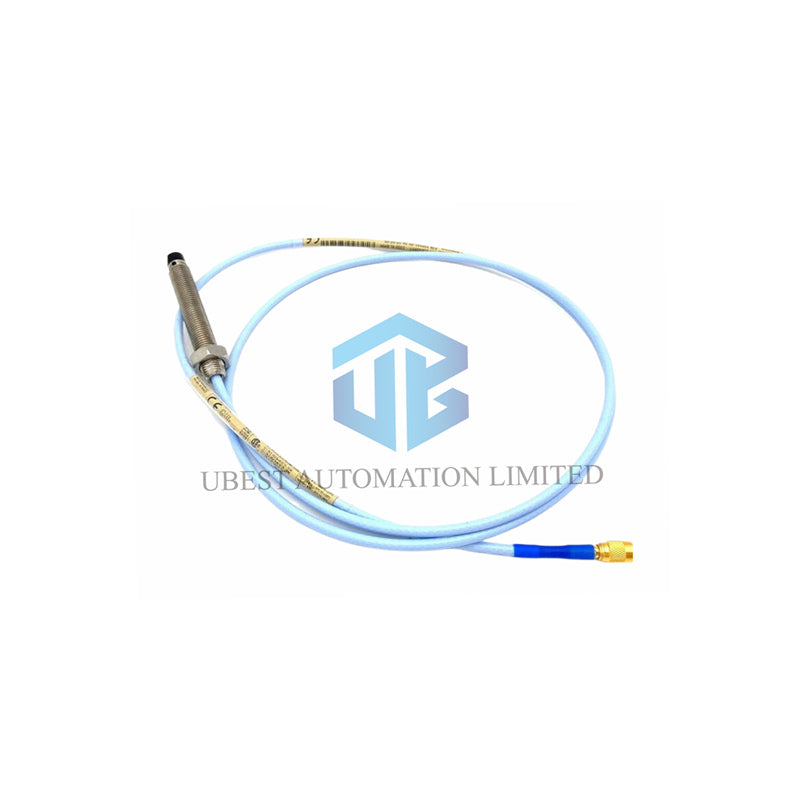

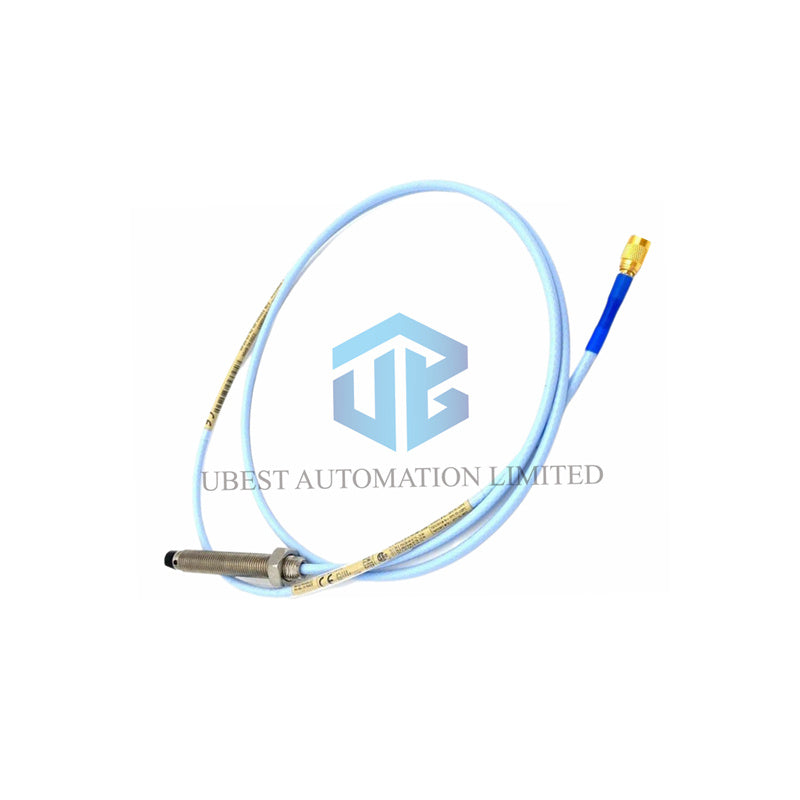

Bently Nevada 3300 XL 8 mm sonda — Precizni senzor vrtložnih struja za rotirajuće strojeve

✓ Potpune informacije o sufiksu — Model 330101-00-76-20-02-05

• 330101 — 3300 XL 8 mm sonda, navoj 3/8-24 UNF, bez oklopa
• Opcija duljine bez navoja: 00 = 0,0 inča
• Opcija ukupne duljine kućišta: 76 = 7,6 inča
• Opcija ukupne duljine: 20 = 2,0 metra (6,6 stopa)
• Opcija priključka i vrste kabela: 02 = Miniaturni koaksijalni ClickLoc priključak, standardni kabel
• Opcija odobrenja agencija: 05 = CSA, ATEX, IECEx odobrenja

Tehničke specifikacije — Bently Nevada 3300 XL 8 mm sonda

Pregled marke i modela

• Marka: Bently Nevada (Baker Hughes)
• Serija proizvoda: 3300 XL 8 mm sonda za blizinu
• Potpuni broj modela: 330101-00-76-20-02-05
• Vrsta navoja: 3/8-24 UNF, bez oklopa

Električne i mjerne karakteristike

• Linearni raspon: 2 mm (80 mils) od 0,25 mm do 2,3 mm (10 do 90 mils)
• Raspon izlaznog napona: Približno –1 do –17 Vdc preko linearnog raspona
• Faktor inkrementalne skale (ISF): 7,87 V/mm (200 mV/mil) ±5% za standardne sustave pri 0°C do +45°C
• Odstupanje od ravne linije (DSL): Manje od ±0,025 mm (±1 mil) za standardne sustave
• Nominalni otpor sonde na istosmjernu struju: 7,88 ± 0,50 Ω (duljina 2,0 metra)
• Kapacitet produžnog kabela: 69,9 pF/m (21,3 pF/ft) tipično
• Udaljenost polja ožičenja: Do 305 metara (1.000 stopa) između Proximitor senzora i monitora
• Preporučena postavka razmaka (radijalna vibracija): -9 Vdc [približno 1,27 mm (50 mils)]

Okolišna i mehanička otpornost

• Materijal vrha sonde: Polifenilensulfid (PPS) s debelom enkapsulacijom
• Materijal kućišta sonde: AISI 303 ili 304 nehrđajući čelik (SST)
• Standardni temperaturni raspon sonde: -52°C do +177°C (-62°F do +350°F)
• Produženi temperaturni raspon vrha sonde: Do +218°C (+425°F)
• Temperatura kabela sonde (produžena): -51°C do +260°C (-60°F do +500°F)
• Patentirana TipLoc kalupljenja: Osigurava čvrstu vezu između vrha sonde i tijela sonde
• Dizajn CableLoc: Omogućuje silu povlačenja od 330 N (75 lbf) za sigurno pričvršćivanje kabela
• Dostupna opcija FluidLoc: Sprječava curenje ulja i tekućina kroz unutrašnjost kabela
• Priključak za tlak: Viton® O-prsten brtvi diferencijalni tlak između vrha sonde i kućišta
• Performanse pri relativnoj vlažnosti: Manje od 3% promjene prosječnog faktora skale pri 93% vlažnosti (IEC 68-2-3)

Često postavljana pitanja

• Koji je linearni raspon ove sonde? Linearni raspon je 2 mm (80 mils) od 0,25 mm do 2,3 mm od cilja.
• Koju temperaturu ova sonda može podnijeti? Standardna verzija radi od -52°C do +177°C; produženi raspon doseže +218°C na vrhu sonde.
• Mogu li koristiti ovu sondu u opasnim područjima? Da, model 330101-00-76-20-02-05 uključuje CSA, ATEX i IECEx odobrenja.
• Koju duljinu kabela ovaj model uključuje? Ukupna duljina kabela je 2,0 metra (6,6 stopa) s ClickLoc priključkom.
• Kako TipLoc tehnologija poboljšava pouzdanost? Stvara jaču vezu između vrha sonde i tijela za otpornost na vibracije i udarce.
• Koja je preporučena postavka razmaka? Postavite na -9 Vdc, približno 1,27 mm (50 mils) za nadzor radijalne vibracije.

Za više detalja o seriji 3300 XL 8 mm sondi za blizinu, posjetite našu stranicu kolekcije: Bently Nevada 3300 XL 8 mm sonde za blizinu. Model Bently Nevada 330101-00-76-20-02-05 nudi dokazan pouzdanost za zaštitu vaših kritičnih resursa.
