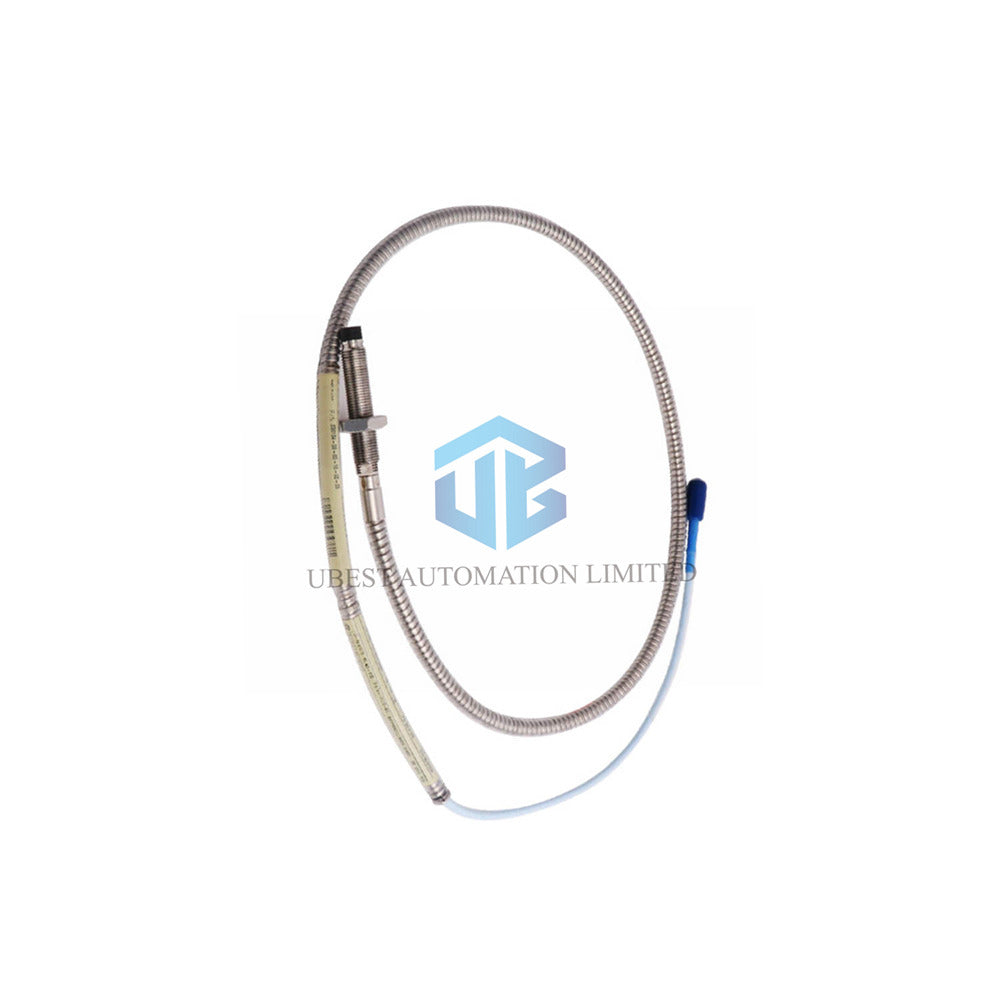

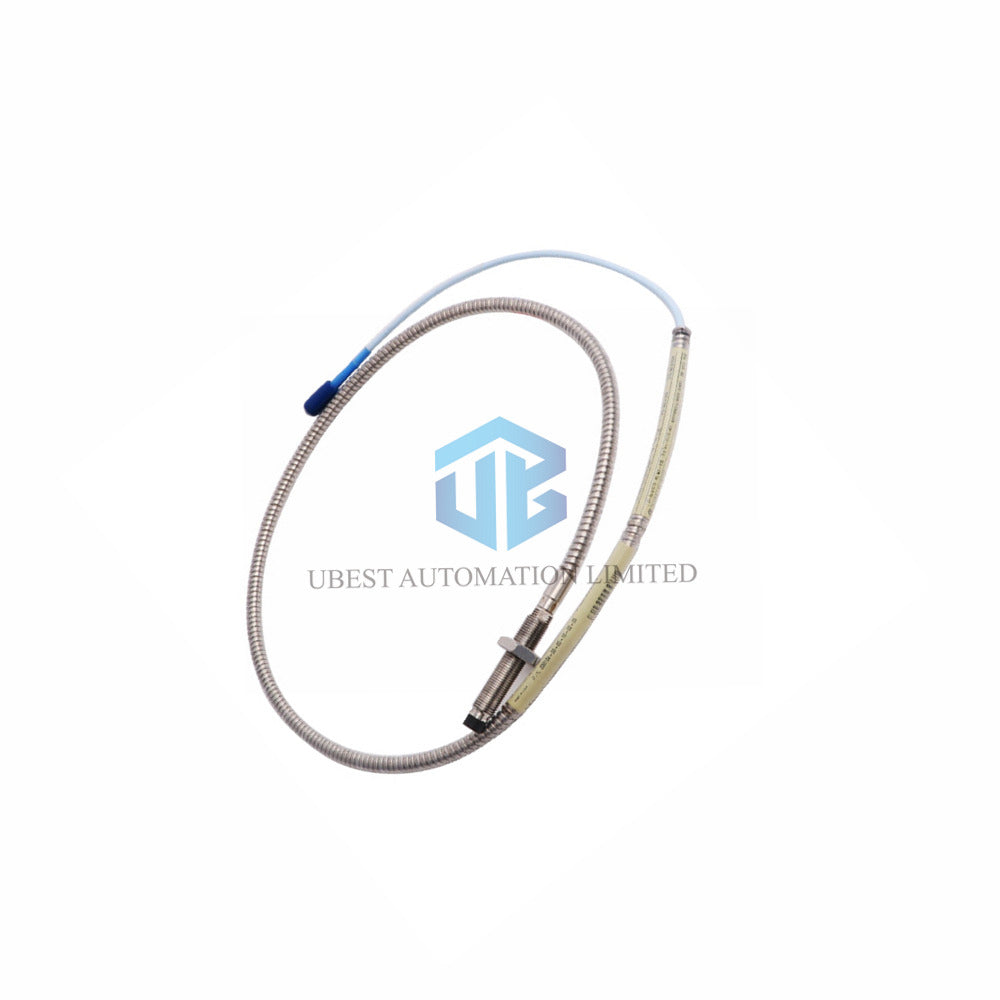

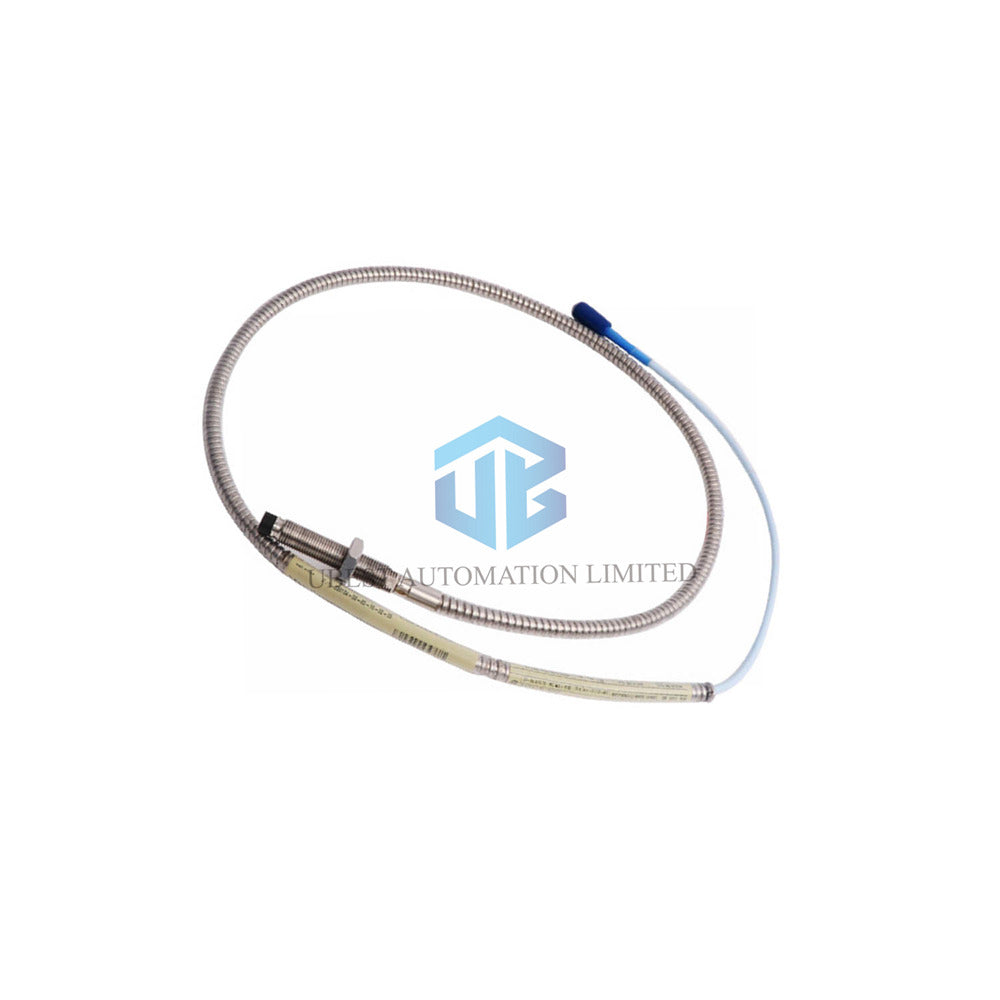

Bently Nevada 3300 XL 8 mm Proximity Sonda – Model 330104-00-11-10-02-05

Potpuna konfiguracija sufiksa (razrada narudžbenog koda)

330104-00-11-10-02-05
├─ 330104 : 3300 XL 8 mm sonda, navoj M10 x 1, s oklopom
├─ Opcija duljine bez navoja 00 = 00 mm
├─ Opcija ukupne duljine kućišta 11 = 110 mm
├─ Opcija ukupne duljine 10 = 1,0 metar (3,3 stope)
├─ Opcija priključka i vrste kabela 02 = Miniaturni koaksijalni ClickLoc priključak, standardni kabel
└─ Opcija odobrenja agencije 05 = CSA, ATEX, IECEx odobrenja

Tehničke specifikacije – Bently Nevada 3300 XL serija

• Marka: Bently Nevada (Baker Hughes) – Proizvođač: Bently Nevada
• Broj modela: 330104-00-11-10-02-05 – 3300 XL 8 mm sonda metrička konfiguracija
• Linearni raspon: 2 mm (80 mils) od 0,25 mm do 2,3 mm (10 do 90 mils) s izlazom -1 do -17 Vdc
• Preporučeni razmak (radijalna vibracija): -9 Vdc približno 1,27 mm (50 mils)
• Materijal vrha sonde: Polifenilensulfid (PPS) s izvrsnom kemijskom otpornosti
• Materijal kućišta sonde: AISI 303 ili 304 nehrđajući čelik (SST) s Viton O-prstenom za tlačno brtvljenje
• Navoj i zahvat: M10 x 1, maksimalna duljina zahvata navoja 15 mm
• DC otpor (RPROBE): 7,59 ± 0,50 ohma za duljinu od 1,0 metar
• Temperaturni raspon (standardna sonda): -52°C do +177°C (-62°F do +350°F); izlaganje ispod -34°C može utjecati na vijek trajanja tlačnog brtvila
• Opcija proširenog temperaturnog raspona: Vrh sonde do +218°C; kabel i priključak do +260°C
• Relativna vlažnost: Manje od 3% prosječne promjene faktora skale nakon 56 dana na 93% vlažnosti prema IEC 68-2-3
• Polje ožičenja: 0,2 do 1,5 mm² (16 do 24 AWG) oklopljeni trožilni kabel; maksimalna duljina 305 metara (1000 stopa) između senzora i monitora
• Odobrenja agencija: CSA, ATEX, IECEx (ia IIC T5…T1 Ga; Klasa I, Zona 0, i neeksplozivni nA/ec za Zon 2)

Otpornost na okoliš i integritet signala

• Radna i skladišna temperatura doseže +177°C za standardne sonde, +218°C za opciju proširenog vrha
• Tlačno brtvljenje koristi Viton O-prsten; sonde podnose diferencijalni tlak bez testa prije isporuke (dostupan prilagođeni test na zahtjev)
• Visoka otpornost na vlagu održava manje od 3% pomaka faktora skale nakon 56-dnevnog testa
• Koaksijalni ClickLoc priključak osigurava siguran, otporan na smetnje spoj za 3300 XL 8 mm sondu u aplikacijama za nadzor vibracija
• Polje ožičenja do 305 metara čuva frekvencijski odziv; pogledajte grafikone prigušenja za izvedbu na visokim frekvencijama

Često postavljana pitanja (FAQ)

• Koji je linearni raspon Bently Nevada 3300 XL 8 mm sonde? Linearni mjerni raspon iznosi 2 mm (80 mils), počevši od 0,25 mm do cilja do 2,3 mm.
• Mogu li koristiti model 330104-00-11-10-02-05 u opasnim područjima? Da, ima CSA, ATEX i IECEx odobrenja za Zone 0 (ia) i Zone 2 (nA/ec) instalacije.
• Koja je maksimalna radna temperatura za standardnu sondu? Standardne sonde rade od -52°C do +177°C; verzija s proširenim vrhom doseže +218°C.
• Je li potrebna specifična sila pritezanja za montažu sonde? Uvijek slijedite Bently Nevada upute za instalaciju, osigurajte zahvat navoja do 15 mm i izbjegavajte opterećenje vrha sonde.
• Koji je preporučeni napon razmaka za nadzor vibracija? Postavite na -9 Vdc, približno 1,27 mm razmak, za optimalnu linearnu izvedbu.
• Kako pravilno spojiti polje ožičenja? Koristite oklopljeni trožilni kabel 0,2 do 1,5 mm² s ukupnim produženjem do 305 metara bez degradacije signala.

Istražite sve detalje 3300 XL 8 mm sonde serije i dodatne kompatibilne dijelove na Ubest Automation.
