Opis

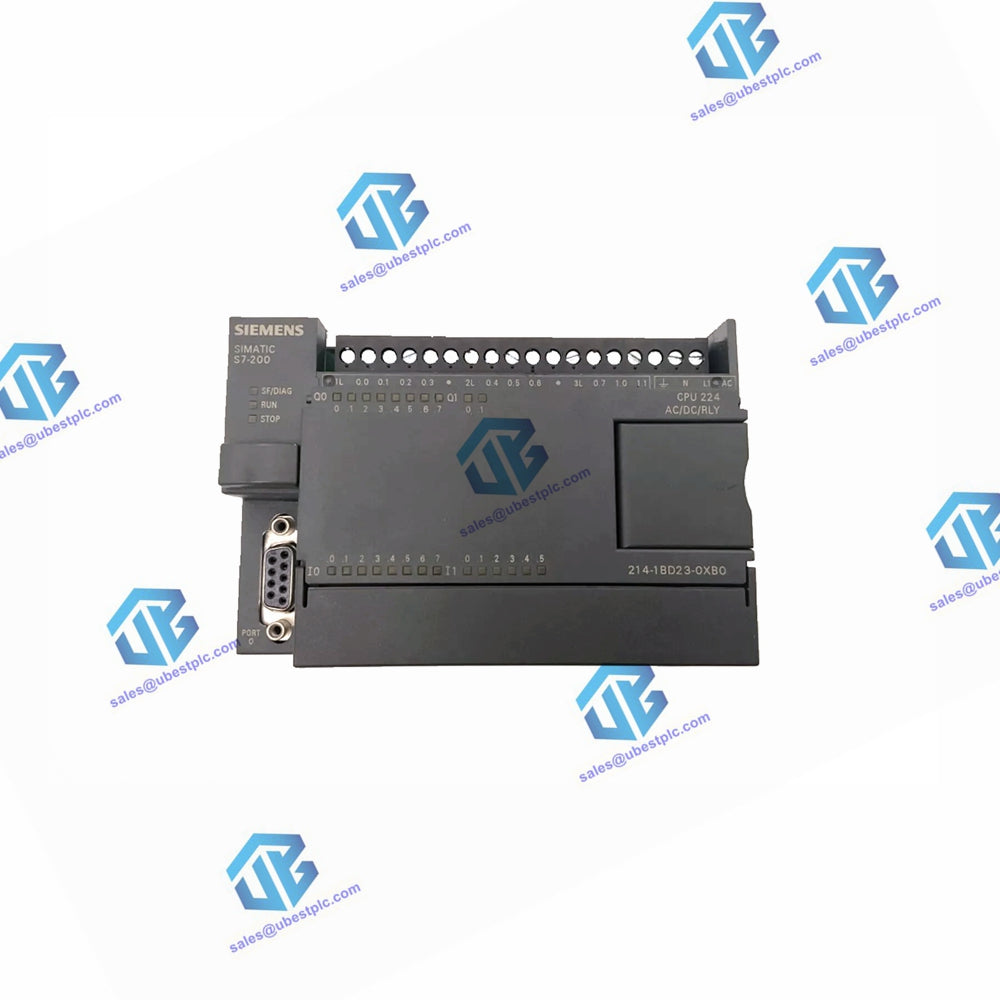

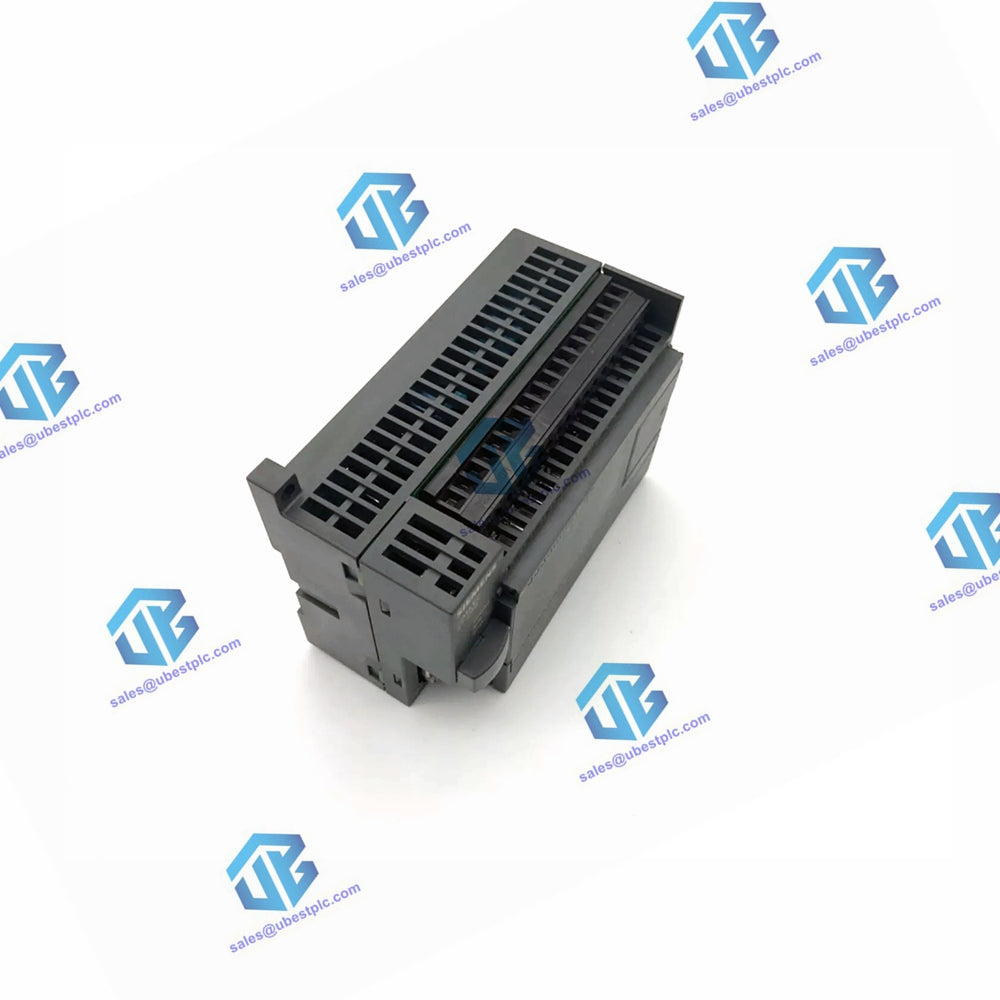

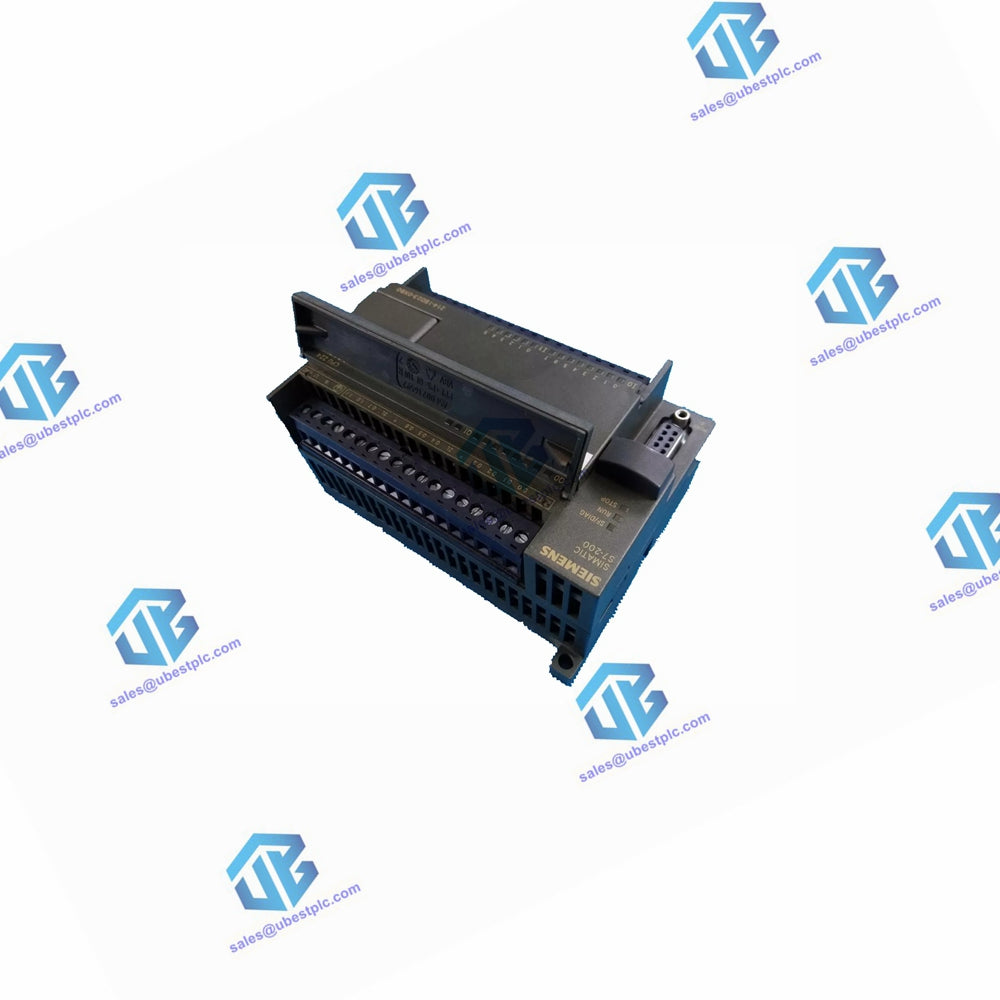

Siemens SIMATIC S7-200 CPU 224 je kompaktan i svestran programabilni logički kontroler (PLC) dizajniran za širok raspon industrijskih automatizacijskih primjena. Ima integrirano AC napajanje, robustan skup digitalnih i analognih ulaza/izlaza te se može proširiti putem PROFIBUS DP. Ovaj modul je poznat po svojoj pouzdanosti i izvedbi u upravljanju složenim industrijskim procesima.

Značajke

• Kompaktan dizajn: Integriran s 14 digitalnih ulaza (DI) i 10 digitalnih izlaza (DO) s relejnim izlazima.
• Svestrano napajanje: Podržava napajanja od 120V AC i 230V AC, što ga čini prikladnim za različita industrijska okruženja.
• Proširivo: Podržava do 7 proširnih jedinica za dodatni kapacitet ulaza/izlaza.
• Integrirani PROFIBUS DP: Omogućuje jednostavnu integraciju u PROFIBUS mreže, poboljšavajući komunikacijske mogućnosti​

Tehnički parametri

• Napon napajanja
  • Nazivna vrijednost (AC): 120V AC, 230V AC
  • Napon opterećenja L+: Nazivna vrijednost (DC) 24V, dopušteni raspon 5V do 30V
  • Napon opterećenja L1: Nazivna vrijednost (AC) 100V do 230V, dopušteni raspon 5V do 250V
  • Frekvencijski raspon: 47 Hz do 63 Hz
• Ulazna struja
  • Struja uključenja, maks.: 20 A pri 264V
  • Iz napajanja L1, maks.: 200 mA
  • Izlazna struja za proširne module (5V DC): 600 mA
• Napajanje enkodera
  • Napajanje enkodera 24V, zaštićeno od kratkog spoja s maksimalnom izlaznom strujom od 280 mA
• Memorija
  • Integrirana radna memorija: 12 KB za program, 8 KB za podatke
  • Opcionalni priključni memorijski modul za dodatnu pohranu
• Rezerva
  • Program i pohrana podataka bez održavanja na integralnom EEPROM-u
  • Opcionalna baterija za dugotrajno zadržavanje podataka

Vrijeme obrade CPU-a

• Za bitovne operacije, max.: 0,22 µs

Brojači i tajmeri

• S7 brojači: 256, s opcijama zadržavanja
• S7 tajmeri: 256, podesivi, s vremenskim rasponom od 1 ms do 54 min

Područja podataka i zadržavanje

• Zastavice: Max. 32 bajta, dostupne opcije zadržavanja
• Broj proširivih modula: Max. 7

Digitalni ulazi

• Broj digitalnih ulaza: 14
• Ulazni napon: Nazivna vrijednost (DC) 24V, signal "1" min. 15V, signal "0" max. 5V
• Ulazna struja: Tipično 2,5 mA za signal "1"
• Duljina kabela: Štiti se max. 500 m, neštiti se max. 300 m

Digitalni izlazi

• Broj digitalnih izlaza: 10 (Relej)
• Kapacitet prekidača: Max. 2A za otporno opterećenje
• Duljina kabela: Štiti se max. 500 m, neštiti se max. 150 m

Analogni ulazi

• Broj analognih potenciometara: 2, s rezolucijom od 8 bita

Sučelja

• Integrirani RS 485 sučelje koje podržava MPI, PPI i serijsku razmjenu podataka
• Brzina prijenosa MPI: 19,2 kbit/s do 187,5 kbit/s

Dimenzije i težina

• Širina: 120,5 mm
• Visina: 80 mm
• Dubina: 62 mm
• Težina: Približno 410 g
