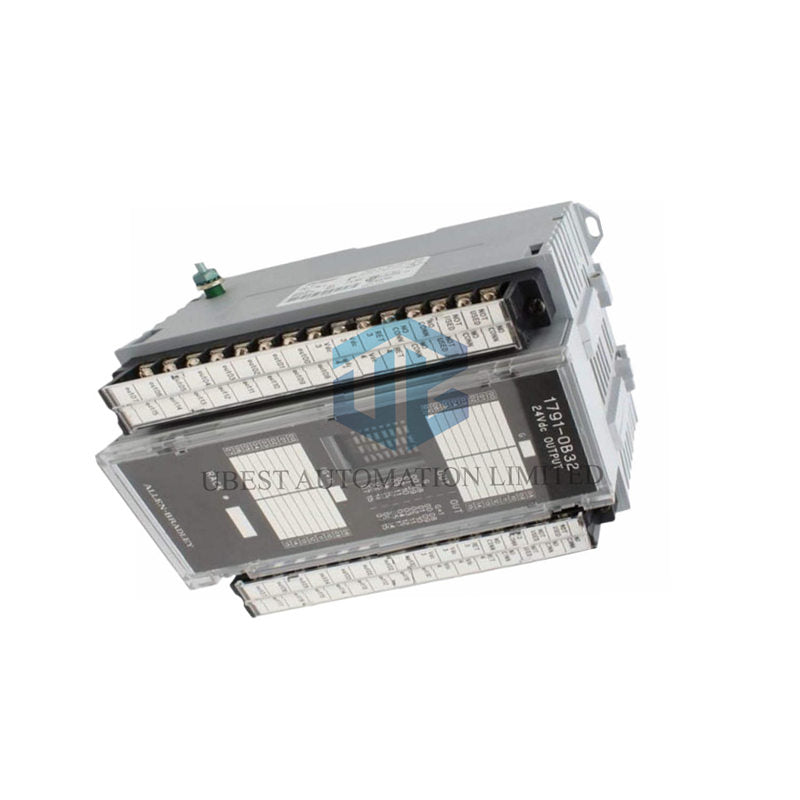

Allen-Bradley 1791-0B32: Blok visokog gustoćnog DC izlaza

Upravljajte brojnim DC uređajima s kompaktne udaljene stanice. Allen-Bradley 1791-0B32 pruža trideset i dva DC izlazna kanala u jednom Blok I/O modulu. Omogućuje pouzdano prebacivanje 10-30V DC za solenoide, indikatore i releje. Ovaj modul je dizajniran za distribuirane upravljačke aplikacije s klasičnim PLC obiteljima tvrtke Allen-Bradley.

Detaljne tehničke specifikacije

• Model proizvoda: Allen-Bradley 1791-0B32 (1791 serija Blok I/O).
• Konfiguracija izlaza: 32 DC izlazna kanala s potapanjem.
• Napon i struja: 10-30V DC, 0,5A po točki (vertikalna montaža @ 60°C).
• Zahtjevi za napajanje: 19,2-30V DC vanjsko napajanje, tipična struja 300 mA.
• Brzina prebacivanja: Brzi odziv: ≤0,5 ms uključivanje, ≤1,0 ms kašnjenje isključivanja.
• Toplinska ocjena: Maksimalno rasipanje snage 19,2W (65,5 BTU/sat).
• Derating montaže: Horizontalna montaža smanjuje struju na 0,25A po točki pri 60°C.
• Unutarnja zaštita: Modul uključuje unutarnje osigurače za zaštitu kruga.

Informacije o instalaciji i ožičenju

• Preporučena montaža: Preporučuje se vertikalna montaža za optimalno rasipanje topline i punu strujnu ocjenu.
• Ožičenje: Koristite 14 AWG (2,0 mm²) čvrsti vodič s maksimalno 3/64" izolacije na uklonjivim terminalnim trakama.
• Prekidači za konfiguraciju: Dva seta DIP prekidača za postavljanje I/O grupe, broja ormarića, brzine prijenosa i načina greške.
• Pokazatelji statusa: Uključuje COMM, STATUS i 16 LED dioda za status I/O za jednostavno praćenje i otklanjanje poteškoća.
• Težina modula: 1,75 lbs (0,79 kg).
• Komunikacija: Univerzalni Remote I/O protokol za distribuiranu mrežnu komunikaciju.

Detalji o pakiranju i podršci

• Paket uključuje jedan 1791-0B32 DC izlazni modul s identifikacijskim naljepnicama.
• Ovaj proizvod se isporučuje za održavanje postojećih naslijeđenih upravljačkih sustava.
• Šaljemo globalno koristeći pouzdane prijevoznike poput FedEx, UPS i DHL.

Često postavljana pitanja stručnjaka

• Koja je glavna primjena ovog modula u modernim kontekstima?
  Koristi se kao ključni rezervni dio za održavanje starih, ali operativnih strojeva u industrijama poput pakiranja, rukovanja materijalom i automobilske industrije koje još uvijek koriste PLC-5 ili SLC 500 kontrolere na Remote I/O mrežama.
• Zašto se ocjena struje toliko značajno mijenja ovisno o orijentaciji montaže?
  Zbog nakupljanja topline. Sposobnost komponenti da rasipaju toplinu je znatno bolja u vertikalnoj orijentaciji zbog prirodnog protoka zraka konvekcijom. Horizontalna montaža zadržava toplinu, što zahtijeva smanjenje struje za 50% kako bi se spriječila toplinska oštećenja.
• Mogu li izravno spojiti PLC ulaz na ovaj izlaz?
  Da, ako je PLC ulaz tipa potapanja (uobičajeno za 24V DC ulaze). Ovaj modul s potapanjem izlaza pružit će put do uzemljenja za aktivaciju PLC ulaza kada je uključen.
• Kako konfiguriram adresu modula na Remote I/O mreži?
  Koristite dva sklopa DIP prekidača na modulu. Jedan postavlja "početnu grupu" i broj ormarića, drugi postavlja brzinu komunikacije i odgovor na grešku (kao što je "zadnje stanje"). Morate uskladiti ove postavke s konfiguracijom u PLC programu.
• Što se događa ako dođe do kratkog spoja na izlazu?
  Unutarnji osigurač za taj krug bi trebao pregorjeti, štiteći modul. Modul ima pojedinačne osigurače. Trebat ćete zamijeniti cijeli modul ili potražiti popravak ako osigurač pregori, jer obično nisu servisabilni od strane korisnika.
