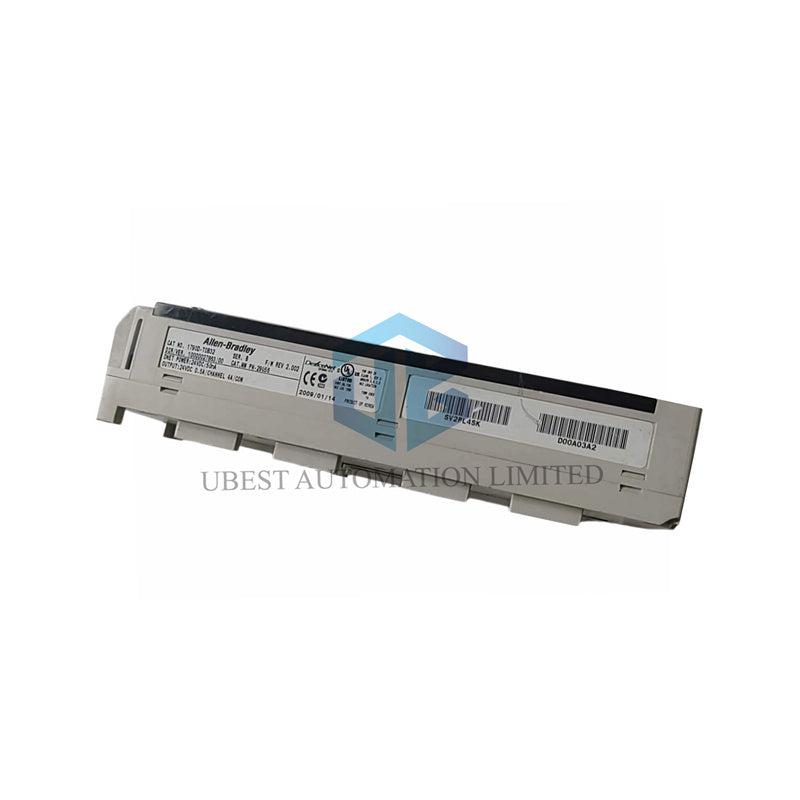

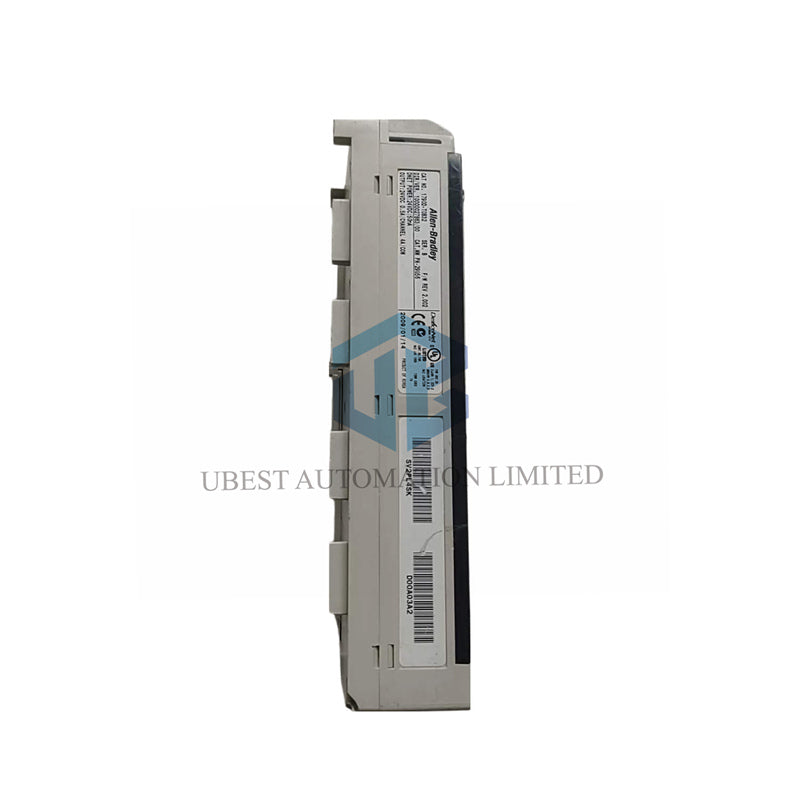

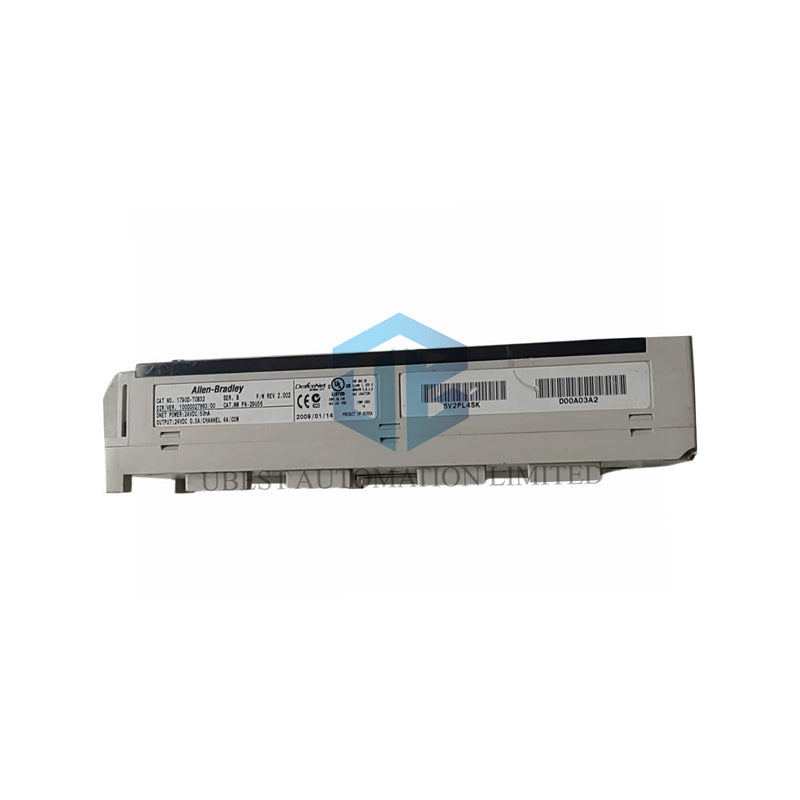

Allen-Bradley 1790D-T0B32: Kontrola izlaza maksimalne gustoće

Upravljajte velikim brojem uređaja s jednog mrežnog čvora. Allen-Bradley 1790D-T0B32 sadrži trideset i dva izvora izlaza u jednom modulu. Ovaj dizajn visoke gustoće savršen je za primjene koje zahtijevaju upravljanje mnogim solenoidima, svjetlima ili relejima. Omogućuje učinkovito korištenje prostora na ploči i mrežnih adresa.

Detaljne tehničke specifikacije

• Model proizvoda: Allen-Bradley 1790D-T0B32 (1790D serija kompaktnih I/O).
• Konfiguracija izlaza: 32 izvora (PNP) izlaza, neizolirani.
• Kapacitet struje: 0,5A po točki, maksimalno 4,0A po zajedničkoj grupi.
• Radni napon: 10-28,8V DC raspon napajanja na terenu (24V DC nominalno).
• Brzina preklapanja: Brzi odziv s kašnjenjem isključivanja ≤1,0 milisekundu.
• Zahtjevi za napajanje: 24V DC napajanje na terenu i napajanje DeviceNet sabirnice (11-28,8V).
• Izolacija: 1250V AC RMS optička izolacija između izlaza na terenu i upravljačke logike.
• Zajedničko grupiranje: Organizirano u dvije banke od po šesnaest izlaza (16 točaka/2 COM).

Informacije o instalaciji i ožičenju

• Metoda ožičenja: M3.0 vijčani priključni blok za sigurne i fleksibilne veze na terenu.
• Specifikacija momenta: Zategnite priključke do maksimalno 7 lb-in (0,79 Nm).
• Vrsta vodiča: Koristite samo bakrene ili aluminijske vodiče presvučene bakrom.
• Vizualna dijagnostika: Trideset i dvije pojedinačne zelene LED diode jasno prikazuju status svakog izlaza.
• Montiranje: Standardno DIN-šinski nosač za jednostavnu integraciju u upravljačke ploče.
• Izračun potrošnje energije: Svaki aktivni izlaz povlači približno 6 mA iz napajanja na terenu.

Detalji o pakiranju i podršci

• Paket uključuje jedan modul izlaza visoke gustoće 1790D-T0B32.
• Ovaj proizvod pokriven je standardnim jamstvom od 12 mjeseci.
• Dostupna je globalna dostava putem FedEx, UPS i DHL za pouzdanu isporuku.

Često postavljana pitanja stručnjaka

• Koja je glavna prednost izvora izlaza u modulu visoke gustoće?
  Izvori izlaza pružaju +24V signal, što je standardni ulaz potreban za većinu modernih PLC-ova i uređaja. To pojednostavljuje sheme ožičenja i smanjuje potrebu za vanjskom distribucijom napajanja do opterećenja.
• Kako trebam dimenzionirati vanjsko napajanje na terenu?
  Izračunajte najgori slučaj: 32 izlaza × 0,5A = 16A teoretski maksimum. U praksi koristite 24V DC napajanje ocijenjeno za najmanje 125% očekivanog istovremenog opterećenja. Ne zaboravite dodati vlastitu mirovačku struju modula od ~200mA.
• Što znači "16 točaka/2 COM" za ožičenje?
  Trideset i dva izlaza podijeljena su u dvije električno odvojene banke od po šesnaest. Svaka banka ima vlastitu zajedničku žicu. To vam omogućuje korištenje dva različita izvora napajanja na terenu ako je potrebno, pomažući u upravljanju ukupnom strujom i organizaciji ožičenja.
• Mogu li ove izlaze koristiti za upravljanje AC opterećenjima ili višim DC naponima?Ne. Ovaj modul je dizajniran isključivo za opterećenja od 10-28,8V DC. Prekoračenje ovog napona ili prebacivanje AC struje oštetit će izlaze.
• Koju zaštitu se preporučuje za izlazne krugove?
  Uvijek instalirajte vanjski osigurač (ocijenjen malo iznad 0,5A, npr. 0,75A ili 1A) na svaki izlazni kanal. Za induktivna opterećenja (solenoide, releje) instalirajte flyback diodu izravno preko priključaka opterećenja kako biste prigušili naponske šiljke prilikom isključivanja izlaza.
