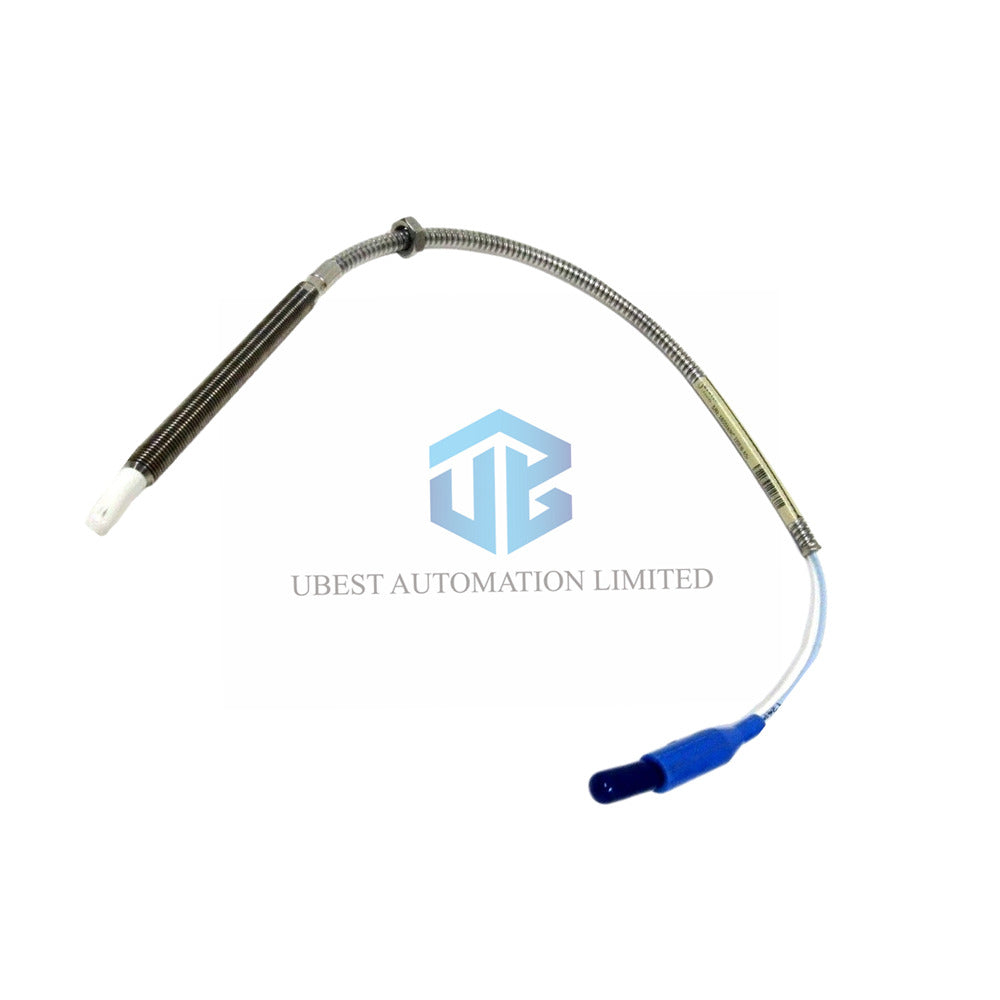

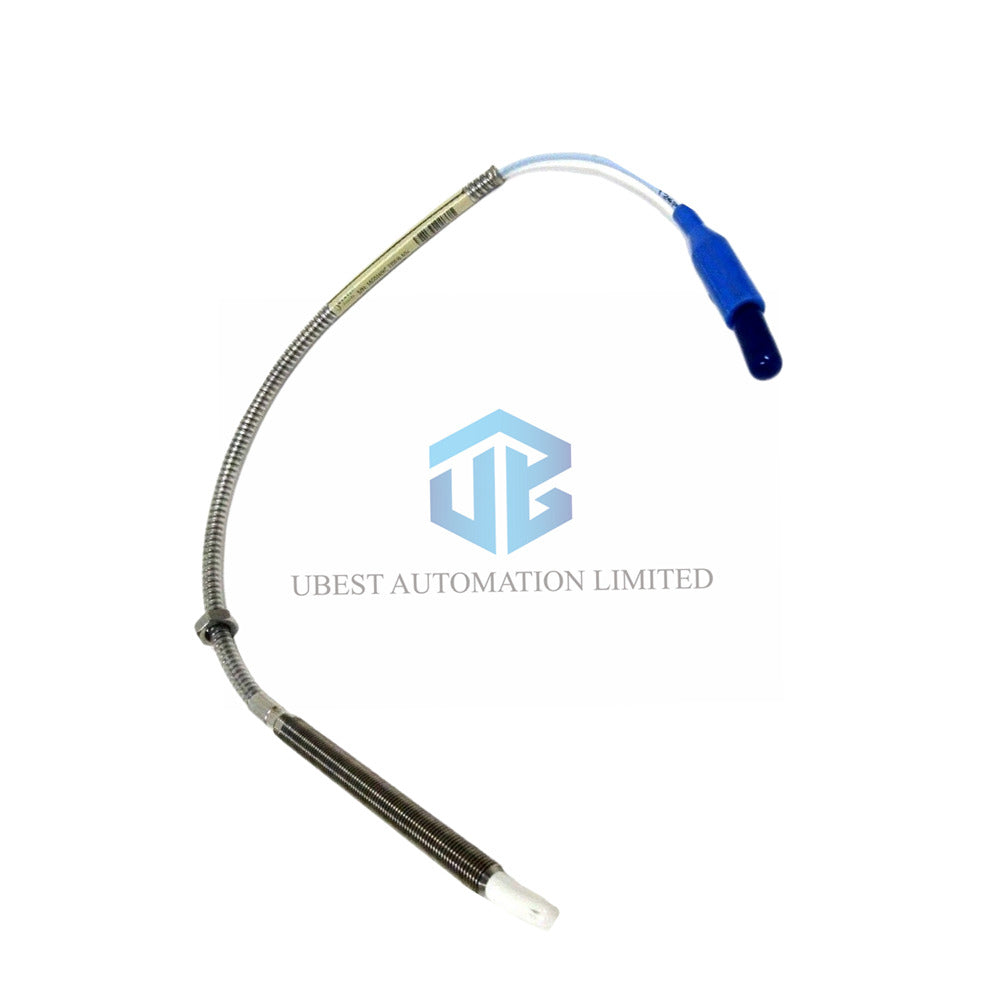

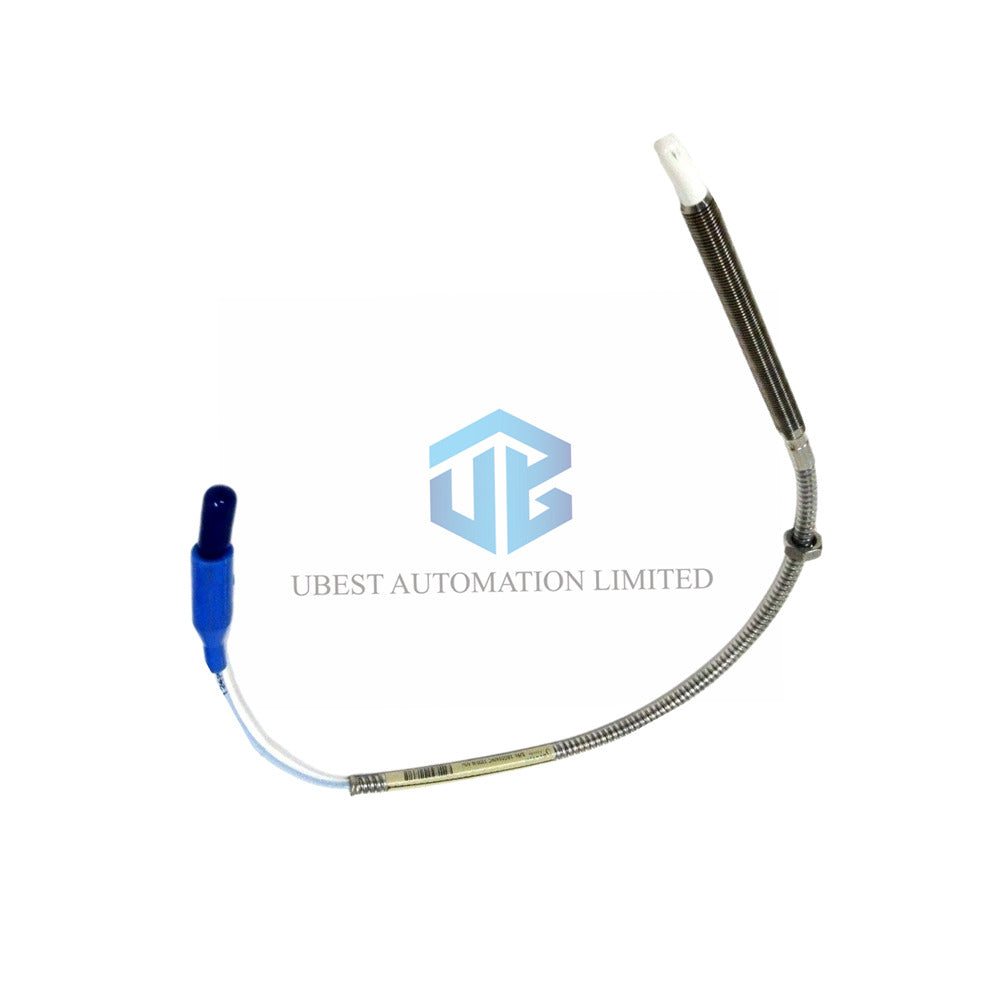

Bently Nevada 3300 NSv blizinska sonda: Oklopljena izdržljivost za zahtjevne primjene

Pregled proizvoda i ključne specifikacije

• Marka: Bently Nevada
• Model: 3300 NSv blizinska sonda (oklopljena)
• Broj dijela: 330909-00-20-05-02-05
• Potpuna konfiguracija broja dijela:
  • 330909: 3300 NSv sonda, navoj 3/8-24 UNF, s oklopom od nehrđajućeg čelika
  • -00: Duljina bez navoja = 0 inča
  • -20: Ukupna duljina kućišta = 2,0 inča
  • -05: Ukupna duljina kabela = 0,5 metara (20 inča)
  • -02: Tip konektora = Miniaturni koaksijalni ClickLoc, standardni kabel
  • -05: Agency Approvals = Višestruke certifikacije
• Linear Measurement Range: 1,5 mm (60 mils), od 0,25 mm do 1,75 mm od cilja.
• Recommended Gap Setting: 1,0 mm (40 mils) za optimalne performanse.
• Sensitivity (ISF): 7,87 V/mm (200 mV/mil) s tolerancijom izmjenjivosti +12,5%/-20%.
• Linearity Error (DSL): Manje od ±0,06 mm (±2,3 mils) preko cijelog raspona.

Tehničke performanse i kompatibilnost sustava

• Frequency Response: 0 do 10 kHz, pogodno za snimanje podataka o vibracijama velike brzine.
• Probe DC Resistance: 4,0 Ohma ± 0,5 Ohma (za integrirani oklopljeni kabel od 0,5 metara).
• Full Compatibility: Ova oklopljena sonda besprijekorno radi s postojećim 3300 XL 8 mm Proximity Probes sustavima i 3300 RAM produžnim kabelima.
• Električni parametri sustava:
  • Extension Cable Resistance: Središnji vodič: 0,220 Ω/m, oklop: 0,066 Ω/m.
  • Extension Cable Capacitance: Tipično 69,9 pF po metru.
  • Field Wiring: Koristite trožilni oklopljeni trožilni kabel do maksimalno 305 metara.
• Target Requirements: Minimalni promjer ravnog cilja 8,9 mm; preporučeno 13 mm ili veće.

Robusna konstrukcija i ocjene za okoliš

• Key Feature: Nehrđajuća čelična oklop štiti kabel od fizičkih oštećenja i abrazije.
• Probe Tip: Izrađen od kemijski otpornog polifenilensulfida (PPS).
• Probe Body: Konstrukcija od nehrđajućeg čelika AISI 304 za otpornost na koroziju.
• Operating Temperature: Širok raspon od -52°C do +177°C (-62°F do +351°F).
• Pressure Seal: Viton O-prsten brtvi vrh sonde protiv diferencijalnog tlaka.
• Certifikati: Višestruka odobrenja agencija ("-05" sufiks) za uporabu u opasnim područjima.

Upute za instalaciju i mehaniku

• Postavite razmak između sonde i cilja na preporučenih 1,0 mm (40 mils) tijekom instalacije.
• Moment zatezanja tijela sonde: Zategnite samo prstima; maksimalni moment je 0,56 N•m (5 in-lb).
• Moment zatezanja konektora: Primijenite 11,3 N•m (100 in-lb) prilikom spajanja na produžne kabele.
• Uključivanje navoja: Maksimalna duljina uključenja za navoj 3/8-24 je 0,563 inča.
• Rukovanje kabelom: Održavajte minimalni radijus savijanja od 25,4 mm (1,0 in) čak i s oklopom.
• Za mala vratila (<13 mm) smanjite postavku razmaka kako biste minimizirali promjene faktora ljestvice.

Pakiranje i logistika

• Stanje: 100% novo, originalno i isporučeno u tvornički zapečaćenoj Bently Nevada ambalaži.
• Sadržaj: Jedna Bently Nevada 330909-00-20-05-02-05 oklopljena proximity sonda.
• Dostava: Dostavljamo širom svijeta putem pouzdanih prijevoznika: FedEx, UPS i DHL.

Često postavljana pitanja (FAQ)

• Koja je glavna prednost oklopljene verzije? Nehrđajući čelik oklopa pruža izvrsnu zaštitu kabela u zahtjevnim, visokovibracijskim ili visokorizičnim okruženjima.
• Je li ovaj oklopljeni 3300 NSv senzor kompatibilan s mojim sustavom? Da, potpuno je zamjenjiv s neoklopljenim 3300 NSv i starijim 3300 RAM sondama i kabelima.
• Koja je maksimalna udaljenost ožičenja na terenu? Pouzdano možete koristiti do 305 metara (1000 stopa) kabela između sonde i monitora.
• Mogu li ovo koristiti za mjerenje aksijalnog položaja na malom vratilu? Da, ali za vratila promjera ispod 13 mm trebate smanjiti razmak instalacije kako biste održali točnost.
