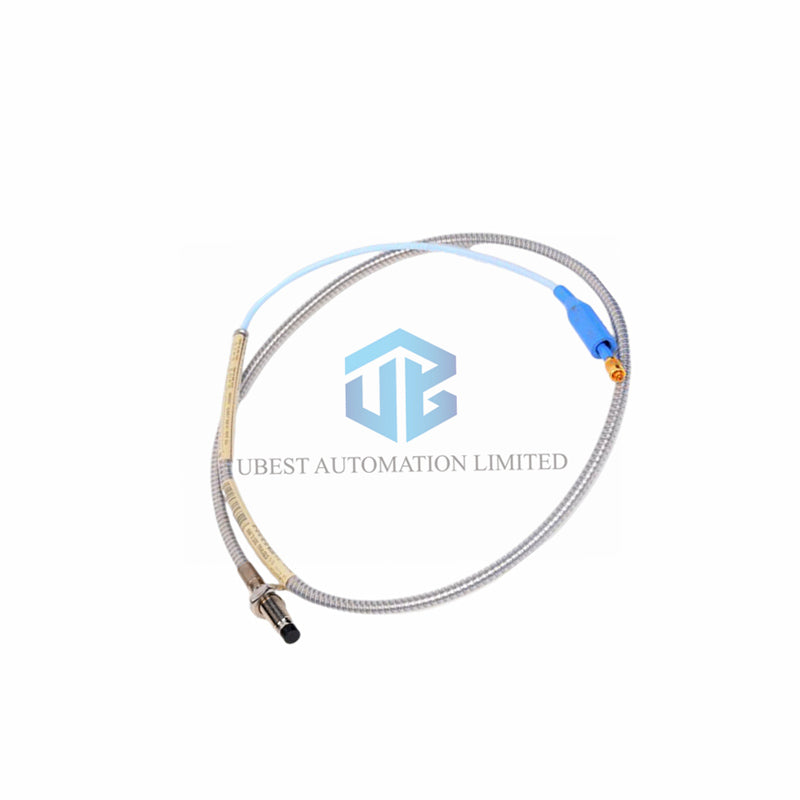

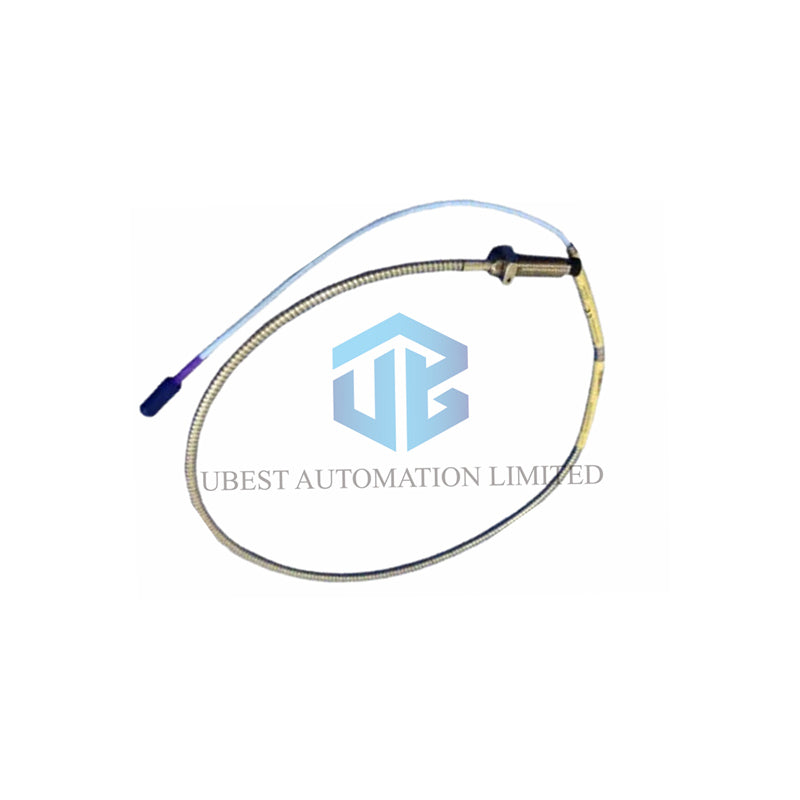

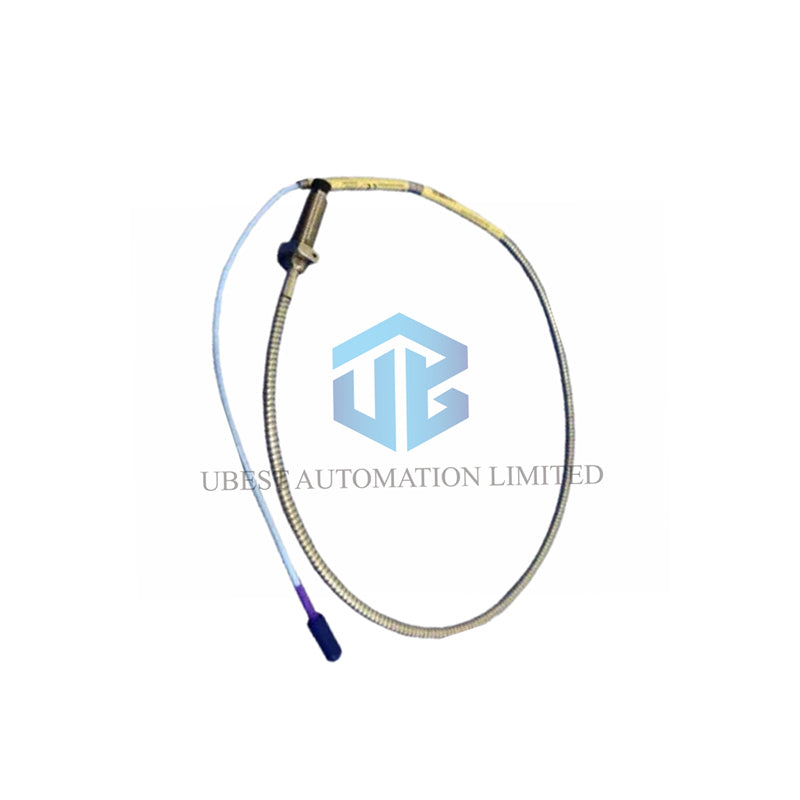

Uvod u Bently Nevada 3300 XL 8 mm Proximity sondu

Bently Nevada 3300 XL 8mm sonda nudi pouzdan mjerenje pomaka i vibracija za industrijske strojeve. Ova metrička sonda pruža točne podatke za zaštitu kritičnih sredstava poput turbina, kompresora i pumpi od neočekivanih kvarova. Njezin robusni dizajn osigurava stabilne performanse u zahtjevnim okruženjima. U nastavku ćemo detaljno opisati njezine potpune specifikacije i smjernice za primjenu.

Model proizvoda i potpuna konfiguracija

• Marka: Bently Nevada
• Vrsta proizvoda: 3300 XL 8 mm Proximity sonde (metrički)
• Osnovni model: 330104 - 3300 XL sonda 8 mm, navoj M10x1, s oklopljenim kabelom.
• Potpuni broj dijela i razrada sufiksa: 330104-00-07-05-01-05
  • -00: Duljina bez navoja = 0 mm
  • -07: Ukupna duljina kućišta = 70 mm
  • -05: Ukupna duljina kabela = 0,5 metara (1,6 stopa)
  • -01: Konektor = Miniaturni koaksijalni ClickLoc s zaštitnikom
  • -05: Certifikati = CSA, ATEX, IECEx

Ključne tehničke specifikacije

• Linearan mjerni raspon: 2 mm (80 mils), od 0,25 do 2,3 mm od cilja.
• Preporučeni razmak (radijalna vibracija): 1,27 mm (50 mils), što odgovara izlazu od -9 Vdc.
• Električne specifikacije:
  • Nominalni DC otpor sonde (RPROBE): 7,45 Ω ± 0,50 Ω za kabel od 0,5 m.
  • Izlazni signal: Približno -1 do -17 Vdc u linearnom rasponu.
• Mehanička konstrukcija:
  • Vrh sonde: Materijal polifenilensulfid (PPS).
  • Kućište sonde: AISI 303/304 nehrđajući čelik, navoj M10x1.
  • Maksimalno uvijanje navoja: 15 mm.
  • Zaptivanje: Viton® O-prsten za zaptivanje diferencijalnog tlaka.
• Specifikacije momenta zatezanja:
  • Preporučeni moment za ugradnju: 11,2 N•m (100 in•lbf).
  • Maksimalni naznačeni moment: 33,9 N•m (300 in•lbf).
• Okolišne ocjene:
  • Standardna radna temperatura: -52°C do +177°C (-62°F do +350°F).
  • Proširena temperatura kabela/konektora: Do +260°C (+500°F).
  • Relativna vlažnost: Manje od 3% ASF promjene pri 93% vlažnosti.
• Terenska instalacija i kompatibilnost:
  • Presjek kabela: 0,2 do 1,5 mm² (24 do 16 AWG). Koristite oklopljeni trožilni kabel.
  • Maksimalna duljina kabela: 305 metara (1.000 stopa) do Proximitor-a.
• Certifikati i sigurnost:
  • Određeni 330104-00-07-05-01-05 model ima CSA, ATEX i IECEx odobrenja.
  • Pogodno je za instalaciju u opasnim područjima s odgovarajućom intrinskom sigurnošću (ia) ili neeksplozivnim (nA, ec) barijerama.

Vodič za instalaciju i primjenu

• Uvijek postavite razmak sonde da postignete preporučenih -9 Vdc za praćenje radijalnih vibracija. To odgovara otprilike 1,27 mm od cilja.
• Koristite kalibrirani moment ključ za zatezanje sonde. Ne prekoračite maksimalni moment od 33,9 N•m kako biste izbjegli oštećenja.
• Osigurajte da je ciljano područje čisto, vodljivo i veće od vrha sonde za točna očitanja.
• Za aplikacije s brtvljenjem tlaka, kontaktirajte Bently Nevada odjel za prilagođeni dizajn za specifične zahtjeve testiranja.
• Prilikom polaganja terenskih instalacija, držite ih podalje od jakih izvora elektromagnetskih smetnji. Koristite preporučeni oklopljeni kabel.

Često postavljana pitanja (FAQ)

• Koja je razlika između standardnih i proširenih temperaturnih sondi? Standardna sonda pokriva do 177°C, dok proširena verzija podržava više temperature kabela/konektora do 260°C.
• Mogu li koristiti ovu sondu s bilo kojim 3300 XL monitorom? Da, 3300 XL 8mm sonda je kompatibilna s 3300 XL Proximitor senzorima, s maksimalnom duljinom kabela od 305 metara.
• Što znači sufiks '-05' za odobrenje agencije? Potvrđuje da sonda ima CSA, ATEX i IECEx certifikate za upotrebu u reguliranim opasnim područjima.
• Kako osigurati pravilno brtvljenje tlaka? Sonda koristi Viton O-prsten. Za kritične primjene tlaka, razgovarajte o testiranju s Bently Nevada odjelom za prilagodbu.
