Bently Nevada 3/8-24 UNF 3300 XL 8mm sonda za robusno praćenje strojeva

Potpune informacije o sufiksu modela

• Marka i serija: Bently Nevada 3300 XL
• Puni model: 330101-00-13-15-02-CN
• 330101 = 3300 XL 8 mm sonda, navoj 3/8-24 UNF, bez oklopa
• 00 = Duljina bez navoja: 0,0 inča
• 13 = Ukupna duljina kućišta: 1,3 inča
• 15 = Ukupna duljina kabela: 1,5 metar (4,9 stopa)
• 02 = Spojka: Miniaturni koaksijalni ClickLoc sa standardnim kabelom
• CN = Oznaka specifična za zemlju
• Podrijetlo: Proizvedeno u SAD-u

Osnovne tehničke specifikacije

• Linearan raspon: 2 mm (80 mils), od 0,25 mm do 2,3 mm od cilja.
• Preporučeni razmak (radijalni): -9 Vdc, približno 1,27 mm (50 mils).
• Osjetljivost (ISF): 7,87 V/mm (200 mV/mil) ±5% za standardne 5/1m sustave.
• Linearnost (DSL): Bolje od ±0,025 mm (±1 mil) za standardne 5/1m sustave.
• Otpornost sonde (RPROBE): 7,73 Ω ± 0,50 Ω za kabel od 1,5 metara.
• Navoj za montažu: 3/8-24 UNF (maksimalno uklapanje: 0,563 in / 14,3 mm).
• Materijal vrha sonde: Robustan polifenilen sulfid (PPS) s debelom enkapsulacijom.
• Materijal kućišta sonde: AISI 303 ili 304 nehrđajući čelik.

Poboljšane značajke izdržljivosti

• Patentirano TipLoc oblikovanje: Stvara jaču vezu između vrha sonde i tijela.
• Patentirani CableLoc dizajn: Osigurava silu odvajanja kabela od 330 N (75 lbf).
• Opcionalni FluidLoc kabel: Dostupan za sprječavanje prodora tekućine kroz kabel.
• 8mm čvrstoća: Deblja enkapsulacija zavojnice i veće kućište za superiornu otpornost na fizička oštećenja.
• Pečat pod pritiskom: Viton® O-prsten brtvi diferencijalni tlak između vrha i kućišta.

Okolišne i mehaničke specifikacije

• Radna temperatura: -52°C do +177°C (-62°F do +350°F) standardno.
• Prošireni temperaturni raspon: Vrh do +218°C (425°F); kabel do +260°C (500°F).
• Otpornost na vlagu: Manje od 3% promjene signala pri 93% vlage (IEC 68-2-3).
• Moment kućišta (prednja montaža): Maksimum: 33,9 N•m (300 in•lbf). Preporučeno: 11,2 N•m (100 in•lbf).
• Upozorenje o uvođenju navoja: Za prva tri navoja smanjite moment na preporučenih 7,5 N•m (66 in•lbf).

Smjernice za Instalaciju i Ožičenje

• Koristite navoj 3/8-24 UNF za montažu. Nemojte prekoračiti 0,563 inča uvođenja navoja.
• Postavite početni razmak da postignete preporučenih -9 Vdc izlaza za radijalnu vibraciju.
• Za poljsko ožičenje koristite 3-žilni oklopljeni trožilni kabel (16-24 AWG / 0,2-1,5 mm²).
• Maksimalna duljina kabela od Proximitor-a do monitora je 305 metara (1000 stopa).
• Izbjegavajte skladištenje ili rad ispod -34°C (-30°F) kako biste zaštitili unutarnji tlakni zaptivač.

Pakiranje i dostava

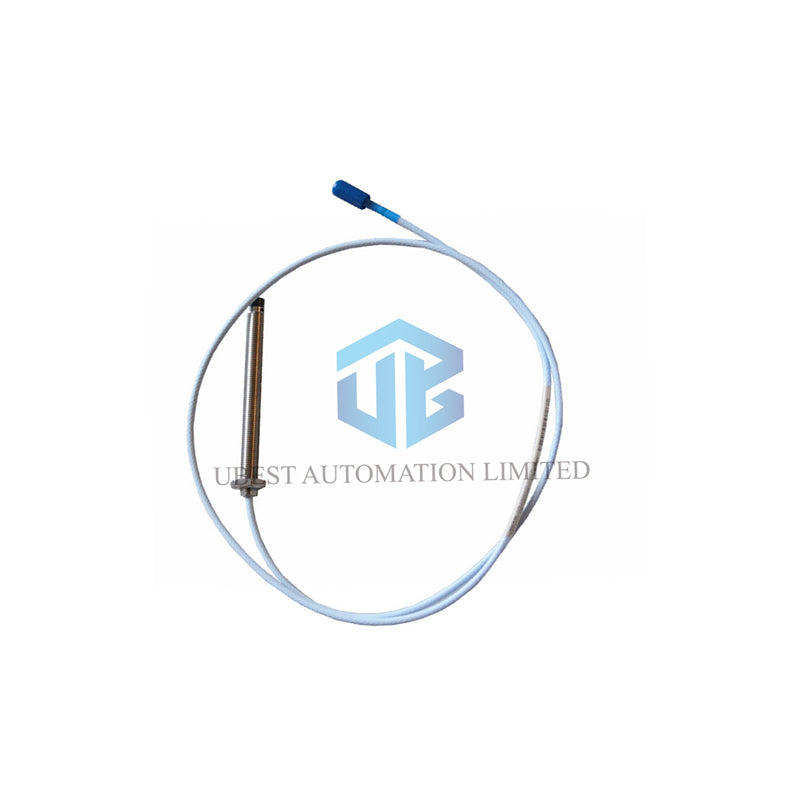

• Jedan (1) Bently Nevada 3300 XL 8mm Proximity Probe, model 330101-00-13-15-02-CN.
• Uključuje integrirani kabel od 1,5 metara s ClickLoc konektorom.
• Sigurno isporučeno putem FedEx, UPS ili DHL za pouzdanu globalnu dostavu.

Često postavljana pitanja (FAQ)

• P: Koja je glavna prednost dizajna senzora od 8 mm?
  O: Pruža deblje, robusnije kućište i kapsulaciju vrha za superiornu fizičku izdržljivost.
• P: Je li ovaj senzor kompatibilan s M10 navojnim rupama?
  O: Ne. Ovaj model ima imperijalni navoj 3/8-24 UNF. Za metričke rupe potreban vam je model M10.
• P: Čemu služe značajke TipLoc i CableLoc?
  O: To su patentirani dizajni koji značajno poboljšavaju mehaničku čvrstoću i sprječavaju izvlačenje kabela.
• P: Koja je kapacitivnost produžnog kabela?
  A: Tipična kapacitivnost je 69,9 pF po metru (21,3 pF po stopi) za sustavne izračune.
