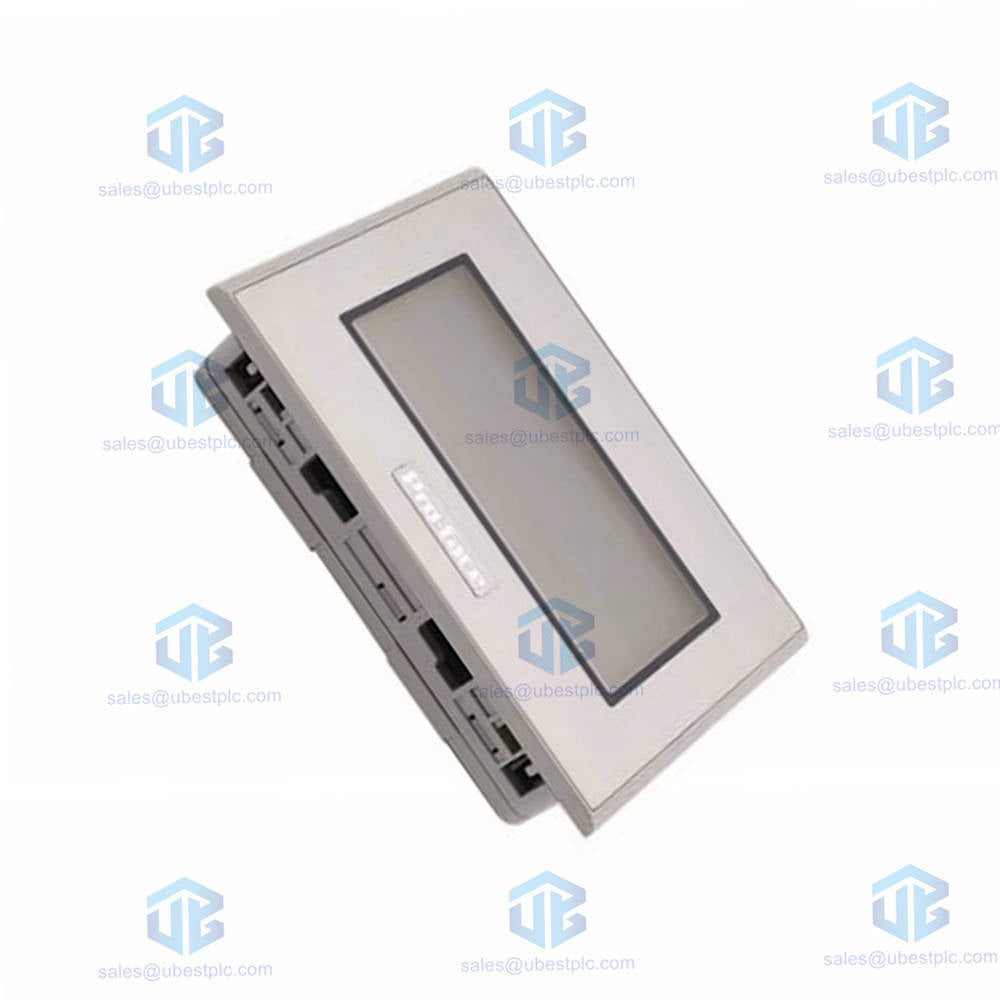

Pro-Face Schneider GP4105G1D HMI operatorsko sučelje

Proizvođač Pro-Face Schneider dizajnirao je kompaktni panel sučelja čovjek–stroj GP4105G1D kako bi omogućio fleksibilno upravljanje industrijskim strojevima. Operateri upotrebljavaju ovaj svestrani terminal serije GP4000 za prikaz statusa stroja u stvarnom vremenu pomoću dinamičkih stanja trobojnog pozadinskog osvjetljenja. Kompaktni zaslon od 3,4 inča izravno se povezuje s glavnim programabilnim kontrolerima putem ugrađenog serijskog priključka, bez dodatnih pretvarača signala. Tehničari u pogonima ugrađuju ovu laganu prikaznu jedinicu u male upravljačke ormare kako bi učinkovito pojednostavnili svakodnevno upravljanje opremom.

Arhitektura HMI-ja i pregled sučelja

• Terminal Pro-Face GP4105G1D objedinjuje više komunikacijskih priključaka i mogućnosti ugradnje u kompaktnom industrijskom kućištu.
  Sučelje čovjek–stroj GP4105G1D
  ├── Zaslon i sustav pozadinskog osvjetljenja
  │ ├── 3,4-inčni jednobojni STN zaslon (razlučivost 200 x 80 točaka)
  │ └── Trobojno LED pozadinsko osvjetljenje (zelena / narančasta / crvena stanja)
  ├── Komunikacijska sučelja
  │ ├── Serijski priključak (RS-232C veza točka–točka)
  │ ├── USB priključak Type-A za domaćina (povezivanje perifernih uređaja)
  │ └── USB priključak Mini-B za podređeni uređaj (sučelje za programiranje GP-Pro EX)
  └── Sustav napajanja i ugradnje
  ├── Ulaz napajanja 24 V DC (raspon od 19,2 do 28,8 V DC)
  └── Fleksibilna orijentacija u ormaru (vodoravna ili okomita ugradnja)

Ključne tehničke specifikacije

• Oštar 3,4-inčni jednobojni STN zaslon prikazuje jasne grafičke slike s razlučivošću od 200 x 80 točaka.
• Unutarnji upravljač zaslona glatko prikazuje detaljne procesne podatke kroz šesnaest različitih razina sivih tonova.
• Integrirani sustav trobojnog LED osvjetljenja omogućuje jasne zelene, narančaste i crvene vizualne alarme bez ručne zamjene.
• Terminal prihvaća standardno napajanje od 24 V DC u širokom radnom ulaznom rasponu od 19,2 do 28,8 V DC.
• Učinkovita interna pretvorba energije ograničava potrošnju između 2,7 W i najviše 6,0 W.
• Zaštitni sklopovi podnose padove napona i prekide napajanja u trajanju do 3 ms neprekidnog trajanja.
• Serijski komunikacijski sklop podržava protokole upravljačkih programa velike brzine RS-232C za PLC-ove Siemens, Omron i Rockwell.
• Robusna prednja ploča otporna je na prodor industrijske prašine i prskanje u skladu sa stupnjem zaštite IP65.
• Jedinica pouzdano radi unutar upravljačkih ormara pri temperaturama okoline od 0 °C do 50 °C.
• Svaki originalni Pro-Face terminal za prikaz isporučujemo s potpunim jamstvom od 12 mjeseci radi sigurnosti kupaca.

Smjernice za ugradnju i konfiguraciju

• Tehničari ugrađuju kompaktno kućište u izreze na ploči u vodoravnom ili okomitom položaju.
• Inženjeri učitavaju projektne zaslone pomoću softvera GP-Pro EX putem USB priključka Mini-B za programiranje.
• Operateri sigurno spajaju primarni priključni blok napajanja na stabilan industrijski izvor napajanja od 24 V DC.

Popis pakiranja i ekspresna dostava

• Tvornička transportna kutija sadržava jednu originalnu jedinicu sučelja sa zaslonom osjetljivim na dodir GP4105G1D u zaštitnom antistatičkom pakiranju.
• Međunarodne narudžbe brzo šaljemo putem vodećih globalnih ekspresnih službi, uključujući FedEx, UPS i DHL.

Često postavljana pitanja

• Pitanje: Koje boje pozadinskog osvjetljenja prikazuje ovaj panel zaslona Pro-Face GP4105G1D za označavanje alarma sustava?
  Odgovor: Integrirano LED pozadinsko osvjetljenje prikazuje zelenu, narančastu i crvenu boju za označavanje različitih razina radnog statusa.
• Pitanje: Koji softver za programiranje inženjeri upotrebljavaju za izradu operatorskih zaslona za ovo sučelje serije GP4000?
  Odgovor: Inženjeri automatizacije upotrebljavaju softver Pro-Face GP-Pro EX za izradu zaslona i konfiguriranje komunikacije s upravljačkim programima.
• Pitanje: Mogu li operateri ovaj panel sa zaslonom od 3,4 inča ugraditi okomito u uske izreze upravljačkog kućišta?
  Odgovor: Da, tehničari mogu ugraditi kompaktno kućište vodoravno ili okomito, ovisno o prostoru u ormaru.
• Pitanje: Utječe li visoka radna temperatura ormara na kontrast zaslona tijekom neprekidnog industrijskog rada?
  Odgovor: Radne temperature iznad 40 °C mogu neznatno smanjiti razinu kontrasta zaslona tijekom dulje upotrebe.
• Pitanje: Koje vanjske periferne uređaje korisnici mogu spojiti na ugrađeni USB priključak Type-A za domaćina?
  Odgovor: Korisnici mogu izravno na sučelje za domaćina spojiti kompatibilne USB uređaje za pohranu podataka i skenere crtičnih kodova.
