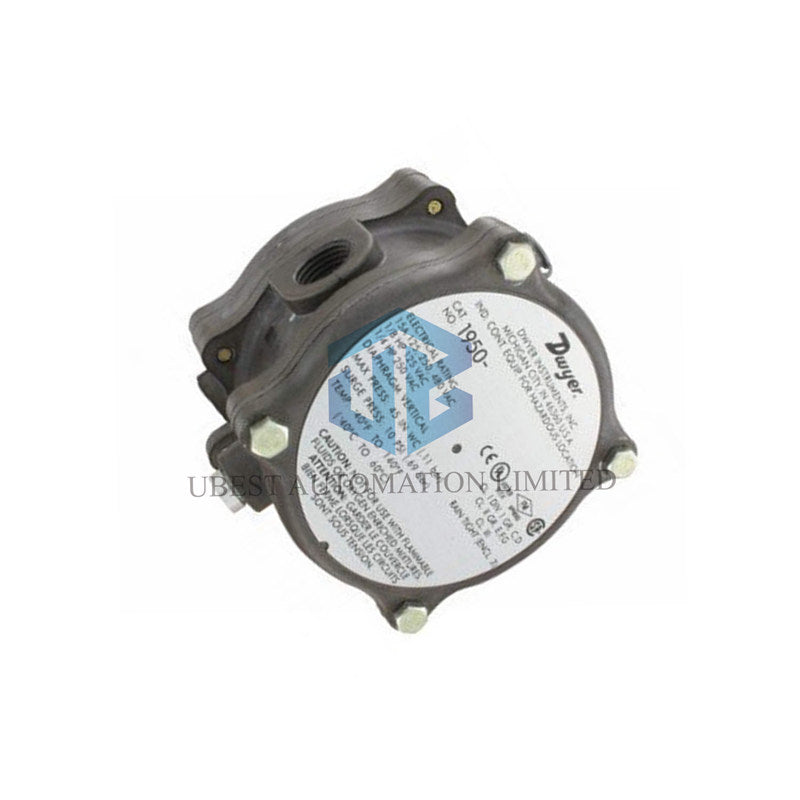

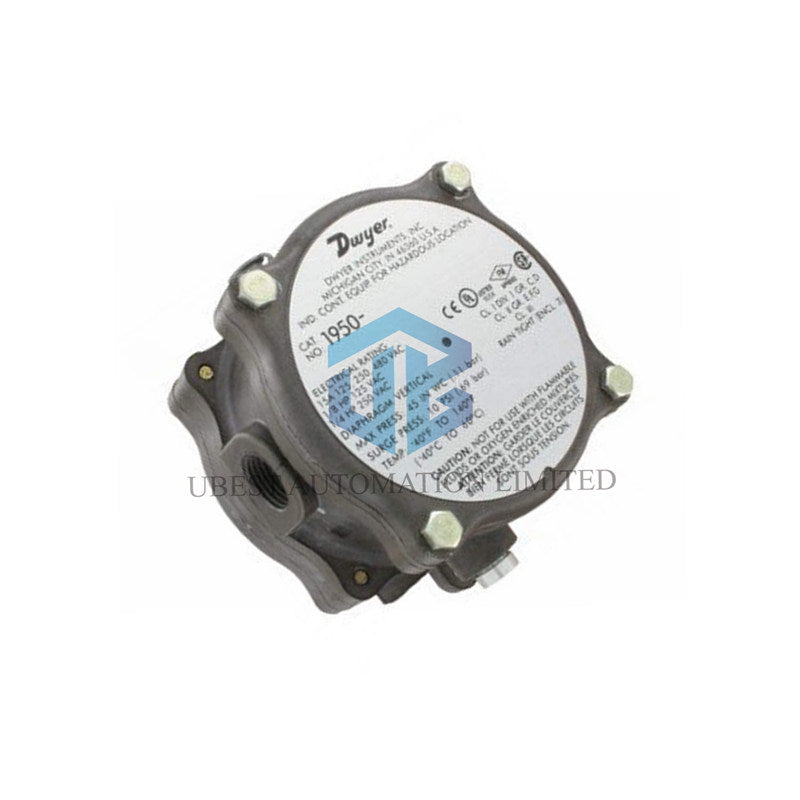

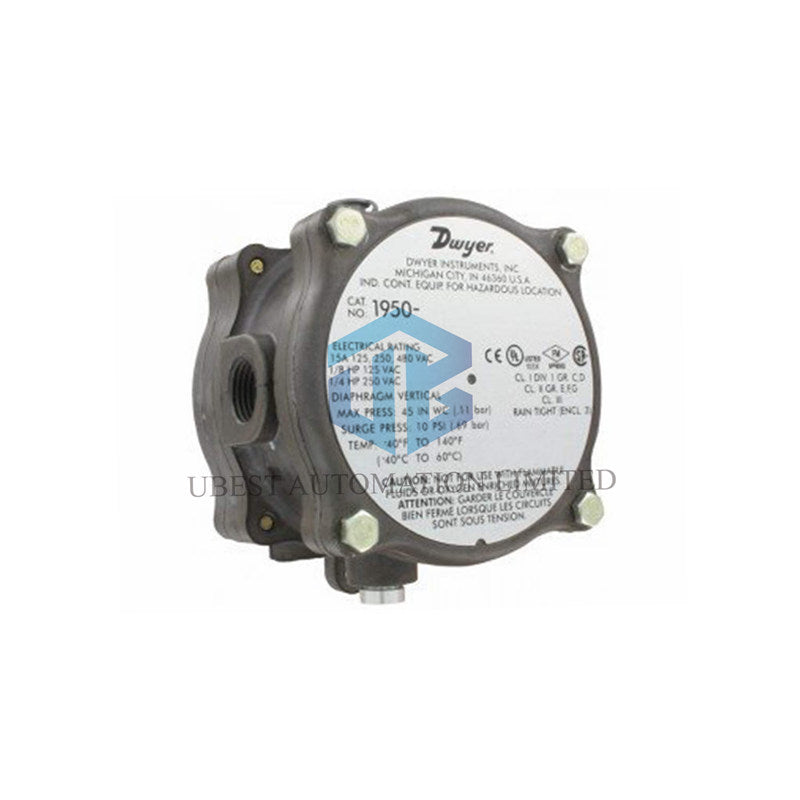

Dwyer 1950-5-2F Eksplozijski Siguran Diferencijalni Prekidač Pritiska

Sigurno i pouzdano nadgledanje za opasna područja. Dwyer 1950-5-2F je robusni diferencijalni prekidač pritiska s kućištem otpornim na eksplozije. Idealno je za nadzor filtera, ventilatora ili tlaka u kanalima u potencijalno eksplozivnim atmosferama.

Ključne Značajke

• Ocjena za Opasna Područja: FM odobren za Klasa I Div 1 i Klasa II Div 1 (Grupe C, D, E, F, G).
• Sve-u-Jednom Dizajn: Integralno eksplozijski sigurno i vremenski otporno (IP54/NEMA 3) kućište uklanja potrebu za zasebnim kućištem.
• Jednostavno Podešavanje: Točka podešavanja lako se podešava izvana kućišta pomoću vijka.
• Svestrano Prekidačko Rješenje: SPDT (jednopolni, dvostruki prekidač) omogućuje ožičenje za alarmni ili upravljački krug.
• Robusna Električna Ocjena: Podnosi do 15A pri 480V AC, prikladno za izravno prebacivanje zavojnica kontaktora ventilatora ili pumpe.

Potpune Tehničke Specifikacije

Marka: Dwyer Instruments
Model: 1950-5-2F
Serija: 1950 Serija Eksplozijski Sigurnih Prekidača Pritiska
Tip: Diferencijalni Prekidač Pritiska
Raspon Točke Podešavanja: 0,5 do 50 psi (0,035 do 3,5 bar) [Specifično za model]
Rad Prekidača: Jednopolni, dvostruki prekidač (SPDT)
Električna Ocjena: 15 A pri 125, 250, 480 VAC, 60 Hz (Otpornik)
Ocjena Motora: 1/8 KS pri 125 VAC, 1/4 KS pri 250 VAC, 60 Hz
Procesna Veza: 1/8" Ženski NPT (x2)
Ocjene Kućišta: NEMA 3, 7, 9; IP54 (Otporno na vremenske uvjete i eksplozije)
Agencijska Odobrenja: FM, UL, CSA, CE
Klasa Opasnog Područja: Klasa I, Divizija 1, Grupe C & D; Klasa II, Divizija 1, Grupe E, F, G; Klasa III
Medij: Zrak i neizgarivi, kompatibilni plinovi
Radna Temperatura: -40°F do +140°F (-40°C do +60°C)
Granični Pritisak (Kontinuirani): 35 psi (2,41 bar) za modele serije 'P'.
-Montiranje: Dijafragma mora biti u vertikalnom položaju.
Težina: 3,25 lbs (1,5 kg)
Ožičenje: 3 vijčana priključka (Zajednički, Normalno Otvoren, Normalno Zatvoren)

Instalacija i Postavljanje

Sigurno montirajte prekidač 1950-5-2F s dijafragmom u vertikalnom položaju. Spojite linije za mjerenje visokog i niskog tlaka na dva 1/8" NPT priključka. Ožičite električne priključke na zajednički (C), normalno otvoreni (NO) i normalno zatvoreni (NC) terminal prema potrebama vašeg upravljačkog kruga. Primijenite tlak na linije za mjerenje i podesite vijak točke podešavanja na vrhu kućišta dok se prekidač ne aktivira na željenom diferencijalnom pritisku. Osigurajte da su svi poklopci čvrsto zatvoreni kako bi se održao integritet otpornosti na eksplozije i vremenske uvjete.

Često Postavljana Pitanja Stručnjaka

Što znači "5-2F" u broju modela?
Označava specifični raspon tlaka i konfiguraciju prekidača. U seriji 1950, to označava model s rasponom točke podešavanja od 0,5 do 50 psi.

Može li se ovaj prekidač koristiti za tlak tekućine?
Specifikacije navode "Zrak i neizgarivi, kompatibilni plinovi." Korištenje s tekućinama može oštetiti dijafragmu. Za primjenu s tekućim medijima konzultirajte proizvođača.

Zašto je potrebno vertikalno montiranje?
Pokret dijafragme osjetljiv je na gravitaciju. Vertikalno montiranje osigurava točno i ponovljivo prebacivanje sprječavajući da težina dijafragme utječe na točku podešavanja.

Koja je razlika između NEMA 7 i NEMA 9?
NEMA 7 je za opasne plinske atmosfere (Klasa I). NEMA 9 je za opasne praškaste atmosfere (Klasa II). Ovaj prekidač je odobren za oba.

Mogu li ga koristiti u sigurnom području samo zbog vremenske otpornosti (IP54)?
Da. Njegova robusna IP54/NEMA 3 ocjena čini ga izvrsnim izborom za vanjske ili pranje aplikacije čak i izvan opasnih područja.

Pakiranje i Jamstvo

U Paketu se Nalazi:
1 x Dwyer 1950-5-2F Prekidač Pritiska
1 x Upute za Instalaciju

Jamstvo: Ovaj proizvod ima 12-mjesečno jamstvo.

Dostava: Dostavljamo međunarodno putem FedEx, UPS i DHL.
