Opis:

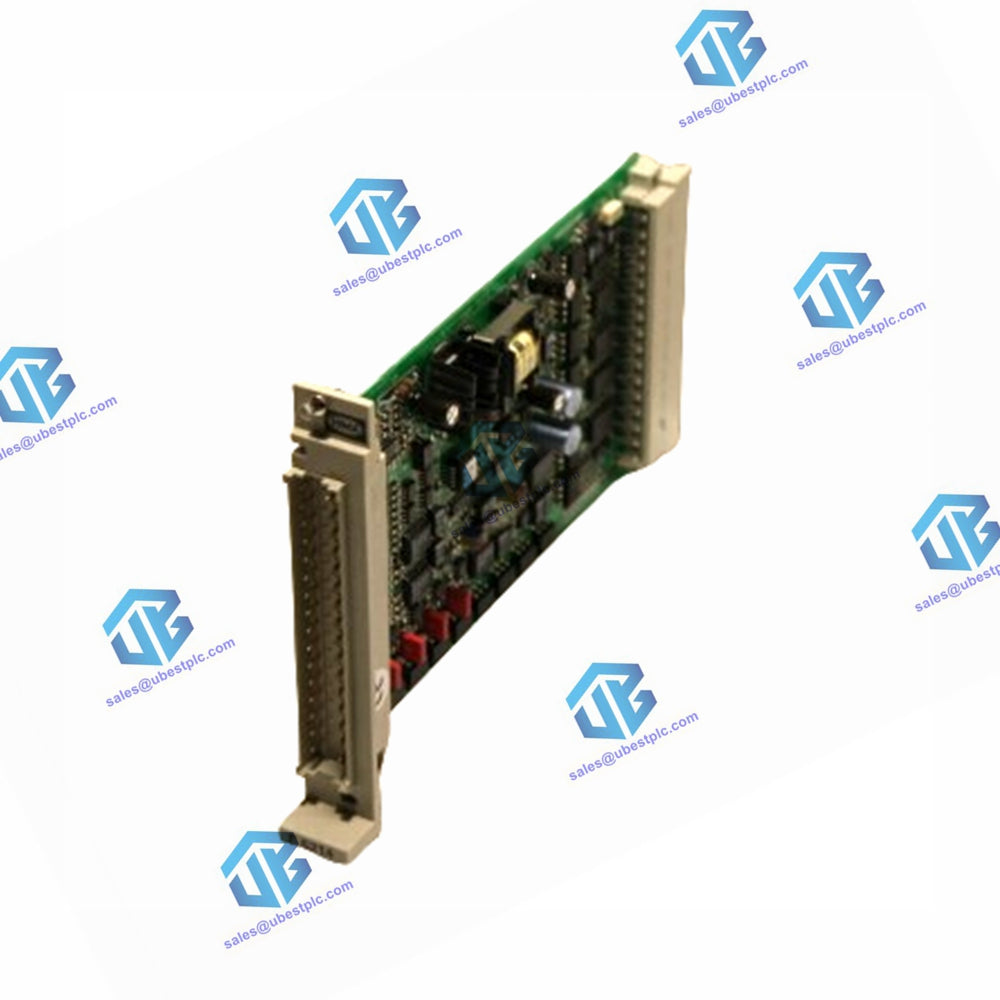

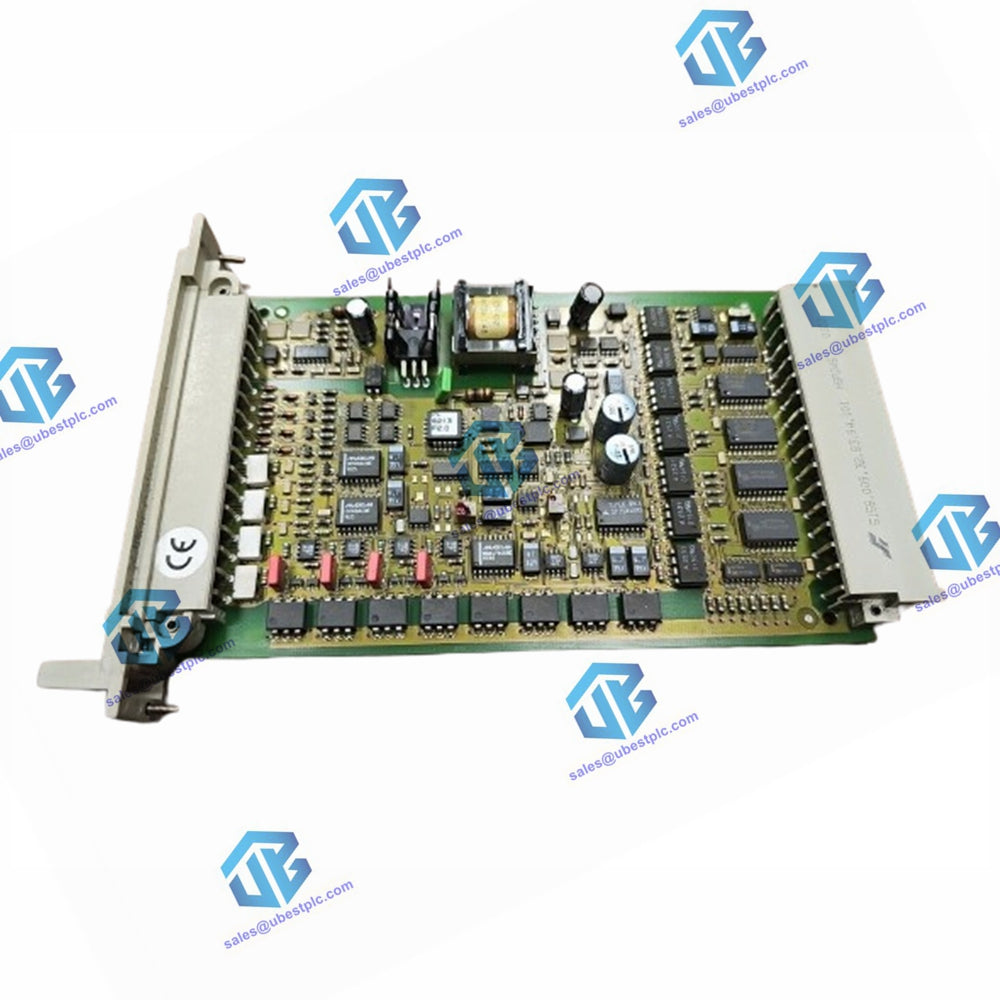

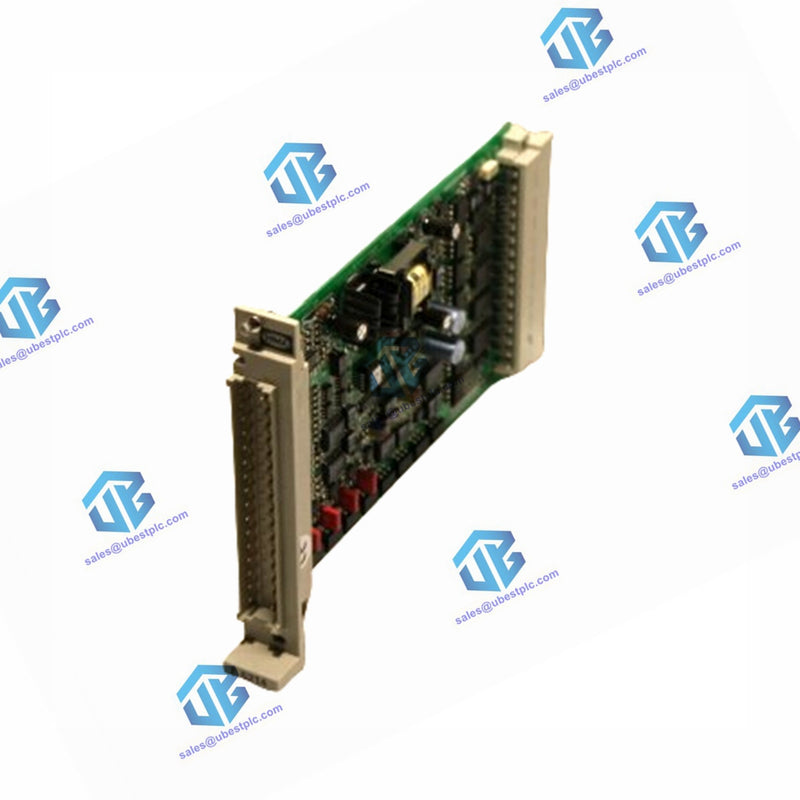

HIMA F 6214 je sigurnosni, četverostruki analogni ulazni modul dizajniran za upotrebu s predajnicima u dvoslojnoj tehnici. Može obrađivati ulaze struje (0...20 mA), ulaze napona (0...1/5/10 V) i ima rezoluciju od 12 bita. Ovaj modul pruža sigurnosnu izolaciju i udovoljava zahtjevima klase AK 1 ... 6.

Tehničke specifikacije:

• Vrste ulaza:
  • Ulaz struje: 0...20 mA
  • Ulaz napona: 0...1 V, 0...5 V, 0...10 V
  • Napajanje predajnika: 25 V ... 20 V, 0 ... 22 mA
• Ulazni napon:
  • 0...1,06 V (približno 6% preljeva)
  • Digitalne vrijednosti: 0 mV = 0, 1 V = 3840
• Ulazni otpor: 1 MOhm
• Vremenska konstanta ulaznog filtra: Približno 10 ms
• Struja kratkog spoja: 25 mA
• Impedancija opterećenja: Maksimalno 900 Ohm
• Vrijeme skeniranja: Maksimalno 100 ms za 4 kanala
• Osnovna pogreška: 0,2% pri 25 °C
• Radna pogreška: 0,3% pri 0...+60 °C
• Električna čvrstoća: 250 V prema GND
• Zahtjevi za napajanje:
  • 5 V DC: 150 mA
  • 24 V DC: 250 mA
• Zahtjev za prostorom: 4 TE (terminali)
• Terminacija: Svi neiskorišteni kanali moraju biti terminirani kako bi se osigurala ispravna funkcija.

Dodatne napomene:

• Modul izvodi automatska testiranja tijekom rada, uključujući testove linearosti AD-konvertera, međukanalni smetnji, funkcije ulaznih filtara i napona napajanja predajnika.
• Detaljni primjeri povezivanja i specifikacije otpornika za različite konfiguracije su navedeni, uključujući redundantna povezivanja za pasivne i aktivne predajnike te specifične vrijednosti otpornika za ulaze napona radi osiguravanja točnosti.
