Opis:

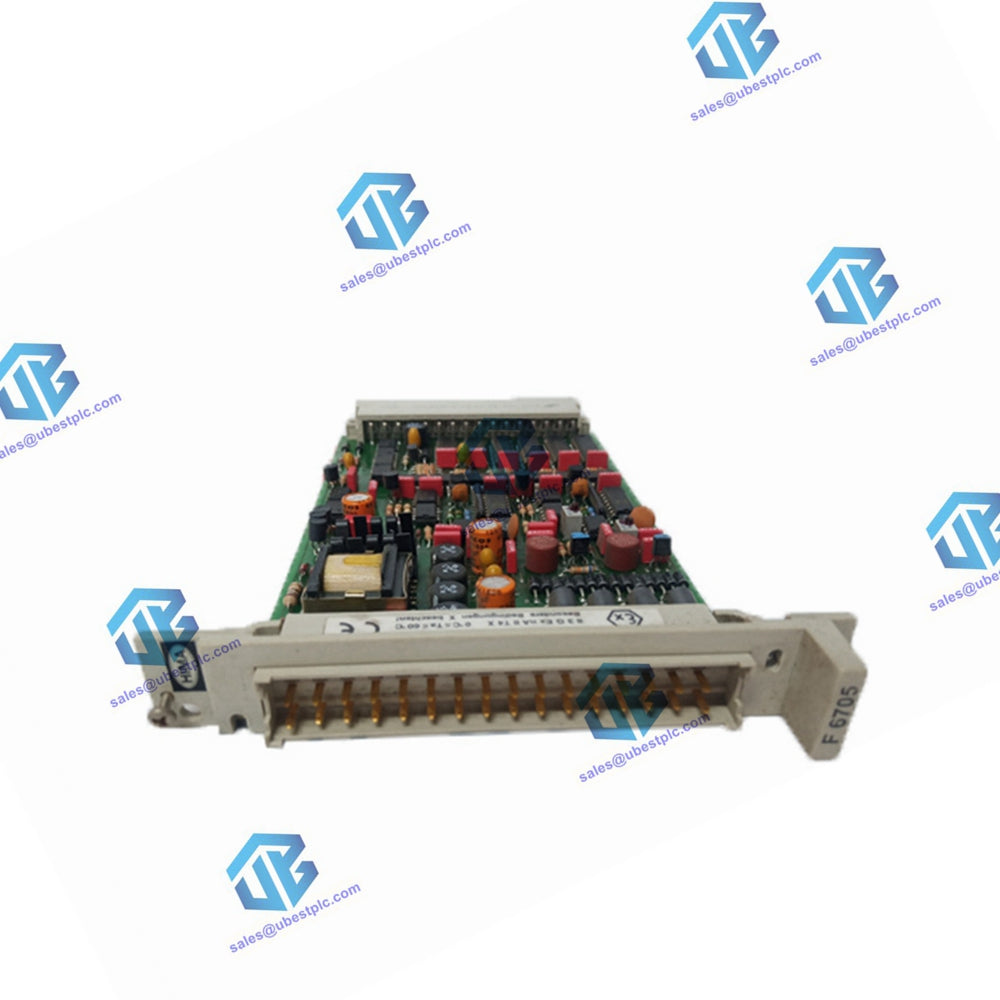

HIMA F 6705 je dvostruki modul digitalno-analognog pretvarača dizajniran za sigurnosne primjene. Pruža izlaze od 0/4 ... 20 mA, koji su pojedinačno galvanijski izolirani. Modul ima sigurnosnu izolaciju i integrirani sigurnosni isključivač te može raditi u načinu izvora ili potrošača. Zadovoljava zahtjevnu klasu AK 1 ... 6 i automatski se potpuno testira tijekom rada.

Tehničke specifikacije:

• Izlazi:
  • Izlaz struje: 0/4 ... 20 mA
  • Rezolucija: 12 bita (4095 koraka); 0 = 0 mA, 3840 = 20 mA
• Opterećenje (RB):
  • Način izvora: ≤ 550 Ohm uključujući otpor vodova do opterećenja
  • Način potrošača: ≤ (UQ - 10 V) / 21,2 mA (UQ = napon izvora)
• Pogreške:
  • Osnovna pogreška: ≤ 0,2% (40 µA) pri 25 °C
  • Radna pogreška: ≤ 0,4% pri 0 ... +60 °C
• Duljina vodova: Maksimalno 1000 m (uzimajući u obzir opterećenje)
• Električna čvrstoća: 250 V prema Analog-GND
• Osnovni status s uključenim modulom: I ≤ 40 µA
• Napon izvora (UQ) za način potrošača: 10 ... 30 V
• Zahtjev za prostor: 4 TE
• Radni podaci:
  • 5 V DC: 85 mA
  • 24 V DC: 130 mA

Dodatne značajke:

• Automatsko testiranje:
  • Linearnost DA-pretvarača
  • Međusobni utjecaj između izlaza
  • Sigurnosno isključivanje
• Specifikacije kabela:
  • Vrsta kabela: LiYCY
  • Dimenzije: 8 x 0,5 mm², d = 120 mm, q = 2,5 mm²
  • Boje za povezivanje kanala: Specifične boje dodijeljene svakom kanalu.
  • Flat Pin utikač: 2,8 x 0,8 mm², 6,3 x 0,8 mm za ekran kabela, treba ga spojiti na uzemljenje ispod utora.
• Redundantno povezivanje struje:
  • Ukupna struja prema opterećenju (RB) je zbroj pojedinačnih struja.
  • Dozvoljeni otpor opterećenja je prepolovljen u redundantnom načinu rada.
  • Paralelni kanali moraju raditi u istom načinu (izvor ili potrošač).
  • Svaki izlazni kanal treba generirati polovicu ukupne struje radi uravnoteženja opterećenja i smanjenja temperaturne pogreške.
• Bipolarno povezivanje struje:
  • Podržava izlazne struje između -20 mA do +20 mA.
  • Ukupna struja je zbroj pojedinačnih struja (IG1 = I11 - I21 ili IG2 = I12 - I22).
  • Pozitivni i negativni dijelovi struje generirani su različitim modulima radi preciznosti.

Napomene za rad:

• Nekorišteni kanali moraju biti zatvoreni skakačem kako bi se spriječile poruke o pogrešci modula.
• Osigurajte pravilno programiranje u korisničkom programu za točno upravljanje načinom rada i generiranjem struje.
