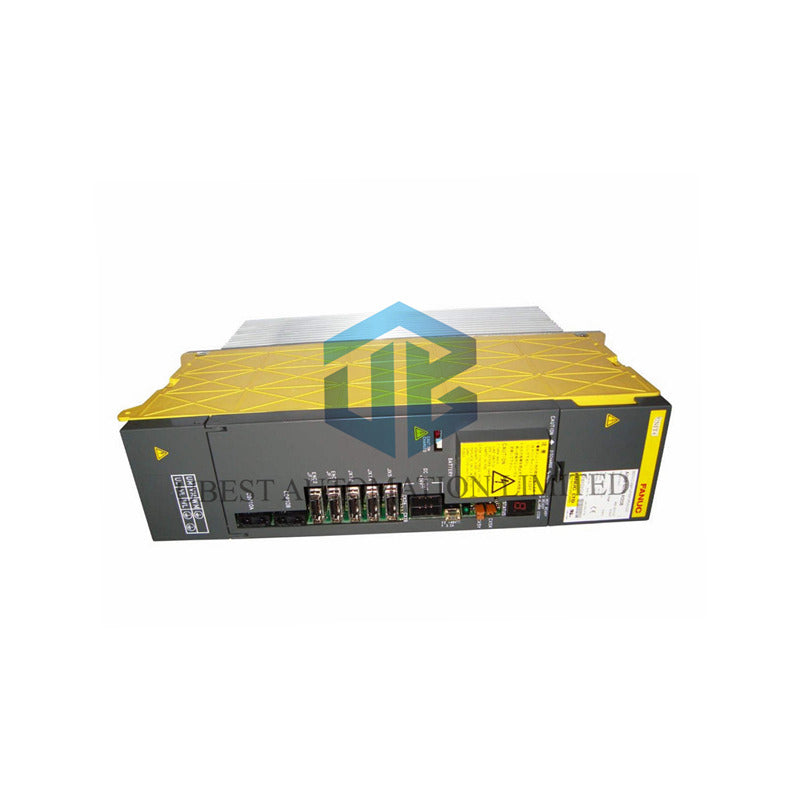

Dvosmjerni visokoučinkoviti upravljački sustav: FANUC A06B-6096-H208 servo pojačalo

FANUC A06B-6096-H208 je robusni modul servo pojačala za dvije osi. Pruža značajnu snagu za zahtjevne industrijske automatizacijske i CNC sustave. Ova jedinica omogućuje preciznu kontrolu za dvije motorske osi iz jednog kompaktnog pogona. Dizajn osigurava pouzdan rad u zahtjevnim radnim uvjetima.

Osnovne specifikacije snage i performansi

• Kod proizvoda: FANUC A06B-6096-H208 modul servo pojačala.
• Konfiguracija osi: Kontrolira dvije neovisne osi (L-os i M-os).
• Izlazna struja po osi: Kontinuirani radni napon od 18,7 ampera za svaku os.
• Ukupna snaga: 9,5 kW za aplikacije visokih zahtjeva.
• Izlazni napon: Maksimalni izlazni napon od 230 volti AC.

Električni ulaz i integracija sustava

• Raspon ulaznog napona: Radi na ulaznom naponu od 283 do 325 volti DC.
• Izvor napajanja: Dizajniran za povezivanje sa stabilnim DC napajanjem.
• Upravljačko sučelje: Integrira se s FANUC CNC sustavima putem visokobrzinskog digitalnog sabirničkog sučelja.
• Indikacija statusa: Uključuje LED indikatore za praćenje statusa rada u stvarnom vremenu.

Značajke zaštite i trajnost

• Električna zaštita: Sveobuhvatna zaštita od prekomjerne struje, prenapona i pregrijavanja.
• Otpornost na okoliš: Podnosi vibracije do 5G za ugradnju na pokretnim strojevima.
• Visinska ocjena: Pouzdan rad na nadmorskim visinama do 1000 metara.
• Termalni dizajn: Inženjerski sustav hlađenja za upravljanje toplinom pri punom opterećenju.

Fizičke i okolišne specifikacije

• Radna temperatura: Raspon od 0°C do 40°C (32°F do 104°F).
• Težina: Približno 22 funte (9,98 kilograma).
• Ugradnja: Standardni oblik za montažu u ormare ili na ploče u upravljačkim ormarima.
• Vlažnost: Dizajniran za standardna industrijska okruženja; specifične granice relativne vlažnosti pogledajte u priručniku.

Dodatni tehnički parametri

• Frekvencija preklapanja: Optimizirana PWM nosiva frekvencija za učinkovitu kontrolu motora i nisku razinu buke.
• Propusni opseg odziva: Visokopropusni strujni krug za dinamičku i preciznu kontrolu momenta.
• Komunikacijski protokol: Koristi FANUC-ov vlasnički serijski protokol za brzu razmjenu podataka.

Pakiranje, jamstvo i logistika

• Sadržaj paketa: Uključuje FANUC modul servo pojačala spreman za instalaciju.
• Jamstvo proizvoda: Ovaj proizvod ima standardno jamstvo od 12 mjeseci od datuma kupnje.
• Metode dostave: Dostavljamo globalno koristeći ekspresne prijevoznike FedEx, UPS i DHL.

Profesionalna integracija i često postavljana pitanja

• Koja je prednost dvosmjernog pojačala poput ovog?
• Štedi prostor i troškove u usporedbi s dva pojedinačna pogona. Idealno je za kontrolu dviju usko povezanih osi, poput X i Y osi gantry sustava, gdje je koordinirani pokret ključan.
• Ulaz je 283-325V DC. Što osigurava ovaj napon?
• Poseban FANUC modul napajanja (PSU) pretvara AC mrežni napon u regulirani DC sabirnički napon. Više servo pojačala dijeli ovaj zajednički DC link, čime se poboljšava ukupna učinkovitost sustava i mogućnost regenerativnog kočenja.
• Mogu li obje osi istovremeno isporučiti 18,7A za kontinuirani rad?
• Ukupna snaga od 9,5 kW sugerira da obje osi mogu raditi blizu pune struje, ali postoje toplinski ograničenja. Pogledajte krivulje smanjenja snage u priručniku. Istovremena maksimalna opterećenja mogu zahtijevati dodatno hlađenje kako bi se spriječili kvarovi zbog pregrijavanja.
• Što LED indikatori obično prikazuju?
• LED diode obično pokazuju status napajanja (PWR), spremnost (RDY), uvjete kvara (ALM) i ponekad status pojedine osi. Bljeskajući uzorci često signaliziraju specifične kodove pogrešaka za dijagnostiku.
• Je li ovo pojačalo prikladno za stroj s visokim inercijskim opterećenjima?
• Da, struja od 18,7A pruža visoki moment. Međutim, potrebno je pravilno podešavanje upravljačkih petlji pogona (korištenjem FANUC parametara) za stabilizaciju sustava i sprječavanje oscilacija pri ubrzavanju velikih inercijskih opterećenja.
