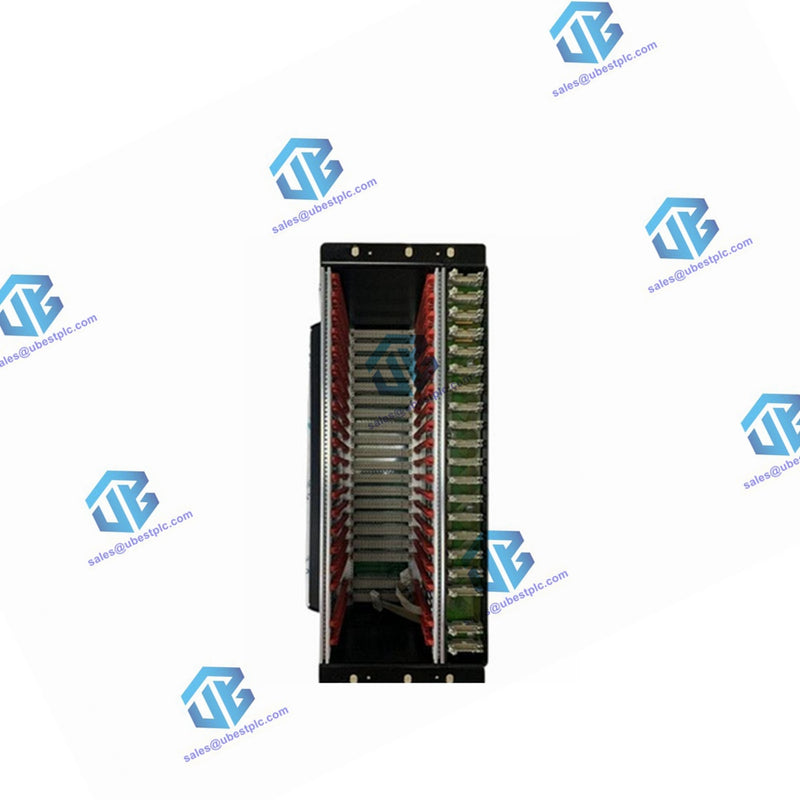

Pregled kućišta IOCHAS-0001R

Kućište IOCHAS-0001R dizajnirano je za smještaj do 9 parova redundantnih IO modula, pružajući robusno rješenje za sigurnosno kritične primjene unutar Safety Manager sustava.

Komponente:

• Kućište IO: Mehaničko kućište širine 19 inča s pokrovnim pločama, koje može primiti do 18 IO modula konfiguriranih u parovima.
• IO-0001 moduli: Smješteni u utorima 20 i 21, ovi moduli su ključni za ispravan rad redundantnog IO sustava.
• Slepi prednji dio: Pokriva utor 19, koji se ne koristi za IO module.

Konfiguracija:

• Kućište ima 21 utor (širine 4TE), numeriranih od 1 do 21.
• Utor 1 do 18 dostupan je za IO module, konfigurirane u parovima.
• IO moduli u neparnim utorima i IO-0001 modul u utoru 20 kontrolirani su od strane Kontrolnog procesora 1.
• IO moduli u parnim utorima i IO-0001 modul u utoru 21 kontrolirani su od strane Kontrolnog procesora 2.
• Utor 19 se ne koristi.

Tehničke specifikacije:

Općenito:

• Brojevi tipova: FS-IOCHAS-0001R, FC-IOCHAS-0001R
• Odobrenja: CE, UL, CSA, TUV, FM

Potrošnja energije:

• 5V-1: 35 mA (IO-0001 utor 20)
• 5V-2: 35 mA (IO-0001 utor 21)

Dimenzije:

• Visina:
  • 1 + 3 + 1 HE za prvo IO kućište
  • 4 HE za svako sljedeće IO kućište
  • 44,5 + 133,4 + 44,5 mm (1,75 + 5,25 + 1,75 inča)
• Širina: 482,6 mm (19 inča)
• Dubina: 280 mm (11 inča)

Težina:

• Težina: 8,5 kg (18,7 lbs)
