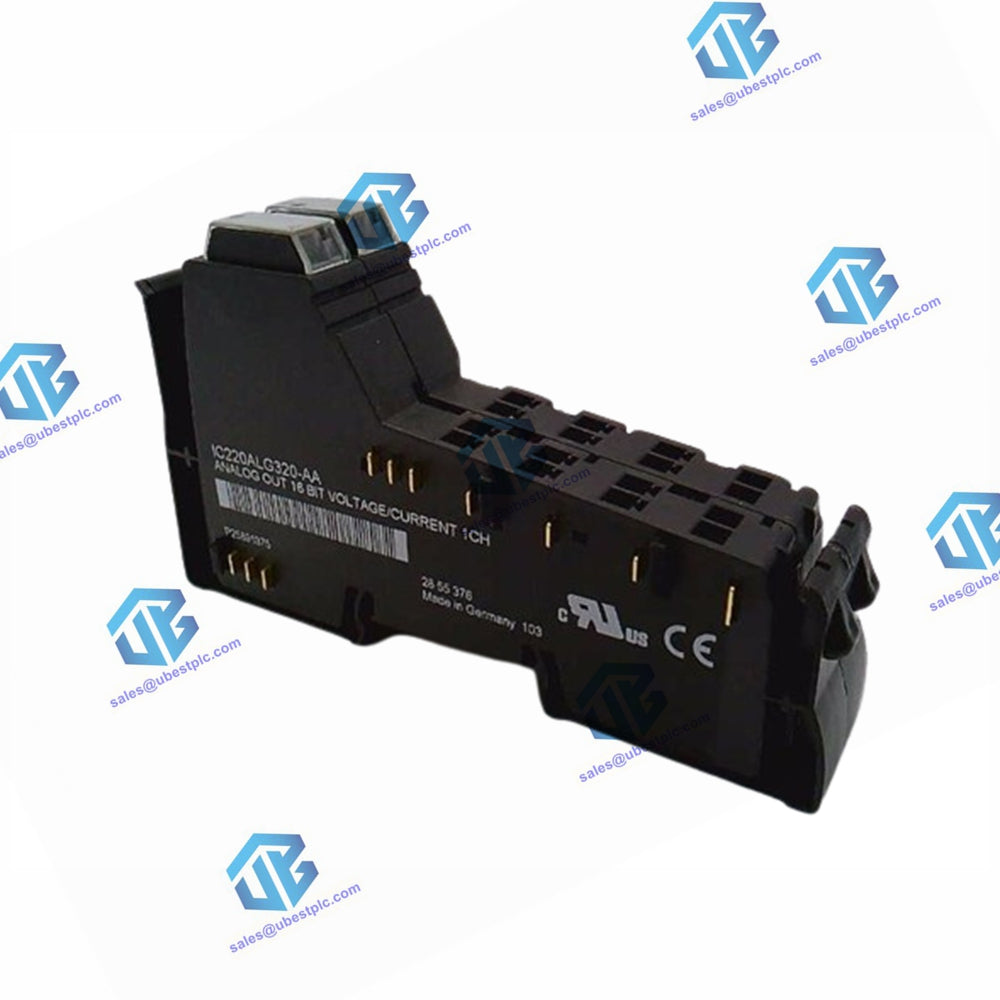

GE Fanuc IC220ALG320 modul za analogni izlaz
Manufacturer:
GE
Product No.:
IC220ALG320
Condition:
In Stock
Product Type:
Analogni izlazni modul
Product Origin:
USA
Weight:
200g
Shipping port:
Xiamen
Warranty:
12 months
UBEST – Pouzdani globalni dobavljač dijelova za automatizaciju
Nudimo širok asortiman industrijskih rezervnih dijelova za automatizaciju na skladištu. Svi proizvodi dolaze s 12-mjesečnim jamstvom i 30-dnevnim povratom novca zbog problema s kvalitetom.
Pregled
Emerson / GE Fanuc IC220ALG320 je modul za analogni izlaz dizajniran za pružanje naponskih ili strujnih signala s rezolucijom od 16 bita. Idealan je za razne industrijske primjene koje zahtijevaju preciznu kontrolu analognog izlaza. Modul zahtijeva I/O terminalnu traku (IC220TBK203), koja se naručuje zasebno.
Ključne značajke
- Pojedinačni analogni izlaz: Podržava ili izlaz napona ili struje; može se koristiti samo jedan izlaz u isto vrijeme.
- Vrsta veze: Kompatibilno s 2-žičnom tehnologijom za veze aktuatora.
-
Izlazni rasponi:
- Struja: 0 mA do 20 mA, 4 mA do 20 mA
- Napon: 0 V do 10 V
- Brza ažuriranja podataka: Vrijeme obrade ažuriranja podataka, uključujući konverziju, manje je od 1 ms.
Informacije o narudžbi
| Broj dijela | Opis |
|---|---|
| IC220ALG320 | Modul analognog izlaza (16-bitni napon/struja, 1 kanal) |
| IC220TBK203 | Set terminalne trake (potreban) |
Tehničke specifikacije
| Specifikacija | Detalji |
|---|---|
| Dimenzije kućišta | 24,4 mm x 120 mm x 71,5 mm |
| Stil povezivanja | 2-žična tehnologija |
| Radna temperatura | -25°C do +55°C (-13°F do +131°F) |
| Temperatura skladištenja | -25°C do +85°C (-13°F do +185°F) |
| Radna vlažnost | 75% prosječno; 85% povremeno |
| Stupanj zaštite | IP 20 (IEC 60529) |
| Klasa zaštite | Klasa 3 (VDE 0106, IEC 60536) |
| Potrošnja energije | Približno 1,425 W tipično |
Specifikacije analognog izlaza
| Značajka | Specifikacija |
|---|---|
| Broj izlaza | 1 (konfigurirano prema terminalu) |
| Rezolucija | 16 bita (izravni binarni) |
| Izlazno opterećenje (napon) | Maksimalno specificirano po aplikaciji |
| Izlazno opterećenje (struja) | Maksimalno specificirano po aplikaciji |
| Ažuriranje podataka procesa | < 1 ms |
Tolerancije pogreške izlaza
| Vrsta pogreške | Izlazni naponi (konačna vrijednost 10V) |
|---|---|
| Pogreška pomaka | ±0,03% |
| Pogreška pojačanja | ±0,10% |
| Ukupna pogreška | ±0,15% |
Temperaturna reakcija
| Raspon temperature | Pomak napona pomaka | Pomak pojačanja |
|---|---|---|
| -25°C do +55°C | ±10 ppm/K (tipično) | ±30 ppm/K (tipično) |
Električna izolacija
- Izolacija osigurana: DC/DC pretvaračem koji osigurava odvajanje između logičkog i I/O područja.
- Zajednički potencijali: Glavno napajanje 24V, napon segmenta 24V i GND dijele isti potencijal; funkcionalno uzemljenje (FE) je odvojeno.
Poruke o pogreškama sustavu upravljanja
- Prekid napajanja komunikacija: Poruke o pogreškama I/O bit će poslane jedinici mrežnog sučelja (NIU) u slučaju kvara ili prekida napajanja komunikacija.
Primjene
- Industrijska automatizacija: Idealno za preciznu kontrolu raznih procesa i sustava.
- Upravljanje procesom: Pogodno za kontinuirane i kritične aplikacije upravljanja procesom.
