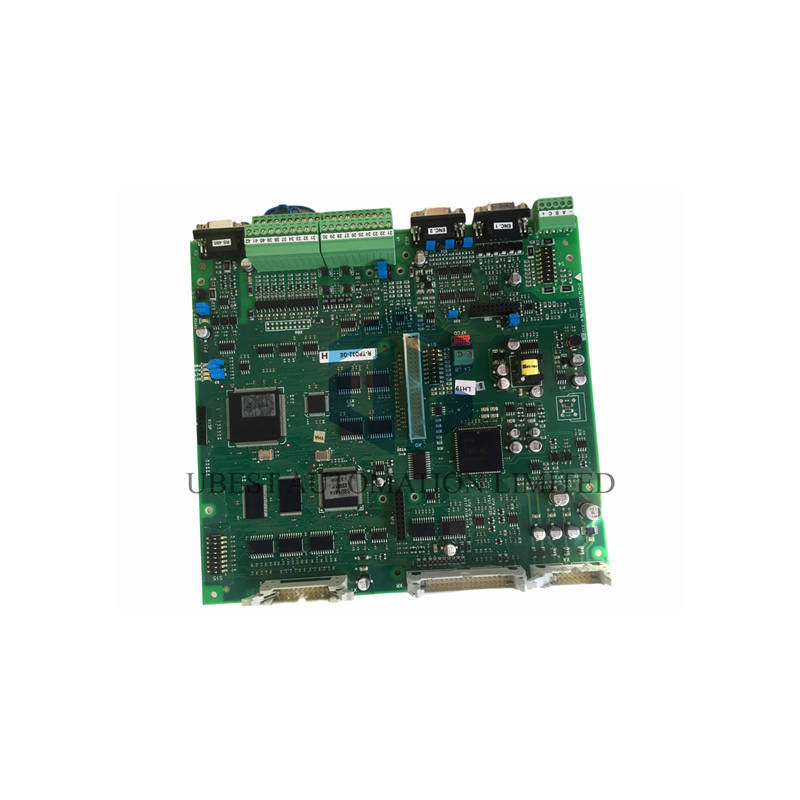

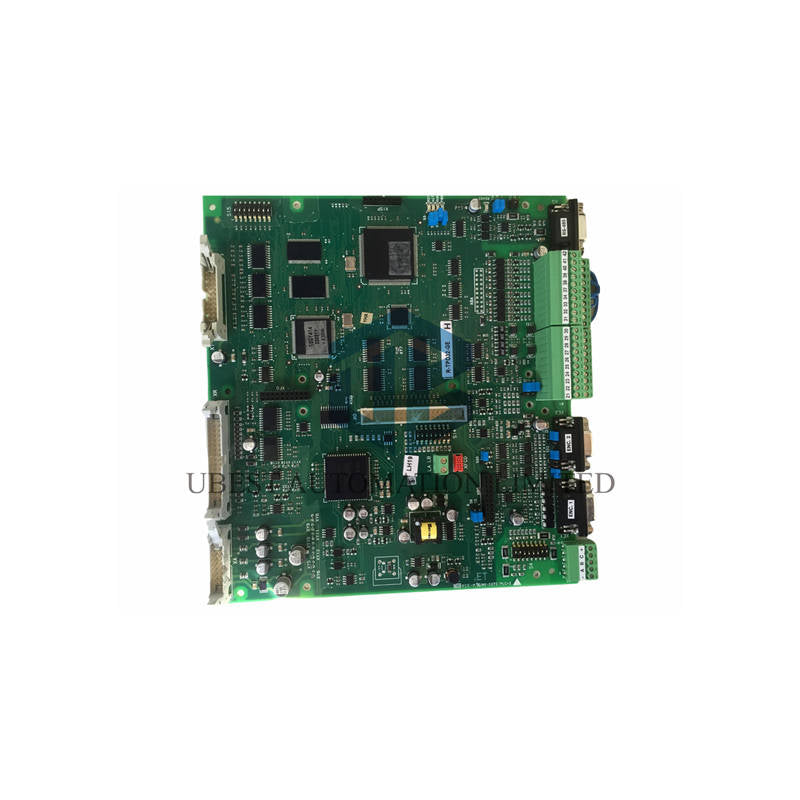

Terminalna ploča za hitno isključenje turbine za kritičnu zaštitu

General Electric IS200TREAH2A pruža osnovne sigurnosne funkcije za rad turbine. Ova TREA terminalna ploča služi kao ključna komponenta u Mark VIe kontrolnim sustavima. Omogućuje pouzdanu funkciju hitnog isključenja s trostrukom modularnom redundancijom. Ploča osigurava maksimalnu zaštitu turbine i osoblja.

Identifikacija proizvoda i pregled

• Proizvođač: General Electric
• Model: IS200TREAH2A
• Sustav: Mark VIe kontrolna platforma
• Funkcija: Terminalna ploča za hitni isključivač turbine

Tehničke specifikacije

• Fizičke dimenzije: 33,0 cm V x 17,8 cm Š
• Radna temperatura: -30 do +65°C raspon
• Mjerenje brzine: 9 pasivnih uređaja za pulsnu frekvenciju
• Ulazni priključci: Dostupno 48 korisničkih ulaznih točaka
• Izlazni kontakti: Skupovi od 24 VDC i 125 VDC
• Nadzor napona: 4 detekcijska kruga (24-125 VDC)
• Redundancija: Trostruka modularna redundancija (TMR)
• Tehnologija montaže: Komponente za površinsku montažu
• Vrste priključaka: Utični barijerni i europski stil
• Ulazi brzine: 3 sekcije (X/Y/Z) sa po 3 uređaja
• Konfiguracija releja: 6 uređaja po sklopu glasanja
• Senzori napona: 3 izolirana ulaza opće namjene
• Konfiguracija džampera: Mogućnost razdvajanja ulaza brzine
• Proširenje: Konektori za dodatne ploče
• Izrada: Komponente industrijske kvalitete

Ključne sigurnosne značajke

• TMR glasanje: logika glasanja 2-od-3 kontrolera
• Nadzor releja: Kontinuirano otkrivanje kratkog spoja
• Nadzor napona: Nadzor napajanja i solenoida
• Mjerenje brzine: Sposobnost detekcije nazubljenog kotača
• Nadzor niza isključenja: Potpuna provjera integriteta kruga
• Generiranje alarma: Automatski sustav obavještavanja o kvarovima
• Fleksibilnost ulaza: Više opcija terminalnih blokova
• Spremno za proširenje: Mogućnost budućeg proširenja značajki

Zahtjevi za instalaciju

• Montirajte u kućište s kontroliranim okruženjem
• Održavajte propisani radni temperaturni raspon
• Ispravno se povežite s PPRO paketima ulaza/izlaza turbine
• Konfigurirajte blokove skakača za raspodjelu ulaza brzine
• Provjerite sve terminalne veze za sigurno prianjanje
• Testirajte krugove nadzora napona nakon instalacije
• Potpuno provjerite funkcionalnost TMR glasovanja
• Provjerite rad sustava za otkrivanje kratkog spoja releja

Sadržaj paketa

• Jedna GE IS200TREAH2A terminalna ploča
• Priručnik za instalaciju i konfiguraciju
• Terminalne stezaljke i priključna oprema
• Dokumentacija tehničkih specifikacija

Jamstvo pokriće

• 12-mjesečno sveobuhvatno jamstvo proizvoda
• Zaštita od proizvodnih nedostataka
• Obveza jamstva performansi
• Dostupnost tehničke podrške

Informacije o isporuci

• FedEx međunarodna ekspresna usluga
• UPS svjetska mreža dostave
• DHL globalne opcije prijevoza
• Pruženo potpuno praćenje pošiljke

Tehnička pitanja i odgovori

• Kako sustav glasanja TMR funkcionira?
• Dva od tri kontrolera moraju istovremeno glasati za zatvaranje releja, stvarajući vodljive putove kroz šest form uređaja za aktivaciju isključenja.
• Koju sposobnost mjerenja brzine ploča pruža?
• Devet pasivnih pulsnih uređaja detektira zupčaste kotače, mjereći brzinu turbine preko tri odvojena X/Y/Z dijela za redundanciju.
• Koje razine napona podržavaju izlazni kontakti?
• Ploča pruža dva seta kontakata koji rade na razinama od 24 VDC i 125 VDC za različite zahtjeve sustava isključenja.
• Kako sustav za otkrivanje kratkog spoja na releju funkcionira?
• Senzorski krugovi prate napon preko releja kada su naredili otvaranje, otkrivajući kratke spojeve i generirajući alarmne signale za PPRO pakete.
• Koje mogućnosti proširenja ploča nudi?
• Konektori na dodatnoj ploči omogućuju opcionalno proširenje funkcija, dok jumper blokovi omogućuju fleksibilnost distribucije ulaza brzine.
