Opis proizvoda

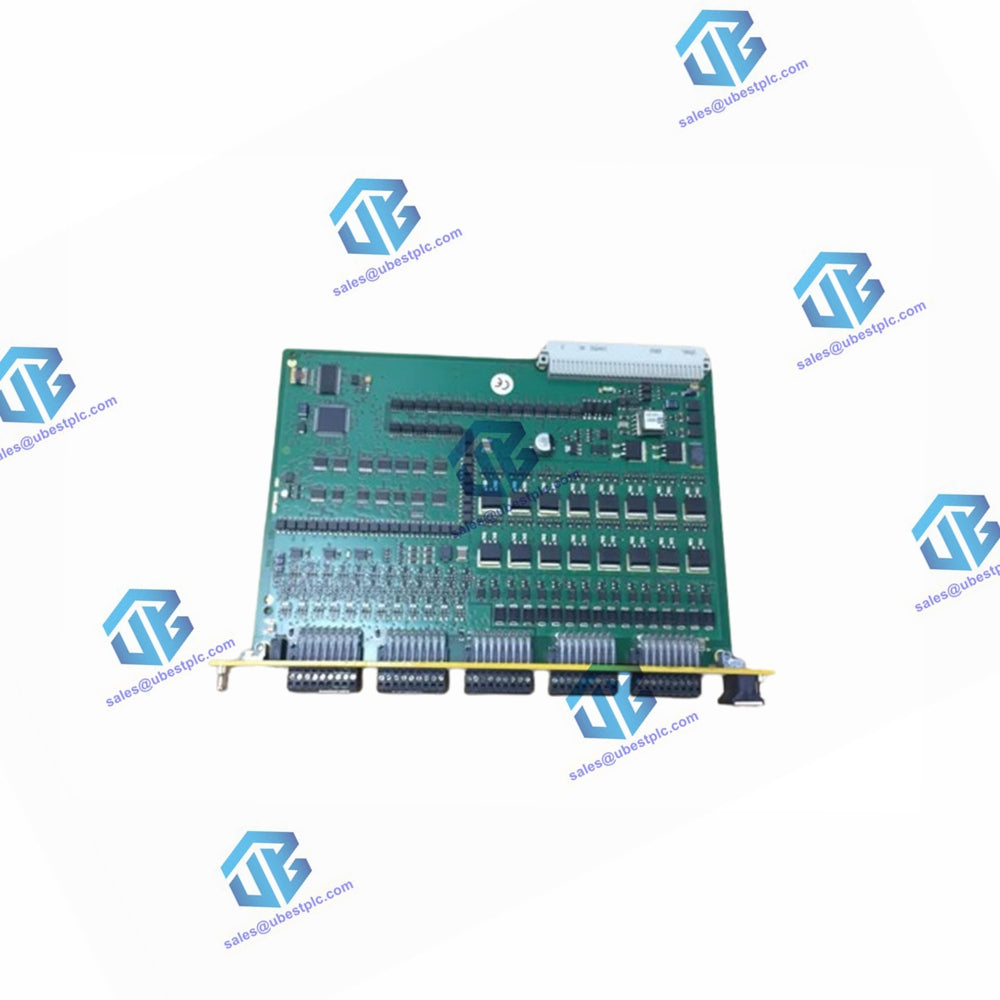

F60 DIO 24/16 01 (F60DIO24/1601) je modul dizajniran za modularni F60 HIMatrix sustav, koji se koristi u sigurnosno povezanim primjenama. Uključuje 24 digitalna ulaza i 16 digitalnih izlaza, svi galvanijski odvojeni. Modul radi s naponom napajanja od 24 VDC i pridržava se različitih okolišnih i sigurnosnih standarda.

Tehničke specifikacije

Opće specifikacije

• Radni napon: 24 VDC, -15...+20 %, rPP ≤ 15 %
• Radni podaci: 24 VDC / 380 mA; 3.3 VDC / 150 mA
• Temperatura okoline: 0...+60 °C
• Temperatura skladištenja: -40...+85 °C
• Zahtjev za prostorom: 6 RU, 4 HP
• Težina: 260 g

Digitalni ulazi

• Broj ulaza: 24
• Ulazni napon:
  • Visoka razina: 10...30 V (nom. 24 VDC)
  • Niska razina: max. 5 V
• Ulazna struja:
  • Visoka razina: 2 mA pri 10 V, 5 mA pri 24 V
  • Niska razina: 1 mA pri 5 V
• Točka preklopa: tip. 7.5 V
• Napajanje: 3 x 20 V / 100 mA (pri 24 V), kratkospojno zaštićeno

Digitalni izlazi

• Broj izlaza: 16
• Izlazni napon: 18.4...26.8 VDC
• Unutarnji pad napona: max. 2 V pri 2 A
• Zaštita od preopterećenja: Ako je preopterećen, izlazi se isključuju na 10 s dok preopterećenje ne prestane. Ako je ukupno opterećenje > 8 A, svi izlazi se isključuju na 10 s.

Pokazatelji i LED diode

• RUN LED (zelena): Pokazuje da je prisutan radni napon.
• ERR LED (crvena): Pokazuje kvarove modula ili vanjske kvarove.
• I/O LED diode (žute): Pokazuju status ulaza i izlaza (aktivno ili neaktivno).

Zahtjevi za okoliš

• Razred zaštite: III (IEC/EN 61131-2)
• Stupanj onečišćenja: II (IEC/EN 61131-2)
• Visina: < 2000 m
• Kućište: Standard IP20

Dostupne varijante

1. DIO 24/16 01: Standardni modul s 24 digitalna ulaza i 16 digitalnih izlaza.
2. DIO 24/16 014: Poboljšana verzija s radnim temperaturnim rasponom -25...+70 °C, testirana na vibracije i udarce prema EN 50125-3 i EN 50155, klasa 1B prema IEC 61373.

Montiranje i povezivanje

• Modul se može lako montirati i ukloniti te pruža detaljne upute za povezivanje digitalnih ulaza i izlaza.
• Posebne su razmatranja za prenapone na digitalnim ulazima i odgovarajuća svojstva kabela i utikača.

Sigurnost i reakcije na kvarove

• Dizajniran za upotrebu u sigurnosno povezanim sustavima (SIL 3 prema IEC 61508).
• Uključuje specifične mehanizme reakcije na kvarove, poput isključivanja napajanja u sigurno stanje kada se otkriju kvarovi.

Ovi detalji su ključni za razumijevanje mogućnosti i zahtjeva modula DIO 24/16 01, osiguravajući njegovu pravilnu i sigurnu upotrebu u relevantnim primjenama.
