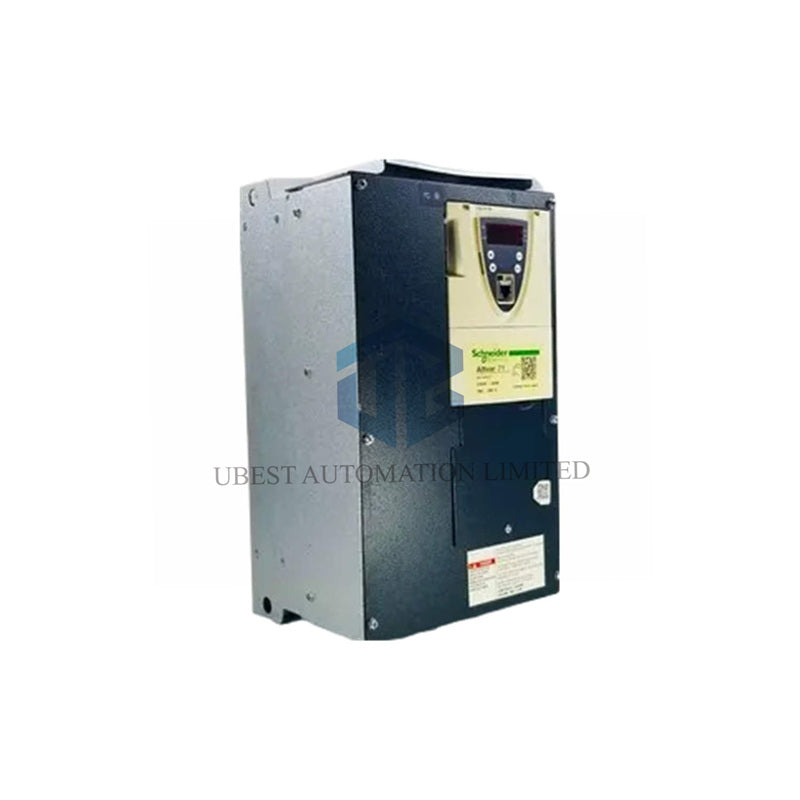

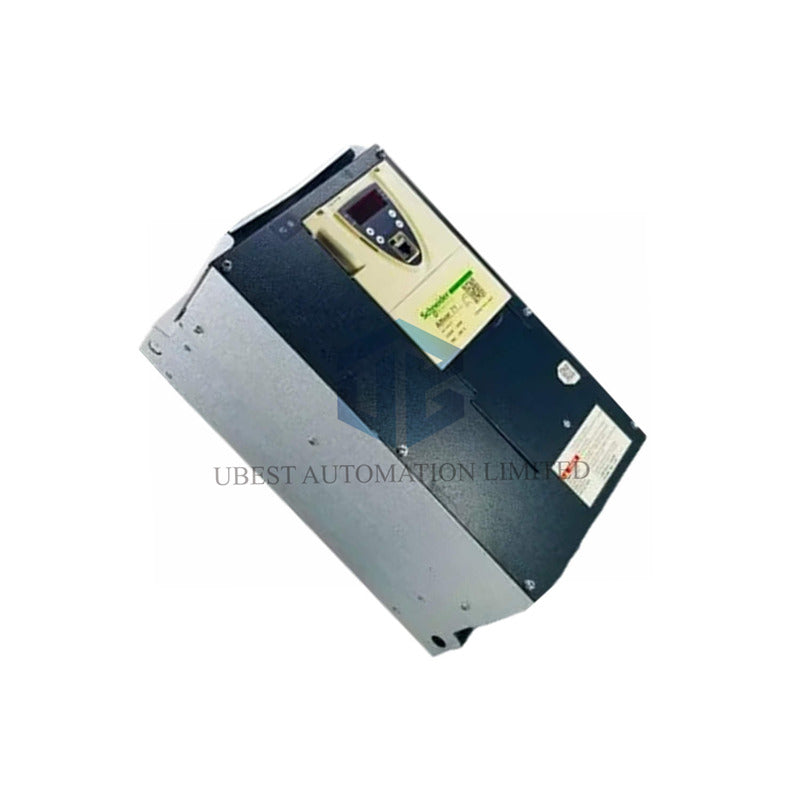

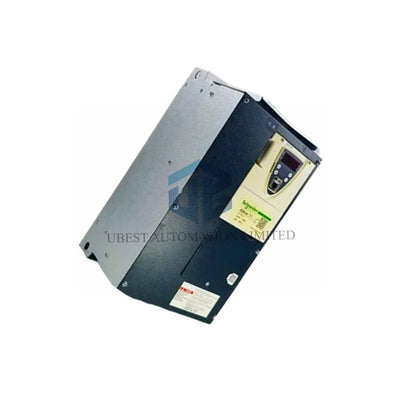

Schneider Electric ATV71HD22N4: Premium pretvarač brzine za tešku kontrolu motora

Osnovne tehničke specifikacije i performanse

• Proizvođač: Schneider Electric
• Model: ATV71HD22N4
• Vrsta proizvoda: Pretvarač brzine (VSD)
• Snaga motora: 22 kW / 30 KS (3-fazni 380...480V)
• Ulazni napon: 480V AC, 3-fazni (raspon: 323…528 V)
• Nominalna izlazna struja: 40 A @ 460V / 48 A @ 380V
• Raspon izlazne frekvencije: 0,1 do 599 Hz
• Kontrolni profili: Kontrola vektora toka bez senzora (SFVC), kontrola vektora toka sa senzorom, V/F
• Komunikacijski portovi: Integrirani Modbus (RTU) i CANopen
• Frekvencija preklapanja: Podesiva 1 do 16 kHz

Napredna kontrola i preciznost mjerenja

• ATV71HD22N4 osigurava vrhunsku kontrolu kretanja za asinhrone i sinkrone motore.
• Ostvaruje širok raspon brzina do 1:1000 u zatvorenom krugu s povratnom informacijom enkodera.
• Točnost brzine je +/- 0,01% u zatvorenom krugu s enkoderom.
• Točnost momenta doseže +/- 5% u zatvorenom krugu za precizno upravljanje opterećenjem.
• Pretvarač pruža privremenu sposobnost preopterećenja momenta od 170% tijekom 60 sekundi.

Robusna otpornost na okolišne uvjete i sigurnost

• Radna temperatura: -10°C do 50°C bez smanjenja performansi.
• Temperatura skladištenja: -25°C do 70°C.
• Zaštitni razred: IP20, prikladan za kontrolirana industrijska okruženja.
• Posjeduje sveobuhvatnu zaštitu od prestruja, prenapona, gubitka faze i toplinskog preopterećenja motora.
• Uključuje funkciju Safe Torque Off (STO) putem sigurnosnog ulaza PWR za zaštitu osoblja.
• Pretvarač zadovoljava ključne standarde: UL, CSA, CE i usklađen je s IEC 61800-3 za EMC.

Ožičenje, priključci i instalacija

• Napojni terminali: Prihvaćaju velike kabele do 50 mm² (AWG 1/0) s momentom zatezanja od 12 N.m.
• Kontrolni terminali: Za kabele 2,5 mm² (AWG 14), s momentom zatezanja od 0,6 N.m.
• I/O konfiguracija: 2 analogna ulaza, 1 analogni izlaz, 7 diskretnih ulaza i 2 konfigurabilna relejna izlaza.
• Maksimalna duljina kabela motora: 100 m ekranirani ili 200 m neekranirani za fleksibilnu instalaciju.
• Ugradnja: Dizajniran za vertikalnu instalaciju (+/- 10 stupnjeva) s integriranim hladnjakom.

Često postavljana pitanja (FAQ)

• Koji motori rade s Altivar 71 pretvaračem? Savršeno upravlja standardnim asinhronim i sinkronim motorima.
• Uključuje li ovaj model kočni otpornik? Ne, ali podržava vanjski otpornik za kočni moment do 150%.
• Mogu li dodati komunikacijske opcije? Da, dostupne su opcijske kartice za Profibus DP, EtherNet/IP, DeviceNet i druge.
