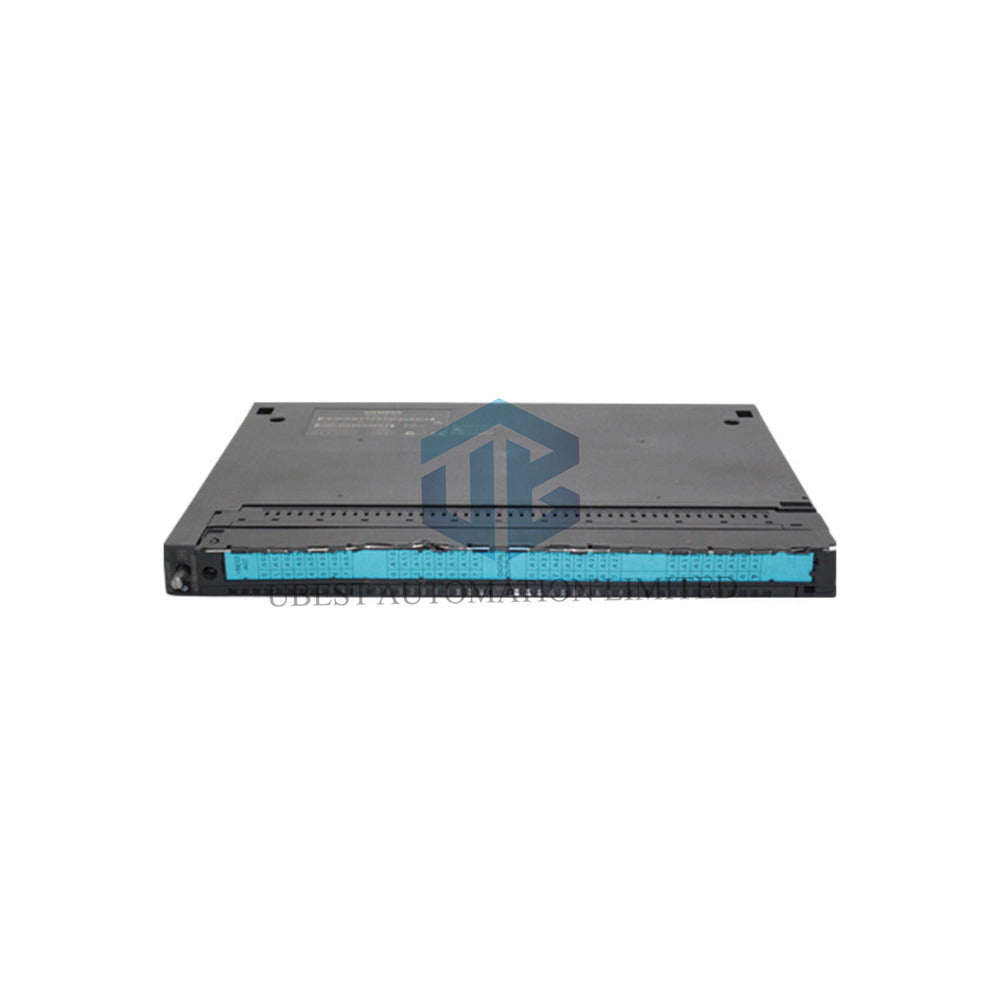

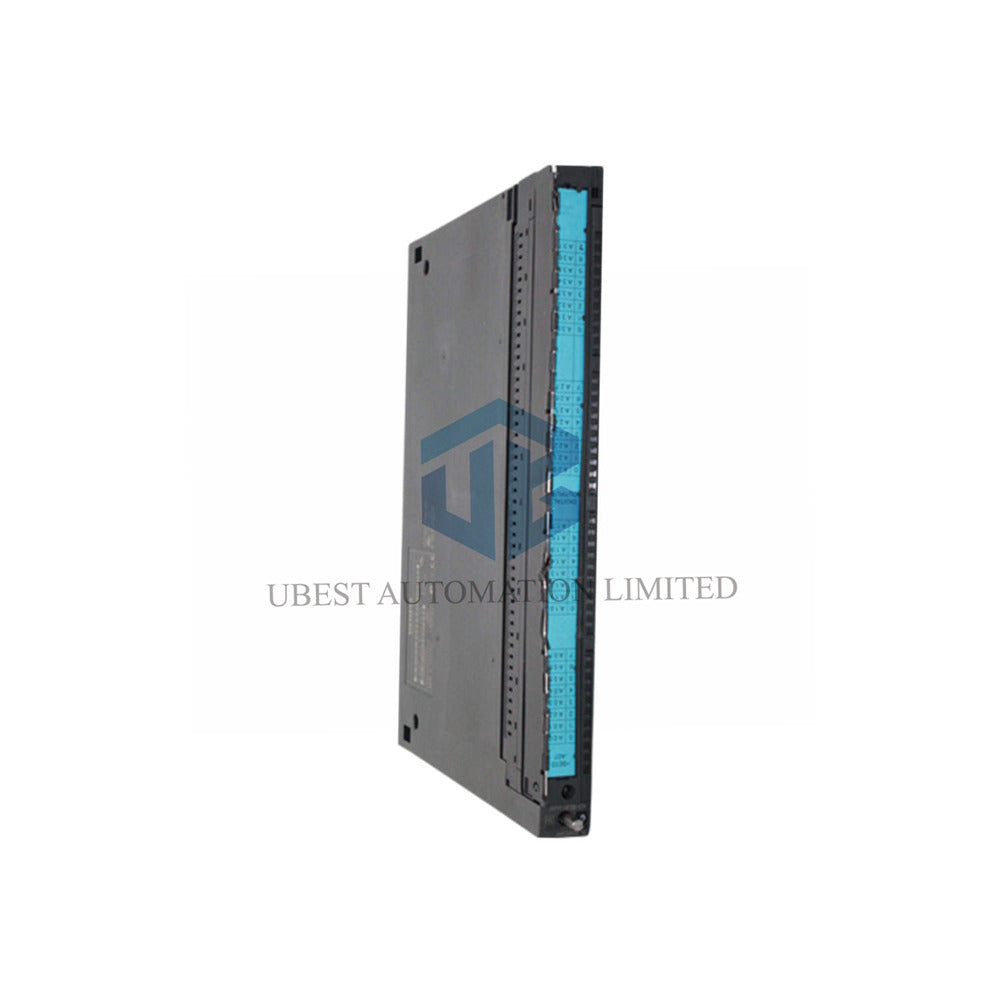

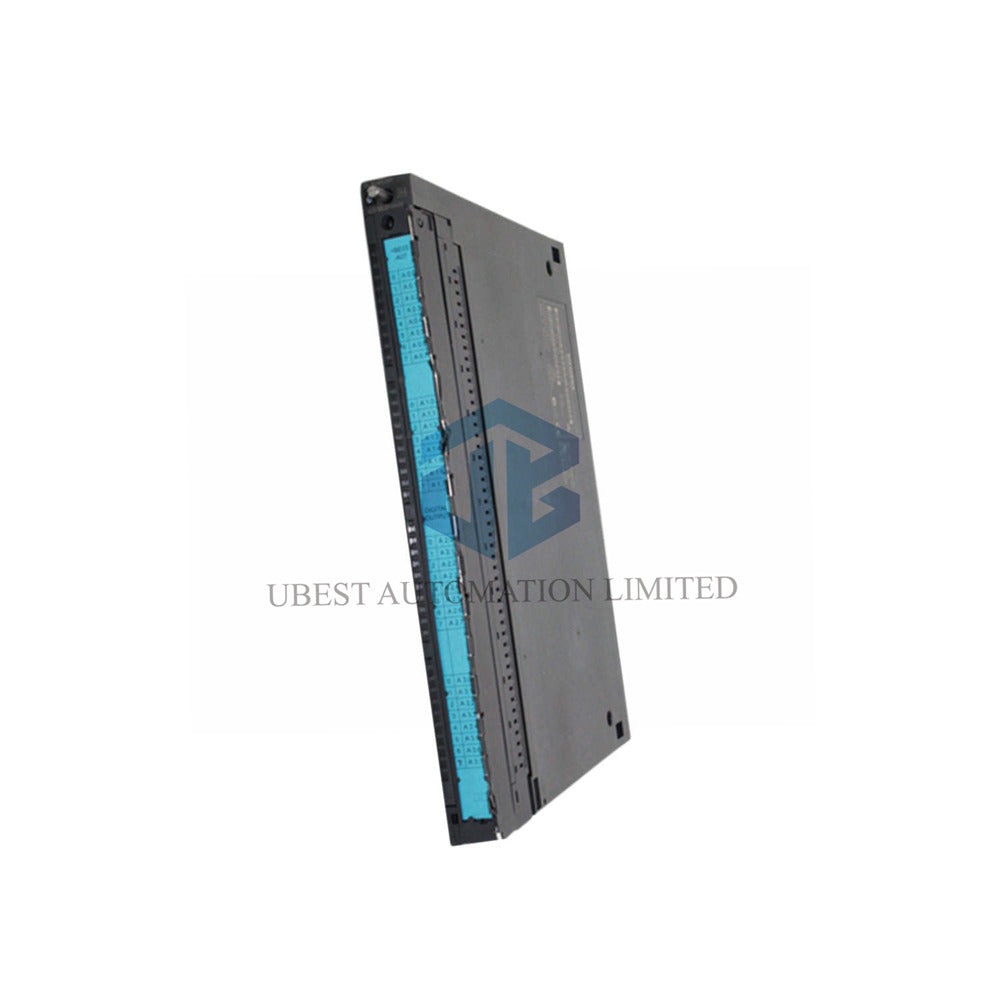

Siemens 6ES7451-3AL00-0AE0 - Visokoučinkoviti modul za pozicioniranje s 3 osi

Preuzmite kontrolu nad preciznim kretanjem s Siemens 6ES7451-3AL00-0AE0 FM 451. Ovaj namjenski modul za pozicioniranje za SIMATIC S7-400 PLC pruža profesionalnu kontrolu kretanja za do tri neovisne osi. Dizajniran za pogone s brzim prijelazom i sporim kretanjem, upravlja složenim zadacima pozicioniranja, funkcijama bregaste osovine i sinkronizacijom, što ga čini idealnim za automatizaciju u obradi, pakiranju i rukovanju materijalom.

Potpune tehničke specifikacije

Marka i serija: Siemens SIMATIC S7-400

Potpuni broj modela: 6ES7451-3AL00-0AE0 (Funkcijski modul FM 451)

Vrsta modula: Modul za pozicioniranje s 3 osi

Upravljačke osi: 3 neovisna kanala

Napon napajanja: 24V DC

Digitalni ulazi: Ukupno 12 (4 po osi) za bregaste osovine, start/stop, referencu

Digitalni izlazi: Ukupno 12 (4 po osi) za smjer, brze/spore brzine

Izlazna struja: Do 600 mA po izlazu

Podržani enkoderi: Inkrementalni (5V RS422 / 24V), apsolutni SSI

Maksimalna frekvencija enkodera: 1 MHz (5V inkrementalni), 50 kHz (24V inkrementalni)

SSI takt: Do 1,25 MHz

Napajanje enkodera: 5V / 210 mA i 24V / 300 mA izlazi

Konfiguracija: Putem uključenog softverskog paketa na CD-u unutar STEP 7

Radna temperatura: 0°C do +55°C

Gubitak snage: Tipično 3,6 W

Prednji konektor: 1 x 48-pinski potreban

Dimenzije (Š x V x D): 50 mm x 290 mm x 210 mm

Težina: Približno 1300 g

Upute za instalaciju i kompatibilnost

Instalirajte 6ES7451-3AL00-0AE0 FM 451 modul u svoj S7-400 stalak. Spojite pogone motora na digitalne izlaze i povratne enkodere na odgovarajuće ulazne priključke. Koristite priloženi softver za konfiguraciju za postavljanje parametara osi, raspona kretanja, brzina i funkcija bregaste osovine. Kompatibilan je s širokim spektrom pogona koji prihvaćaju upravljačke signale za smjer i razinu brzine.

Sadržaj paketa i jamstvo

Što je uključeno: 1 x Siemens FM 451 modul za pozicioniranje (6ES7451-3AL00-0AE0) i softver za konfiguraciju na CD-u.

Naše jamstvo: Ovaj proizvod ima punu 12-mjesečnu garanciju.

Brza globalna dostava

Osiguravamo brzu dostavu širom svijeta putem FedEx, UPS i DHL.

Često postavljana pitanja (FAQ)

Koje vrste pogona ovaj modul može upravljati?

Može upravljati pogonima koji prihvaćaju digitalne signale za naredbe poput "Pokreni desno/lijevo" i "Brza/spora brzina". To uključuje mnoge servo pogone s korak/smjer sučeljem i frekvencijske pretvarače (VFD) s višebrzinskim digitalnim ulazima.

Koja je razlika između brzog prijelaza i sporog kretanja?

Brzi prijelaz je velika brzina koja se koristi za brzo kretanje između pozicija. Sporo kretanje je vrlo spora, precizna brzina koja se koristi za konačni pristup ciljnoj poziciji ili tijekom referenciranja, osiguravajući točnost i sprječavajući prekoračenje.

Mogu li koristiti i inkrementalne i apsolutne enkodere?

Da, modul podržava oba. Inkrementalni enkoderi su uobičajeni za relativno pozicioniranje. Apsolutni SSI enkoderi pružaju jedinstvenu vrijednost pozicije pri uključivanju, čime se eliminira potreba za referenciranjem nakon svakog pokretanja.

Što su "referentne bregaste osovine" i "preokretne bregaste osovine"?

Referentne bregaste osovine su fizički prekidači ili signali senzora koji se koriste za uspostavljanje poznate referentne točke (početne pozicije) osi. Preokretne bregaste osovine djeluju kao hardverski granični prekidači koji odmah zaustavljaju kretanje ako se softverski limiti prekorače, pružajući sigurnosnu zaštitu.

Kako se programira profil kretanja?

Ne pišete tradicionalni kod za kretanje. Koristeći softver za konfiguraciju u STEP 7, definirate ciljne pozicije, brzine i rampe ubrzanja. Modul zatim samostalno izvršava te profile, izvještavajući status glavnom CPU-u.
