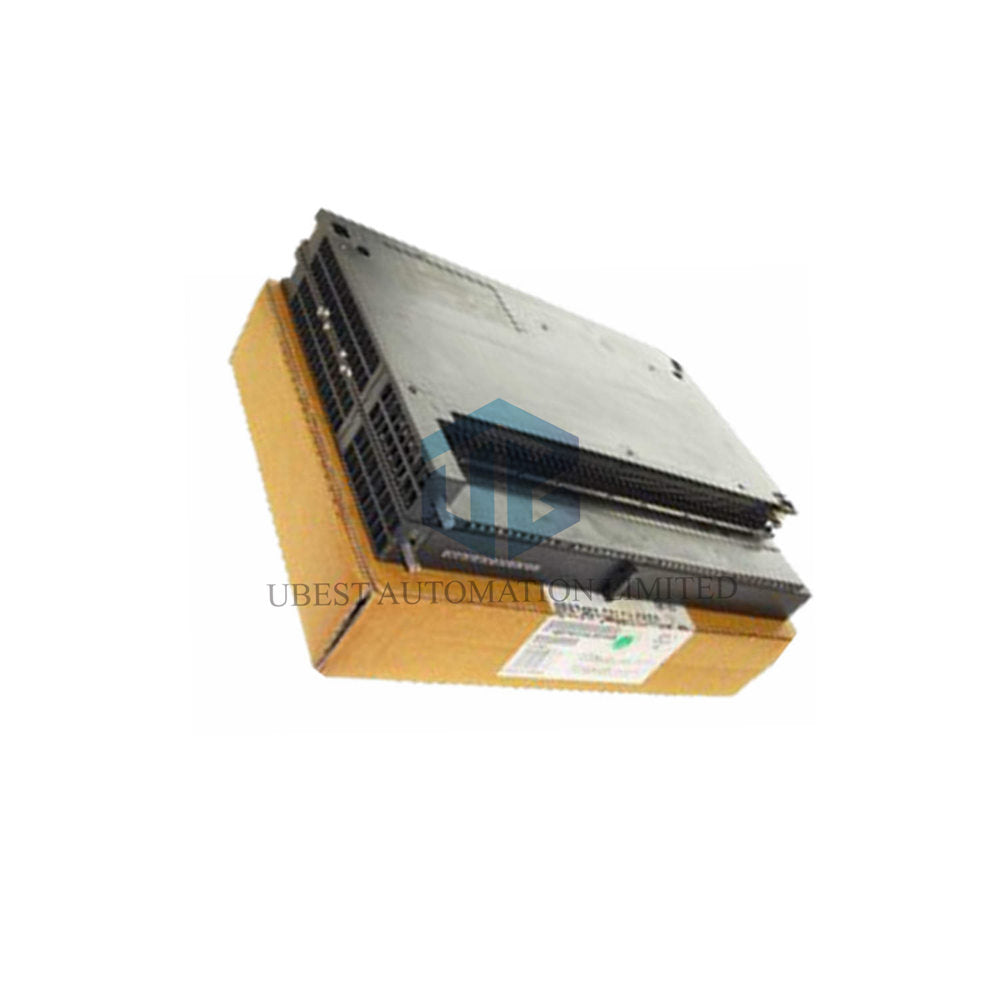

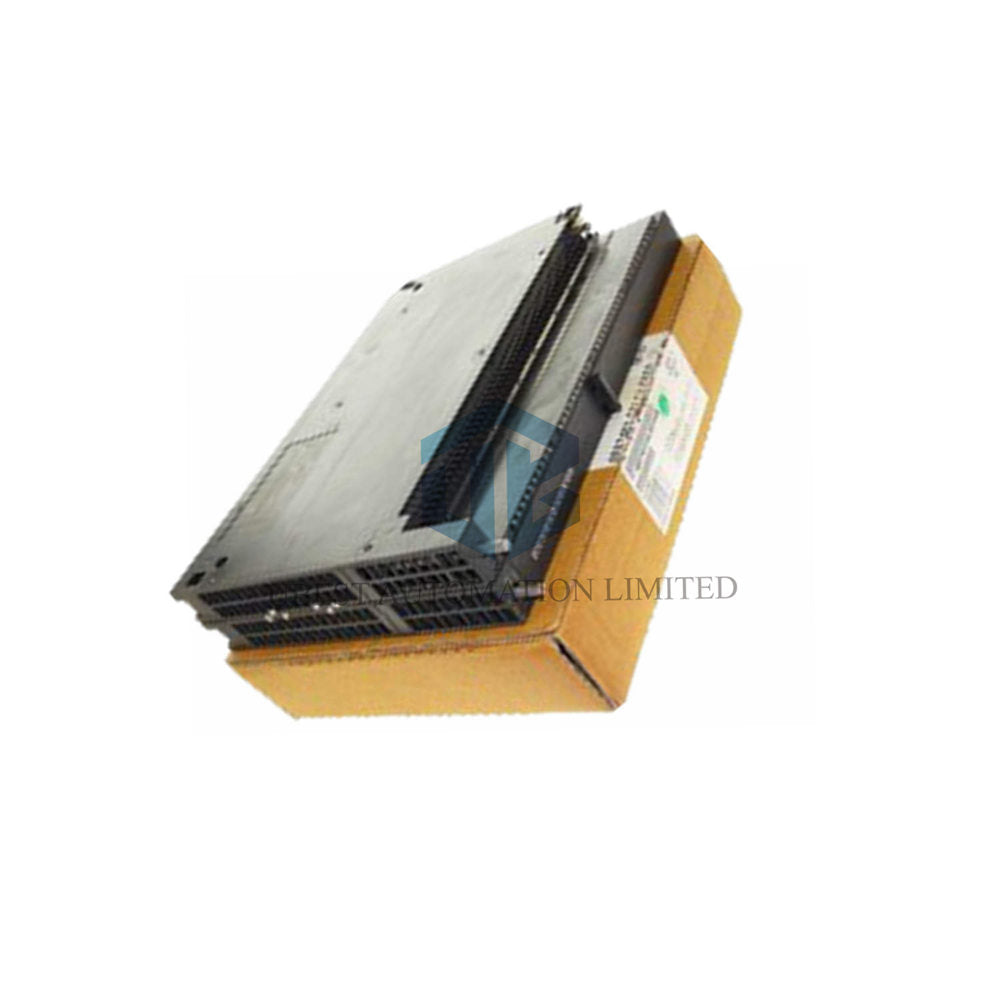

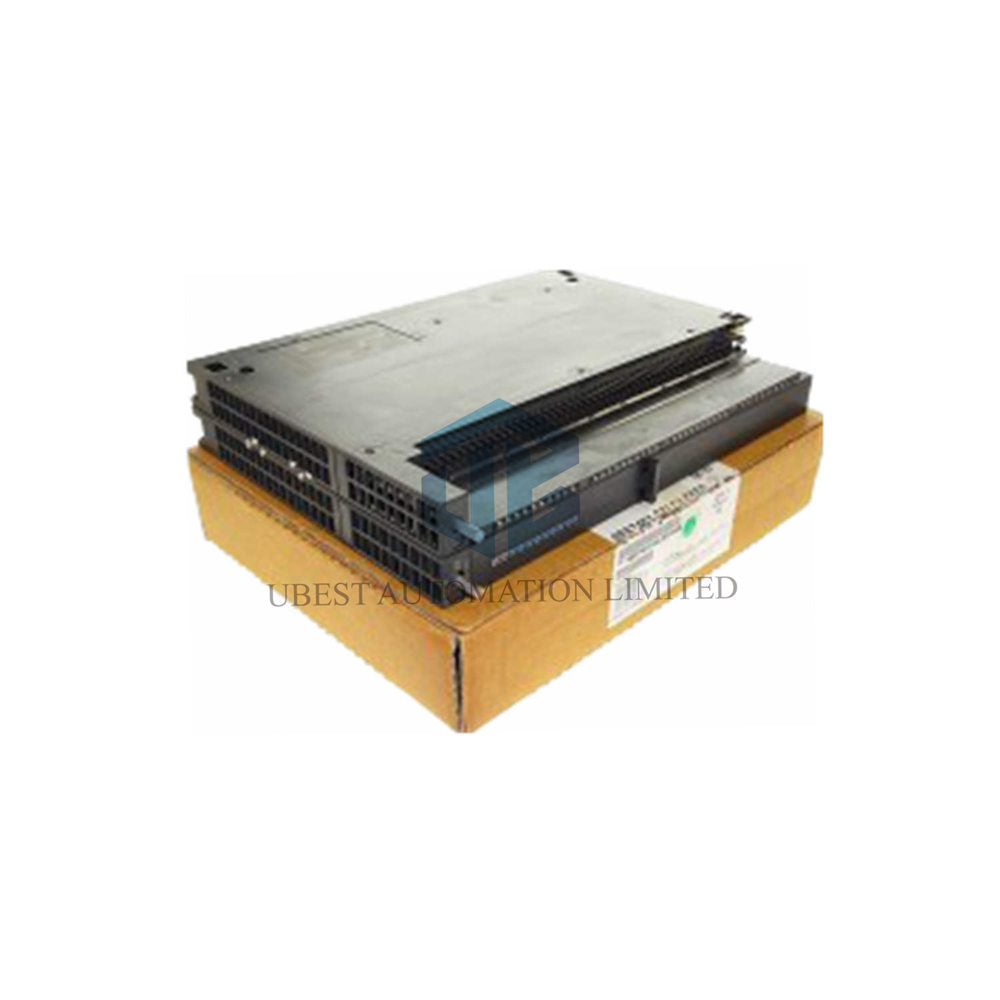

Siemens 6ES7455-0VS00-0AE0 - Napredni 16-kanalni PID kontrolni modul

Ovladavajte složenom procesnom kontrolom uz Siemens 6ES7455-0VS00-0AE0 FM 455 C. Ovo je snažan, sve-u-jednom kontrolni modul za SIMATIC S7-400 PLC, koji integrira 16 neovisnih PID kontrolera s namjenskim analognim ulazima/izlazima. Samostalno upravlja petljama za kontrolu temperature, tlaka, protoka i razine, rasterećujući glavnu CPU jedinicu za bržu i pouzdaniju automatizaciju procesa u primjenama poput kemijske obrade, HVAC-a i serijske proizvodnje.

Potpune tehničke specifikacije

Marka i serija: Siemens SIMATIC S7-400

Potpuni broj modela: 6ES7455-0VS00-0AE0 (Funkcijski modul FM 455 C, kontinuirana kontrola)

Vrsta modula: 16-kanalni PID kontrolni modul s analognim i digitalnim ulazima/izlazima

Kontrolne petlje: 16 neovisnih PID kontrolera

Analogni ulazi: 16 kanala (za T/C, 2-žični), 8 kanala (za Pt100 RTD, 4-žični)

Analogni izlazi: 16 kanala (Napon: 0/±10V, Struja: 0/4-20mA, ±20mA)

Digitalni ulazi: 16 kanala, 24V DC

Ulazni signali: Napon, Struja, Termopar (B, J, K, R, S), Pt100 RTD

Rezolucija: Izbor između 12-bitne ili 14-bitne

Osnovna točnost (na 25°C): Približno ±0,5% raspona (I/O)

Vrijeme stabilizacije izlaza: Do 0,1 ms (otporno opterećenje)

Napon napajanja: 24V DC (20,4V - 28,8V)

Gubitak snage: Tipično 12 W (maksimalno 17,3 W)

Duljina kabela: Do 1000 m (digitalni), 200 m (analogni, 50 m za niske mV/T/C)

Prednji konektori: Potrebna 2 x 48-pinska

Dimenzije (Š x V x D): 50 mm x 290 mm x 210 mm

Težina: Približno 1400 g

Upute za instalaciju i primjenu

Ugradite 6ES7455-0VS00-0AE0 FM 455 C u svoj S7-400 stalak. Povežite senzore procesa (termopare, RTD-ove, 4-20mA predajnike) na analogne ulaze, a završne upravljačke elemente (regulacijske ventile, I/P pretvarače, pogone) na analogne izlaze. Digitalni ulazi mogu se koristiti za signale pokretanja/dozvole. Konfiguracija i podešavanje vrše se putem namjenskog softvera u Siemens STEP 7 okruženju.

Sadržaj paketa i jamstvo

Uključeno u paket: 1 x Siemens FM 455 C kontrolni modul (6ES7455-0VS00-0AE0).

Naše jamstvo: Ovaj proizvod ima punu 12-mjesečnu garanciju.

Brza globalna dostava

Osiguravamo brzu dostavu širom svijeta putem FedEx, UPS i DHL.

Često postavljana pitanja (FAQ)

Koja je prednost u odnosu na PID kontrolu u glavnoj CPU?

Ovaj modul pruža namjensku, hardversku kontrolu s mnogo bržim i konzistentnijim vremenima ažuriranja petlji. Nije usporen drugim zadacima PLC-a, što rezultira stabilnijom kontrolom, osobito za brze ili kritične petlje.

Može li istovremeno upravljati različitim vrstama kontrolnih petlji?

Da. Svaki od 16 kanala može se konfigurirati neovisno. Jedan kanal može kontrolirati temperaturu s termoparom, drugi tlak s 4-20mA ulazom, a treći protok, sve istovremeno.

Koje kontrolne funkcije uključuje?

Osim standardnog PID-a, podržava značajke ključne za industrijske procese: ručno/automatsko prebacivanje, ograničenje izlaza, rampiranje referentne vrijednosti, feedforward kontrolu i programabilno alarmiranje za odstupanja ili kvarove senzora.

Kako spojiti 2-žični 4-20mA predajnik?

Povežite ga izravno na ulazni kanal za struju. Modul obično može napajati petlju za predajnik, što pojednostavljuje ožičenje (provjerite specifične mogućnosti kanala u priručniku).

Je li potrebno znanje programiranja?

Potrebno je konfigurirati modul putem njegovog specifičnog sučelja za parametriju u STEP 7, što je više poput popunjavanja funkcijskih blokova i obrazaca nego pisanja tradicionalnog koda. Osnovno razumijevanje podešavanja kontrolnih petlji (P, I, D pojačanja) je potrebno.
