Keterangan

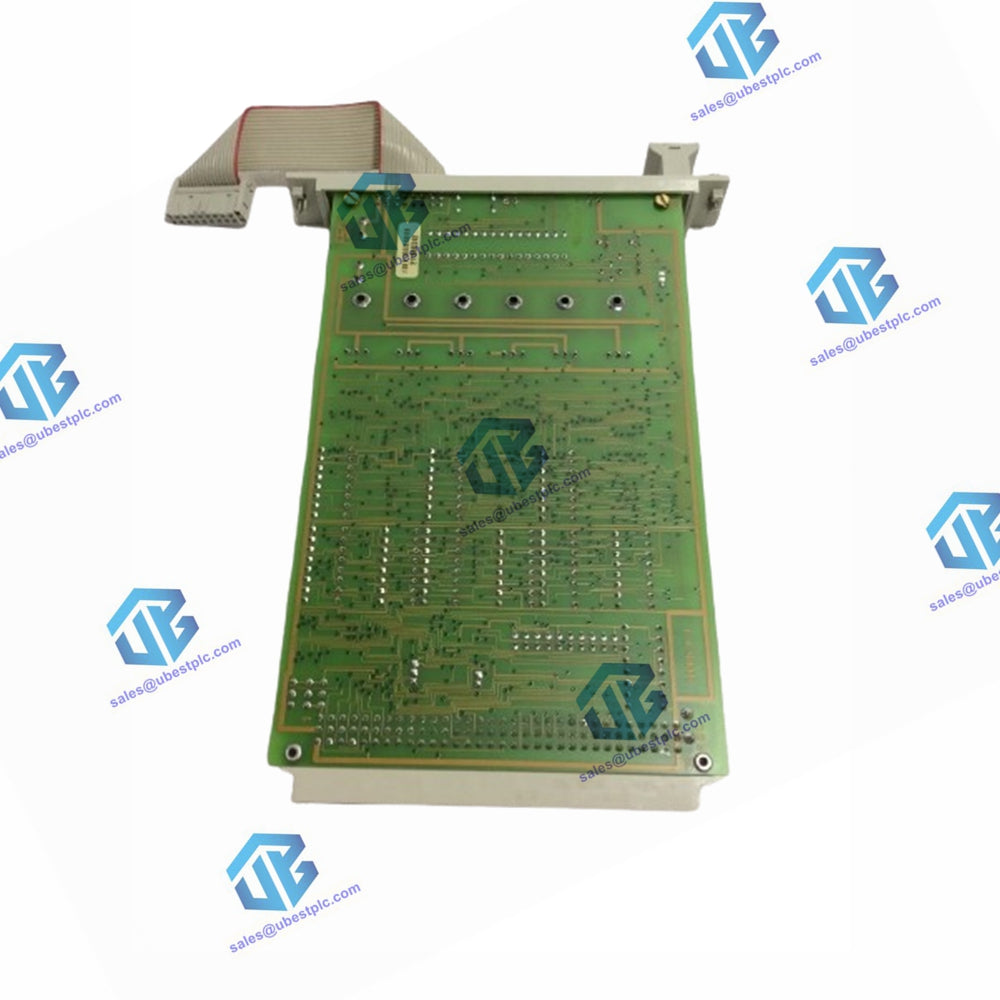

Modul pengawas Honeywell 10005/1/1 memantau parameter sistem termasuk:

• Pemantauan Loop Aplikasi:
  • Waktu Eksekusi Maksimum: Mendeteksi apakah proses dijalankan dengan benar dan tidak berulang (hang-up).
  • Waktu Eksekusi Minimum: Mendeteksi apakah prosesor mengeksekusi dengan benar dan tidak melewatkan bagian program.
• Pemantauan Tegangan:
  • 5 Vdc: Memantau tegangan lebih dan tegangan kurang (5 Vdc ± 5 %).
• Logika Kesalahan Memori: Memantau modul CPU, COM, dan MEM. Jika terjadi kesalahan memori, keluaran pengawas tidak diberi energi.
• Masukan ESD: Mematikan energi keluaran pengawas secara terpisah dari prosesor. Input ini 24 Vdc dan diisolasi secara galvanis dari internal 5 Vdc.

Pengujian:

• Modul WD adalah sistem pemungutan suara 2 dari 3 untuk menguji semua fungsi. Setiap bagian memantau parameter yang dijelaskan di atas.
• Arus Output WDG OUT Maksimum: 900 mA (sekering 1A) 5 Vdc.
  • Jika diperlukan arus yang lebih tinggi (total arus masukan WD dari modul keluaran), gunakan repeater pengawas (WDR, 10302/1/1) dan bagi beban ke WD dan WDR.

Data teknis

Modul 10005/1/1 memiliki spesifikasi sebagai berikut:

Umum

• Ketik nomor: 10005/1/1 01301*
• Persetujuan: CE, TÜV, UL
• Versi perangkat lunak: Semua
• Persyaratan ruang: 4 TE, 3 HE (= 4 HP, 3U)

Kekuatan

• Persyaratan daya: 5 Vdc 175 mA (tanpa arus keluaran WDGOUT)
• Konten riak: <50 mV hal

Memasukkan

• Masukan ESD1: 24 Vdc 5 mA
• Atur ulang masukan: 24 Vdc 10 mA
• Masukan ESD2: 5 Vdc 10 mA

Catatan:

• Kode Akhiran 01301: Modul dengan kode akhiran 01301 secara fungsional identik dengan modul tanpa kode akhiran. Perubahan tersebut melibatkan peningkatan hasil produksi dan keandalan.
• Penanganan Modul: Jangan melepas atau mengganti modul ini saat daya pada Bagian Tengahnya menyala.
