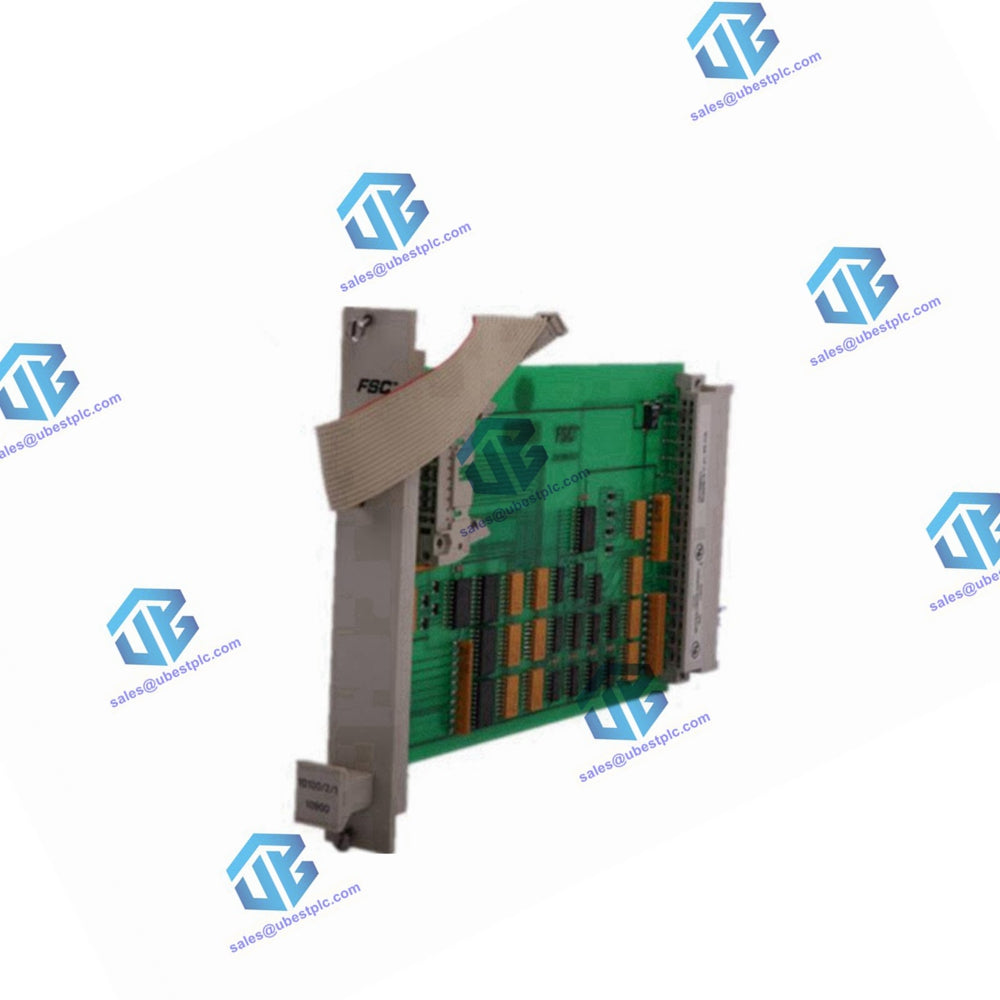

Honeywell 10101/1/1 Modul Input Digital 16-Kanal

Deskripsi

Honeywell 10101/1/1 adalah modul input digital fail-safe yang dirancang untuk menangani enam belas saluran input digital 24 Vdc. Modul ini memiliki desain 'fail-to-safe', memastikan bahwa setiap kegagalan komponen menghasilkan sinyal input yang tidak berenergi ke prosesor, sehingga menjaga kondisi aman dalam sistem yang biasanya berenergi. Sirkuit logika yang tersisa pada modul sepenuhnya dilindungi oleh fungsi self-test sistem. Sirkuit suplai dibagi menjadi dua kelompok yang terisolasi galvanik masing-masing delapan input, memungkinkan kelompok catu daya independen dan mendukung pemisahan dalam struktur unit proses atau subunit.

Spesifikasi Teknis

Umum

• Nomor Tipe: 10101/1/1 01703*
• Persetujuan: CE, TÜV, UL
• Versi Perangkat Lunak: Semua
• Kebutuhan Ruang: 4 TE, 3 HE (4 HP, 3U)

Daya

• Kebutuhan Daya:
  • 5 Vdc: 8 mA
  • 24 Vdc: 2×100 mA (termasuk arus input)
• Konten Ripple (pada 5 Vdc): < 0,5 Vp-p (0-360 Hz)

Input

• Jumlah Saluran Input: 16 (2 kelompok terisolasi masing-masing 8)
• Voltase Input Maksimum: 36 Vdc
• Arus Input: 7 mA pada 24 Vdc
• Voltase Input TINGGI: > 15 Vdc
• Voltase Input RENDAH: < 9 Vdc (I < 2 mA)
• Delay Input: Biasanya 10 ms

Alokasi Pin dan Contoh Koneksi

• Tampilan Belakang dan Alokasi Pin:
  • Pin untuk Catu Daya 5 Vdc: d2 (GND), z2 (5 Vdc)
  • Pin untuk Catu Daya 24 Vdc (Kelompok 1): d8, z8
  • Pin untuk Saluran Input 1-8: d10 (IN 1) sampai d16 (IN 8)
  • Pin untuk Catu Daya 0 Vdc (Kelompok 1): d18, z18
  • Pin untuk Catu Daya 24 Vdc (Kelompok 2): d22, z22
  • Pin untuk Saluran Input 9-16: d24 (IN 9) sampai d30 (IN 16)
  • Pin untuk Catu Daya 0 Vdc (Kelompok 2): d32, z32

Contoh Koneksi:

1. Konfigurasi I/O Non-Redundan:
   • Sambungkan catu daya 24 Vdc (internal) ke pin z8, z18, z22, dan z32.
   • Sambungkan saluran input sesuai skema.
2. Konfigurasi I/O Redundan:
   • Pastikan kedua kelompok input terhubung ke catu daya 24 Vdc (internal) untuk mencegah deteksi kesalahan selama self-test.
