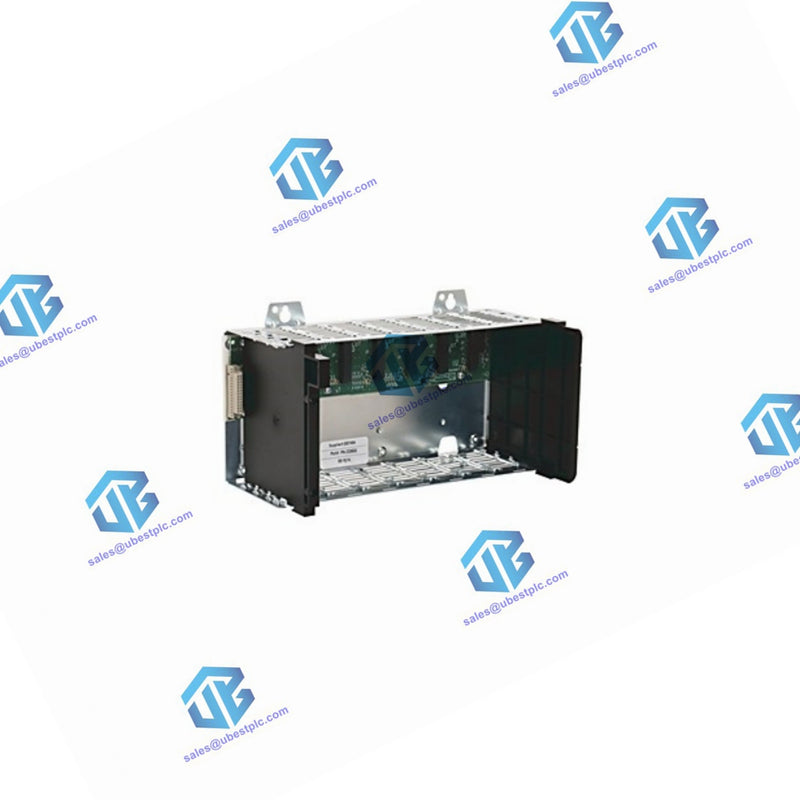

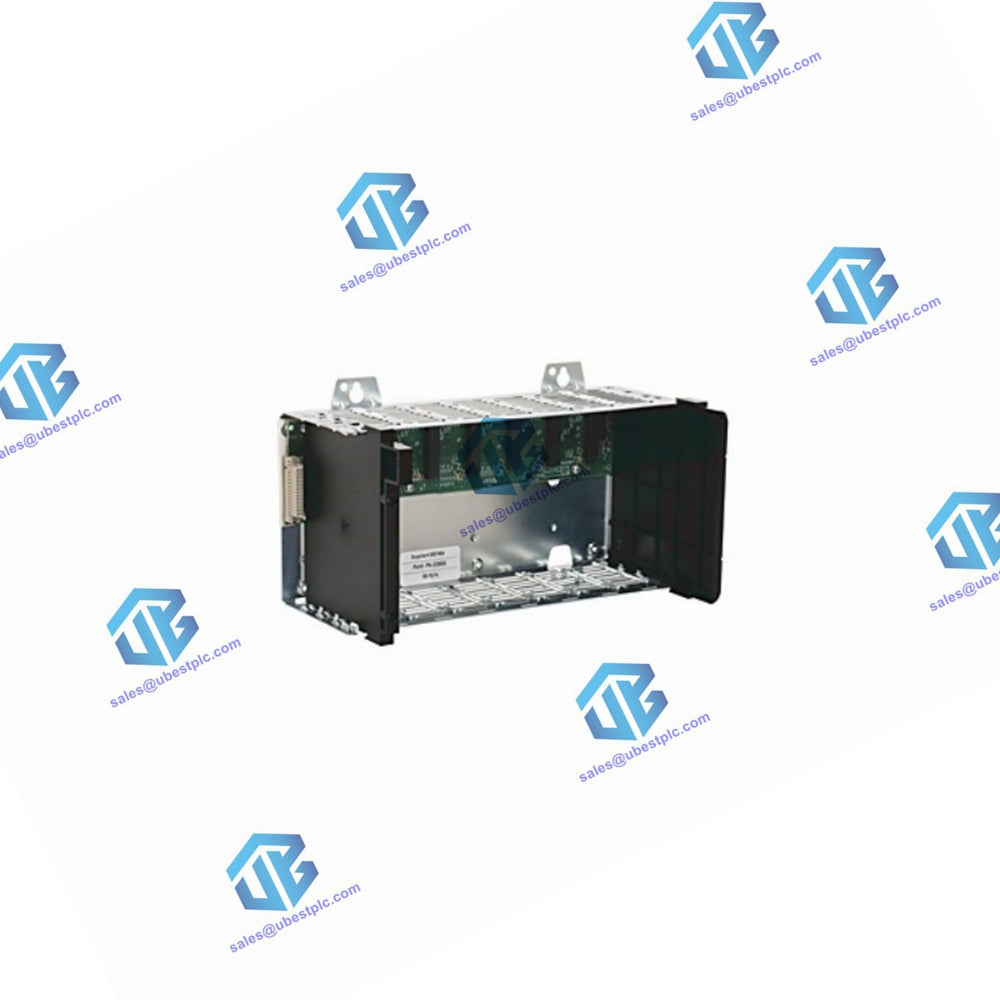

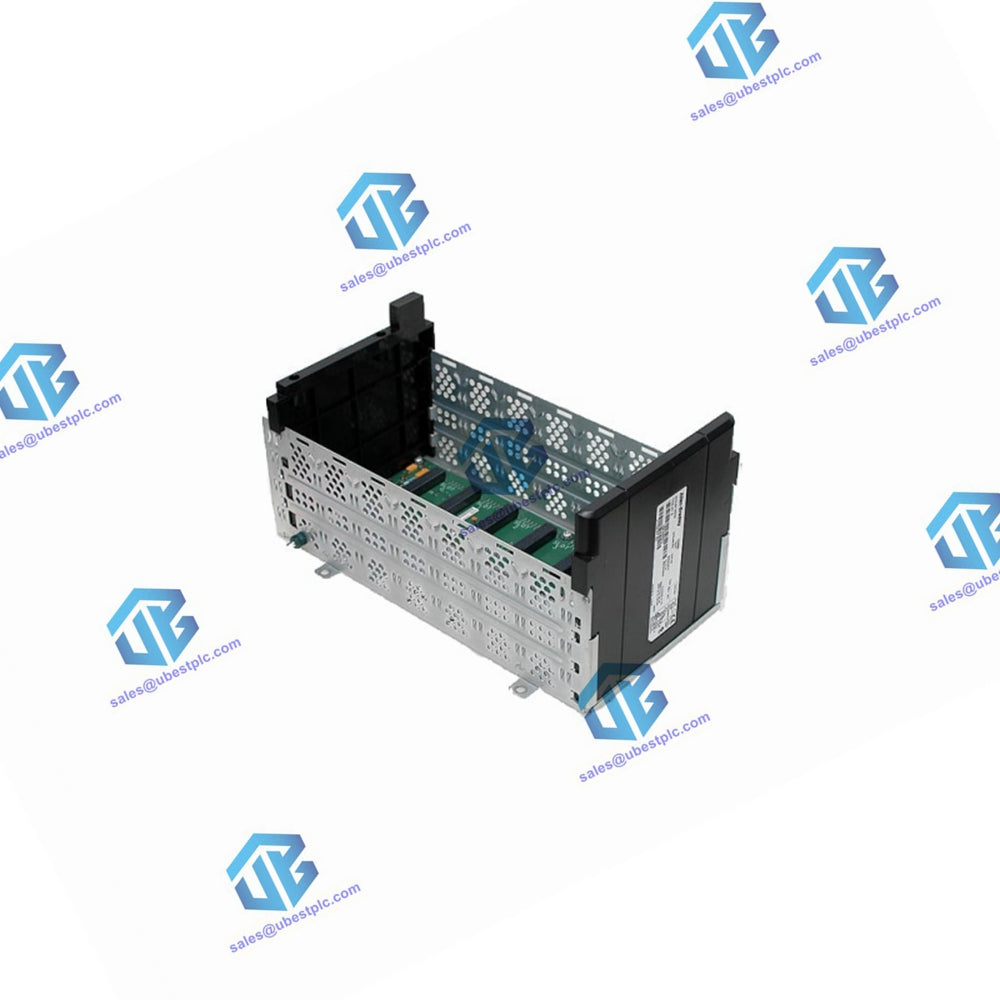

Spesifikasi Teknis Sasis ControlLogix 1756-A7

Deskripsi Umum Bidang belakang sasis ControlLogix 1756-A7 menyediakan jalur komunikasi berkecepatan tinggi antar modul dan mendistribusikan daya ke setiap modul di dalam sasis. Ini mendukung hingga 7 slot dan dirancang untuk pemasangan horizontal.

Peringkat Saat Ini Bidang Belakang

• 1.2V DC: 1.5 A (sasis) / –
• 3.3V DC: 4 A (sasis) / 4 A (slot)
• 5.1V DC: 15 A (sasis) / 6 A (slot)
• 24V DC: 2,8 A (sasis) / 2,8 A (slot)

Kekuasaan dan Isolasi

• Disipasi daya, maks: 4,5 W
• Tegangan isolasi: Ditentukan oleh catu daya dan modul yang terpasang

Spesifikasi Fisik

• Slot: 7
• Metode pemasangan: Hanya horizontal
• Ukuran kabinet (TinggixLxT): 50,8 x 60,9 x 20,3 cm (20 x 24 x 8 inci)
• Berat, kira-kira: 1,10 kg (2,4 pon)
• Lokasi: Panel
• Peringkat tipe penutup: Tidak ada (gaya terbuka)

Spesifikasi Pengkabelan

• Pembumian Fungsional: kawat tembaga padat atau terdampar 8,3 mm² (8 AWG), dengan suhu 90 °C (194 °F) atau lebih besar
• Pelindung Tanah: Kawat tembaga padat atau terdampar 2,1 mm² (14 AWG), dengan suhu 90 °C (194 °F) atau lebih besar

Spesifikasi Lingkungan

• Suhu udara sekitar: 60 °C (140 °F)
• Suhu, saat tidak beroperasi: -40…+85 °C (-40…+185 °F)
• Kelembapan relatif: 5…95% tanpa kondensasi (IEC 60068-2-30)
• Getaran: 2 g @ 10…500 Hz (IEC 60068-2-6)
• Kejutan, pengoperasian: 30 g (IEC 60068-2-27)
• Kejutan, non-pengoperasian: 30 g (IEC 60068-2-27)
• Kode suhu Amerika Utara: T5
• Kode suhu IEC: T5

Imunitas dan Emisi

• Emisi: IEC 61000-6-4
• Imunitas ESD: pelepasan kontak 6 kV, pelepasan udara 8 kV (IEC 61000-4-2)
• Imunitas RF yang terpancar:
  • 10V/m dengan gelombang sinus 1 kHz 80% AM dari 80…2000 MHz
  • 10V/m dengan 200 Hz 50% Pulsa 100% AM @ 900 MHz
  • 10V/m dengan 200 Hz 50% Pulsa 100% AM @ 1890 MHz
  • 3V/m dengan gelombang sinus 1 kHz 80% AM dari tahun 2000…2700 MHz

Ringkasan

Sasis 1756-A7 dirancang untuk komunikasi yang efisien dan distribusi daya antar modul. Produk ini mendukung hingga 7 modul, dipasang secara horizontal, dan dilengkapi perlindungan lingkungan dan kekebalan yang kuat, sehingga ideal untuk berbagai aplikasi industri.
