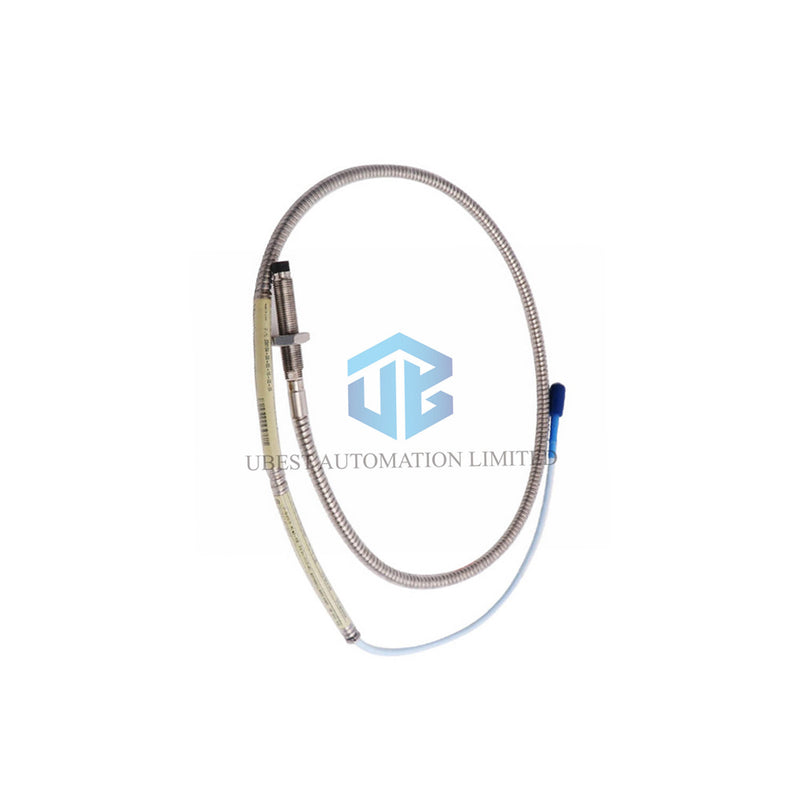

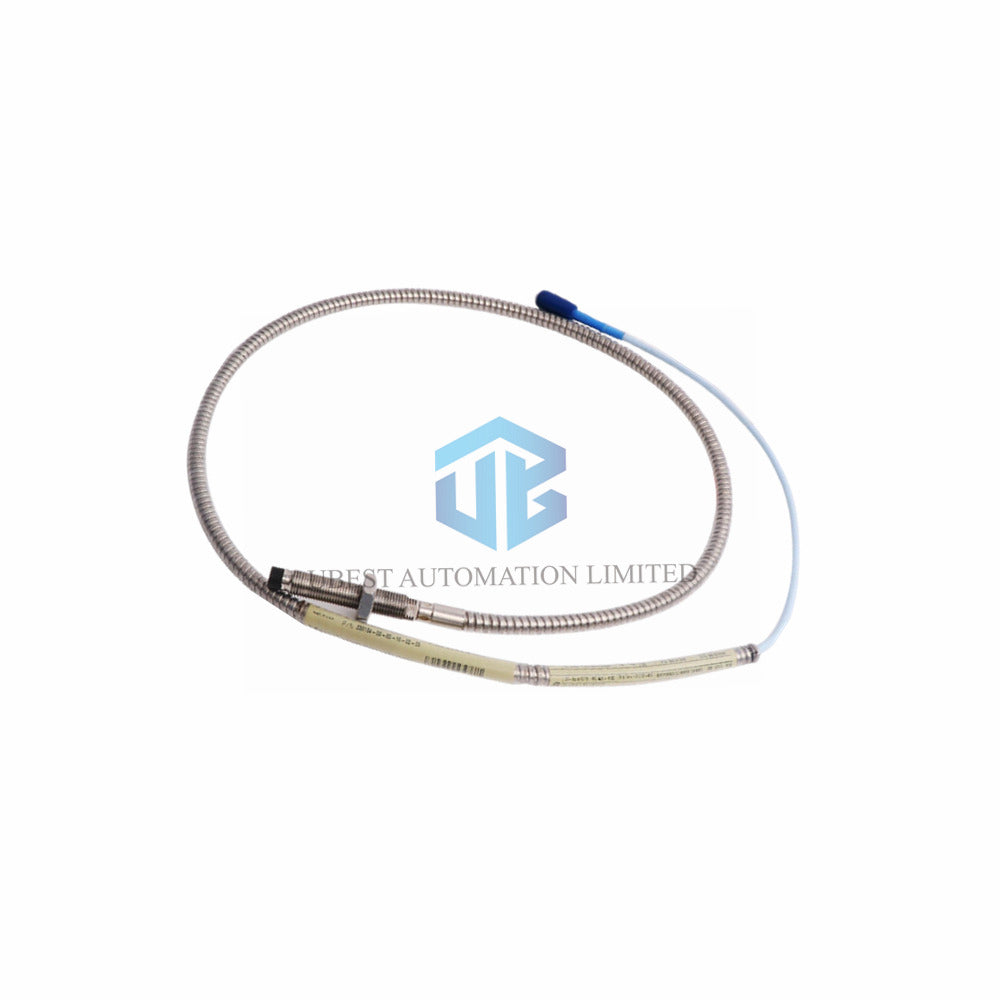

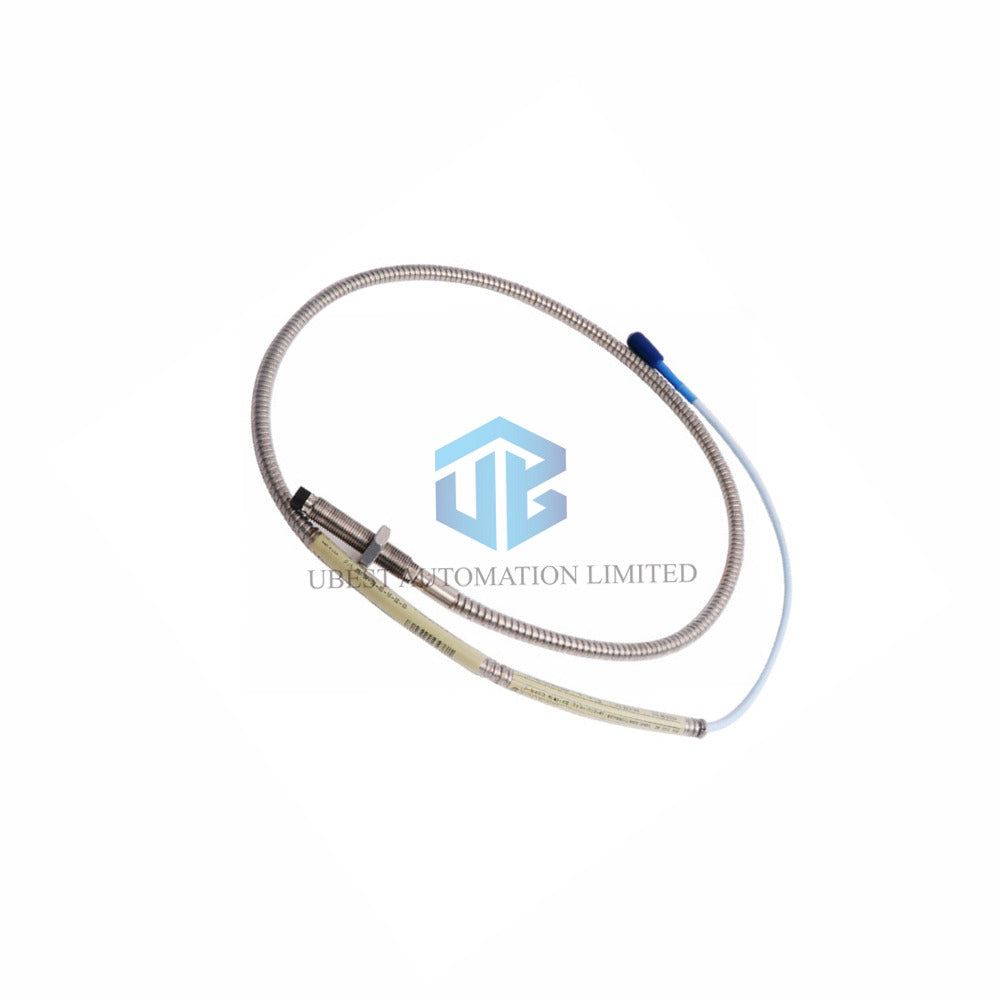

Bently Nevada 3300 XL 8 mm Proximity Probe – Pemantauan Getaran Presisi

Gambaran Produk & Fitur Utama

• Produsen: Bently Nevada (Baker Hughes) – pemimpin industri dalam perlindungan mesin.
• Nomor Model: 330104-01-06-10-02-00 – sistem lengkap 1 meter dengan kabel berlapis pelindung.
• Seri: 3300 XL 8 mm Proximity Probes – konfigurasi metrik.
• Prinsip Pengukuran: Penginderaan perpindahan arus eddy untuk pemantauan getaran dan posisi tanpa kontak.
• Jangkauan Linear: 2 mm (80 mil) dari celah target 0,25 mm hingga 2,3 mm (output –1 hingga –17 Vdc).
• Pengaturan Celah yang Direkomendasikan: –9 Vdc ≈ 1,27 mm (50 mil) untuk pengukuran getaran radial optimal.
• Bahan Ujung Probe: Polifenilena sulfida (PPS) – tahan terhadap bahan kimia dan stres termal.
• Bahan Casing: Baja tahan karat AISI 303 / 304 dengan ulir M10 x 1.
• Rentang Suhu (Standar): –52°C hingga +177°C (–62°F hingga +350°F) untuk ujung probe.
• Opsi Suhu Ekstensi: Ujung hingga +218°C; kabel dan konektor hingga +260°C.
• Imunitas Medan Magnet: Pergeseran output yang dapat diabaikan hingga 300 Gauss (60 Hz) – lihat data rinci celah vs. efek.

Konfigurasi Lengkap Sufiks – 330104-01-06-10-02-00

• 330104 = Probe 3300 XL 8 mm, ulir M10 x 1, dengan pelindung
  • Opsi Panjang Tanpa Ulir: 01 = panjang tanpa ulir 10 mm
  • Opsi Panjang Casing Keseluruhan: 06 = panjang casing total 60 mm
  • Opsi Panjang Total: 10 = 1,0 meter (3,3 kaki) – dirancang untuk digunakan dengan sensor Proximitor® 1 meter atau 5 meter
  • Opsi Konektor dan Jenis Kabel: 02 = konektor koaksial Miniature ClickLoc™, kabel standar
  • Opsi Persetujuan Badan Sertifikasi: 00 = Tidak memerlukan sertifikasi khusus

Spesifikasi Teknis – 3300 XL 8 mm Proximity Probe

• Merek: Bently Nevada
• Model: 330104-01-06-10-02-00
• Resistansi DC Nominal (R_PROBE): 7,59 Ω ± 0,50 Ω untuk panjang probe 1,0 m
• Jangkauan Linear: 2 mm (80 mil) dari celah target 0,25 mm hingga 2,3 mm
• Rentang Tegangan Output: Sekitar –1 Vdc hingga –17 Vdc sepanjang rentang linear
• Celah Getaran yang Direkomendasikan: –9 Vdc (≈ 1,27 mm / 50 mil)
• Ulir Casing Probe: M10 x 1 dengan keterlibatan ulir maksimum 15 mm
• Berat: 323 g per meter (11,4 oz per meter)
• Segel Tekanan: Desain cincin O Viton® menyegel tekanan diferensial antara ujung dan casing
• Pemasangan Kabel Lapangan: 0,2 hingga 1,5 mm² (16‑24 AWG) dengan kabel triad terlindung 3 konduktor. Panjang ekstensi maksimum 305 m (1000 kaki) ke monitor

Pertanyaan yang Sering Diajukan (FAQ)

• T: Sensor Proximitor® mana yang cocok dengan probe 1 meter ini?
  J: 330104-01-06-10-02-00 cocok dengan sensor Proximitor® 1 meter dan 5 meter. Gunakan sensor yang sesuai untuk akurasi faktor skala optimal.
• T: Berapa jarak maksimum pemasangan kabel lapangan dari Proximitor® ke monitor?
  J: Anda dapat memperpanjang hingga 305 meter (1000 kaki) menggunakan kabel triad terlindung sambil mempertahankan respons frekuensi sesuai spesifikasi.
• T: Apakah probe tahan terhadap kelembaban tinggi atau lingkungan pencucian?
  J: Ya, Probe 3300 XL 8mm lulus pengujian 56 hari dengan kelembaban 93% RH dengan perubahan faktor skala kurang dari 3%. Cincin O Viton® memberikan penyegelan kelembaban dan tekanan.
• T: Apakah probe aman intrinsik untuk area berbahaya?
  J: Ya, saat dipasang dengan penghalang zener atau isolator galvanik yang disetujui, memenuhi persyaratan Kelas I, Zona 0 (ia). Lihat gambar 141092 untuk pemasangan kabel.
• T: Apa arti lengkap kode sufiks 330104-01-06-10-02-00?
  J: Menentukan panjang tanpa ulir 10 mm, panjang casing 60 mm, panjang total probe 1,0 m, konektor koaksial ClickLoc™, dan tanpa persetujuan badan sertifikasi. Sempurna untuk perlindungan mesin yang kompak.
