Keterangan

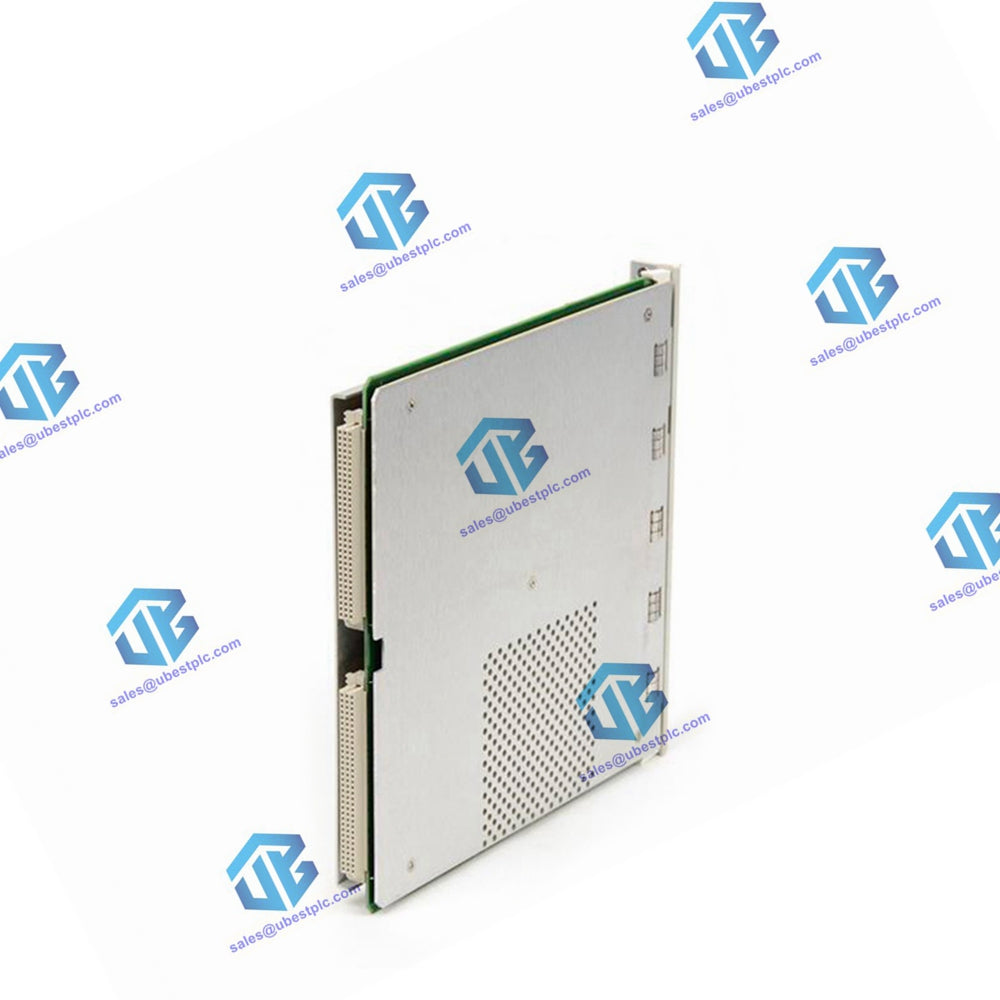

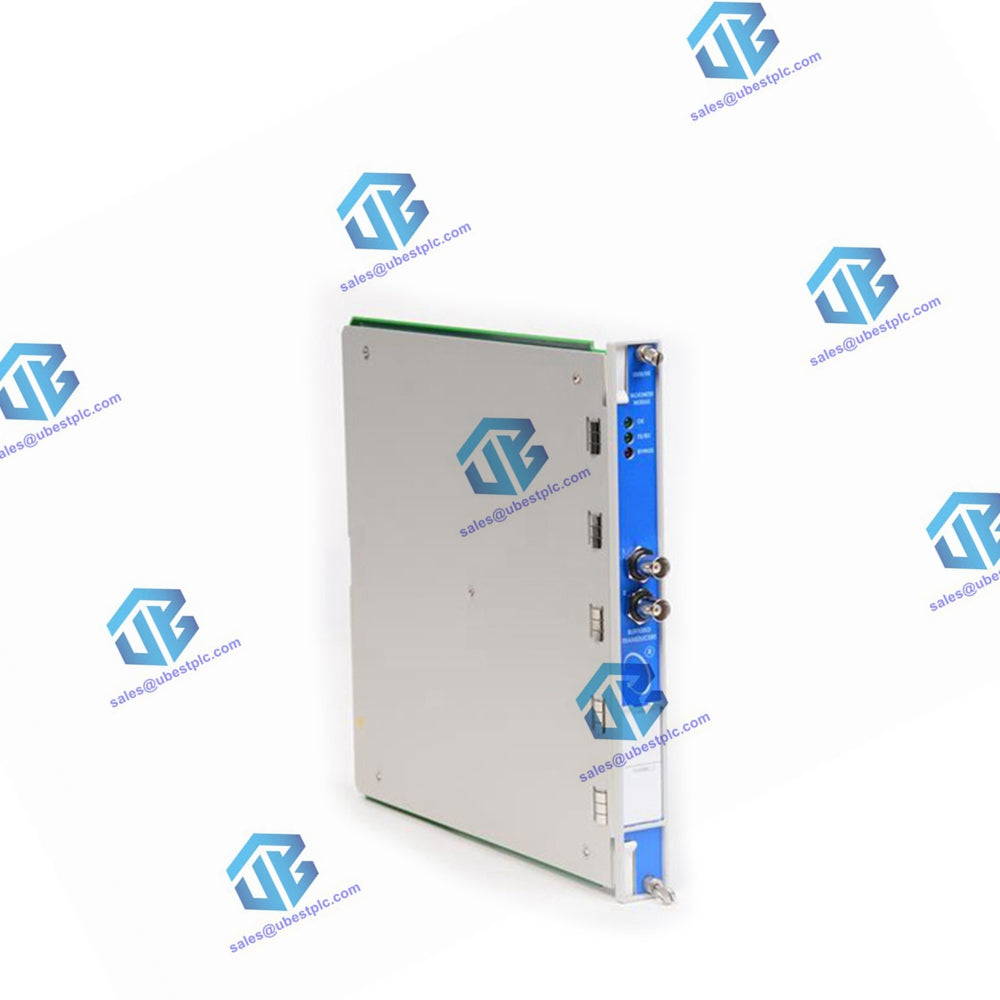

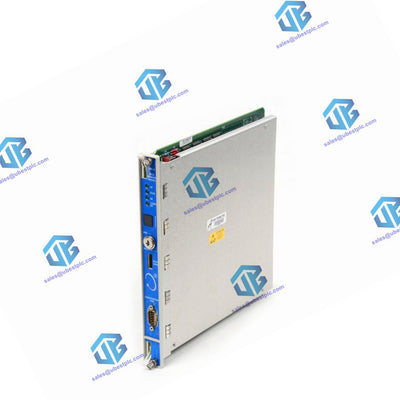

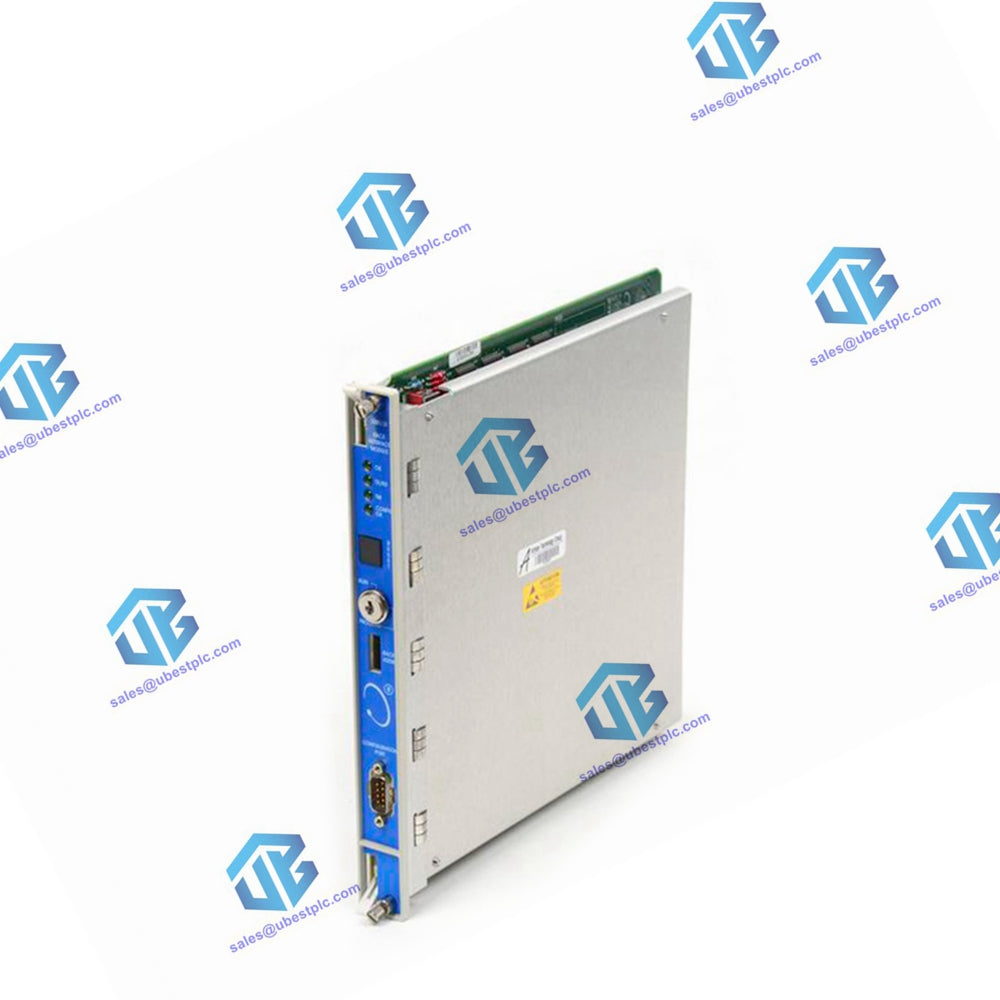

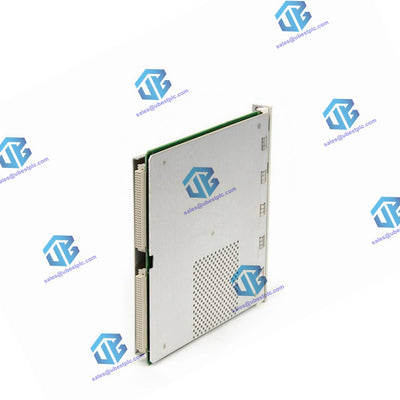

Modul Relai 4 Saluran adalah modul setinggi penuh yang menyediakan empat output relai. Modul Relai 4 Saluran dalam jumlah berapa pun dapat ditempatkan di slot mana pun di sebelah kanan Modul Antarmuka Rak. Setiap keluaran Modul Relai 4 Saluran dapat diprogram secara independen untuk menjalankan logika pemungutan suara yang diperlukan. Setiap relai yang digunakan pada Modul Relai 4 Saluran dilengkapi dengan "Logika Penggerak Alarm". Logika Penggerak Alarm diprogram menggunakan logika AND dan OR dan dapat memanfaatkan input alarm (peringatan dan bahaya) dari saluran monitor mana pun atau kombinasi saluran monitor apa pun di rak. Pemrograman Logika Penggerak Alarm ini menggunakan Perangkat Lunak Konfigurasi Rak 3500 untuk memenuhi kebutuhan spesifik aplikasi.

Spesifikasi

masukan

• Konsumsi Daya: tipikal 6 watt.

Keluaran

• LED OK: Menyala saat modul berfungsi dengan baik.
• LED TX/RX: Mengirim dan Menerima. Berkedip untuk menunjukkan komunikasi yang benar antara modul ini dan modul lain di dalam rak.
• LED ALARM CH: Menyala ketika Saluran Relai berada dalam kondisi alarm.

Relai

• Jenis: Dua relai single-pole, double-throw (SPDT) yang dihubungkan dalam konfigurasi double-pole, double-throw (DPDT).
• Penyegelan Lingkungan: Disegel dengan epoksi.
• Penekan Busur: 250 Vrms, dipasang sebagai standar.
• Kehidupan Kontak: 100.000 siklus @ 5 A, 24 Vdc, atau 120 Vac.
• Pengoperasian: Setiap saluran dapat dipilih dengan sakelar untuk Biasanya Dihilangkan Energinya atau Biasanya Diberi Energi.

Batasan Lingkungan

• Suhu Pengoperasian: -30 °C hingga +65 °C (-22 °F hingga +150 °F)
• Suhu Penyimpanan: -40 °C hingga +85 °C (-40 °F hingga +185 °F)
• Kelembaban: 95%, tanpa kondensasi.

Peringkat Kontak

• Beban resistif:
  • Daya sakelar maksimum: dc: 120 W; ac: 600 VA
  • Arus peralihan minimum: 10mA @ 5 Vdc
  • Arus sakelar maks: 5 A
  • Tegangan sakelar maks: dc: 30 Vdc; ac: 250 Vak

Fisik

• Dimensi Modul Utama (Tinggi x Lebar x Tebal): 241 mm x 24,4 mm x 242 mm (9,50 inci x 0,96 inci x 9,52 inci).
• Berat Modul Utama: 0,7 kg (1,6 lb.).
• Dimensi Modul I/O (Tinggi x Lebar x Tebal): 241 mm x 24,4 mm x 99,1 mm (9,50 inci x 0,96 inci x 3,90 inci).
• Berat Modul I/O: 0,4 ​​kg (1,0 lb.)

Persyaratan Ruang Rak

• Modul Utama: 1 slot depan setinggi penuh.
• Modul I/O: 1 slot belakang setinggi penuh.
