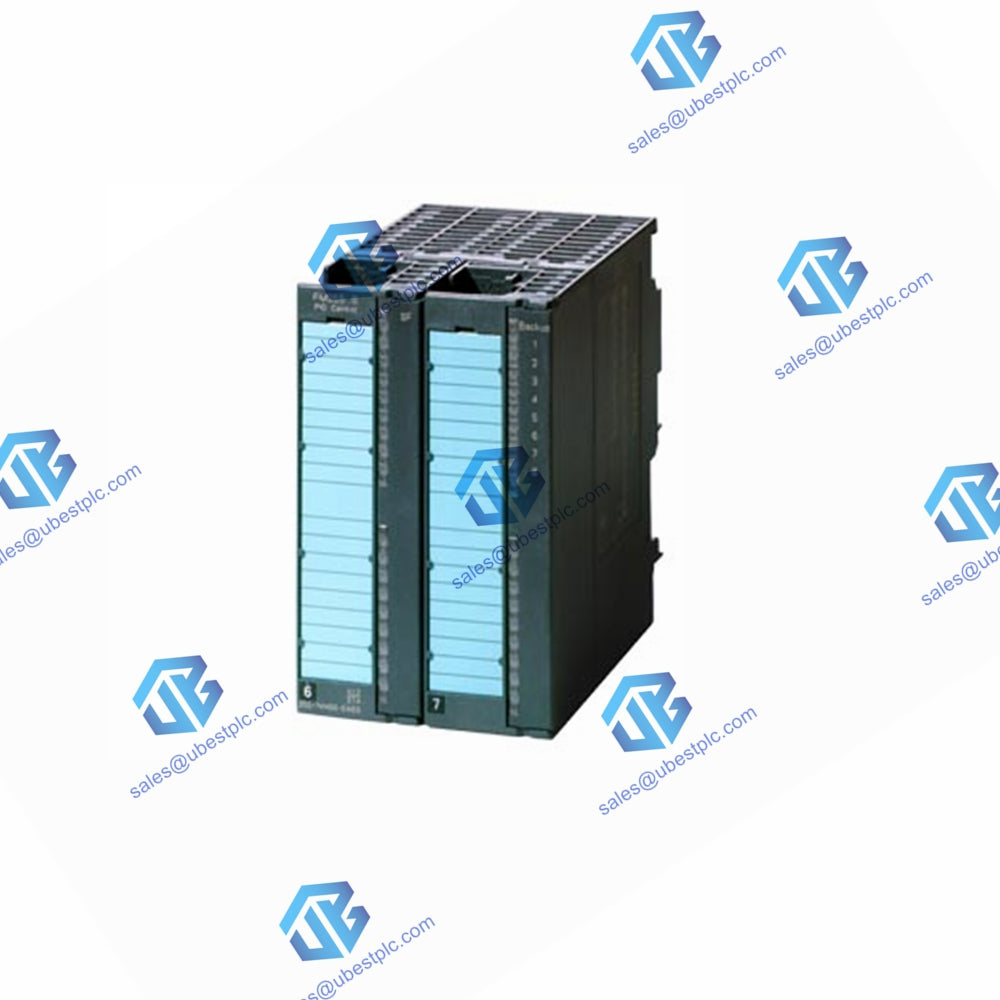

| Tegangan Pasokan |
Tegangan beban L+:
- Nilai terukur (DC): 24 V
- Kisaran yang diizinkan, batas bawah (DC): 20,4 V
- Kisaran yang diizinkan, batas atas (DC): 28,8 V
|
| Masukan Saat Ini |
- Dari tegangan beban L+ (tanpa beban), maks.: 310 mA; Ketik. 260mA
- Dari bus backplane 5 V DC, maks.: 75 mA; ketik. 50 mA
|
| Kehilangan Daya |
- Khas: 6,5 W
- Maksimum: 7,8 W
|
| Masukan Digital |
- Jumlah input digital: 8
- Kurva karakteristik masukan sesuai dengan IEC 61131, tipe 2: Ya
- Tegangan masukan: Nilai terukur (DC): 24 V
- Untuk sinyal "0": -3 hingga +5V
- Untuk sinyal "1": 13 hingga 30V
- Arus masukan untuk sinyal "1", tipikal: 7 mA
|
| Panjang kabel |
- Terlindung, maks.: 1.000 m
- Tanpa pelindung, maks.: 600 m
|
| Masukan Analog |
- Jumlah input analog: 4
- Tegangan masukan yang diizinkan untuk masukan tegangan (batas kehancuran), maks.: 30 V
- Arus masukan yang diizinkan untuk masukan arus (batas kehancuran), maks.: 40 mA
- Rentang masukan:
- Tegangan: Ya
- Saat ini: Ya
- Termokopel: Ya
- Termometer resistansi: Ya
|
| Rentang Input (Nilai yang Dinilai) |
- Tegangan:
- 0 hingga +10 V: Ya
- Resistansi masukan (0 hingga 10 V): 100 kΩ
- -1,75 V hingga +11,75 V: Ya
- Resistansi masukan (-1,75 V hingga +11,75 V): 100 kΩ
- -80 mV hingga +80 mV: Ya
- Resistansi masukan (-80 mV hingga +80 mV): 10 MΩ
- Arus:
- 0 hingga 20 mA: Ya
- Resistensi masukan (0 hingga 20 mA): 50 Ω
- 0 hingga 23,5 mA: Ya
- Resistensi masukan (0 hingga 23,5 mA): 50 kΩ
- -3,5 mA hingga +23,5 mA: Ya
- Resistansi masukan (-3,5 mA hingga +23,5 mA): 50 Ω
- 4 mA hingga 20 mA: Ya
- Resistensi masukan (4 mA hingga 20 mA): 50 kΩ
- Termokopel:
- Tipe B: Ya
- Resistansi masukan (Tipe B): 10 MΩ
- Tipe J: Ya
- Resistansi masukan (Tipe J): 10 MΩ
- Tipe K: Ya
- Resistansi masukan (Tipe K): 10 MΩ
|
| Perbedaan Potensial yang Diizinkan |
Antara input dan MANA (UCM): 2,5 V DC |
| Isolasi |
Isolasi diuji dengan 500 V DC |
| Metode Koneksi |
Konektor depan yang dibutuhkan: 2x 20-pin |
| Ukuran |
- Lebar: 80mm
- Tinggi: 125mm
- Kedalaman: 120mm
|
| Berat |
Sekitar 470 gram |
