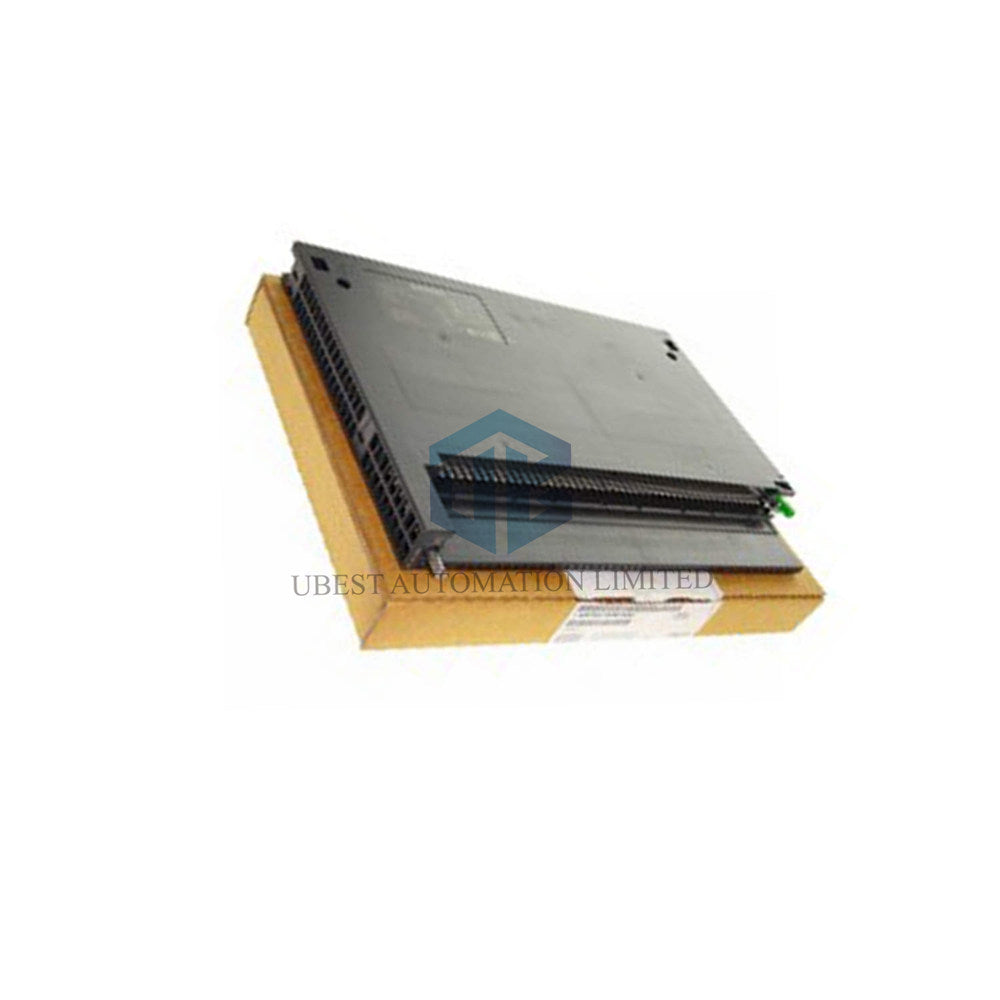

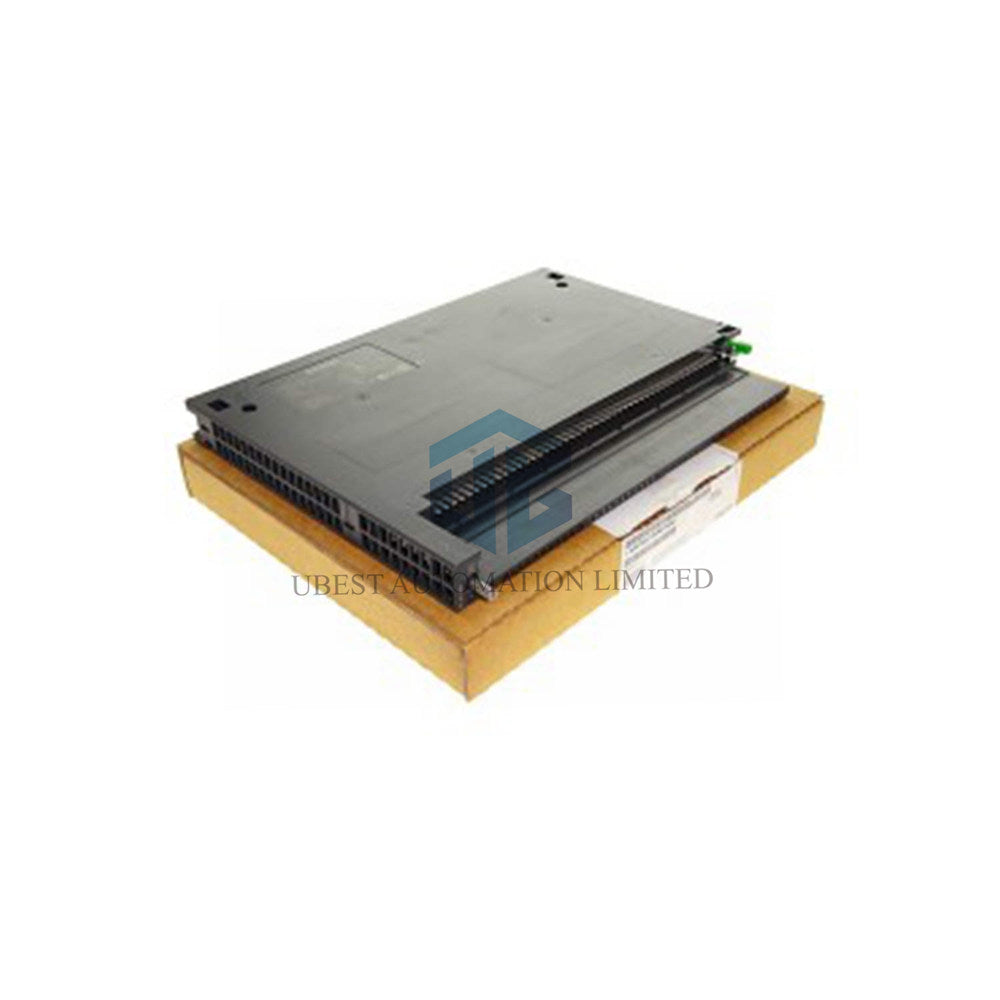

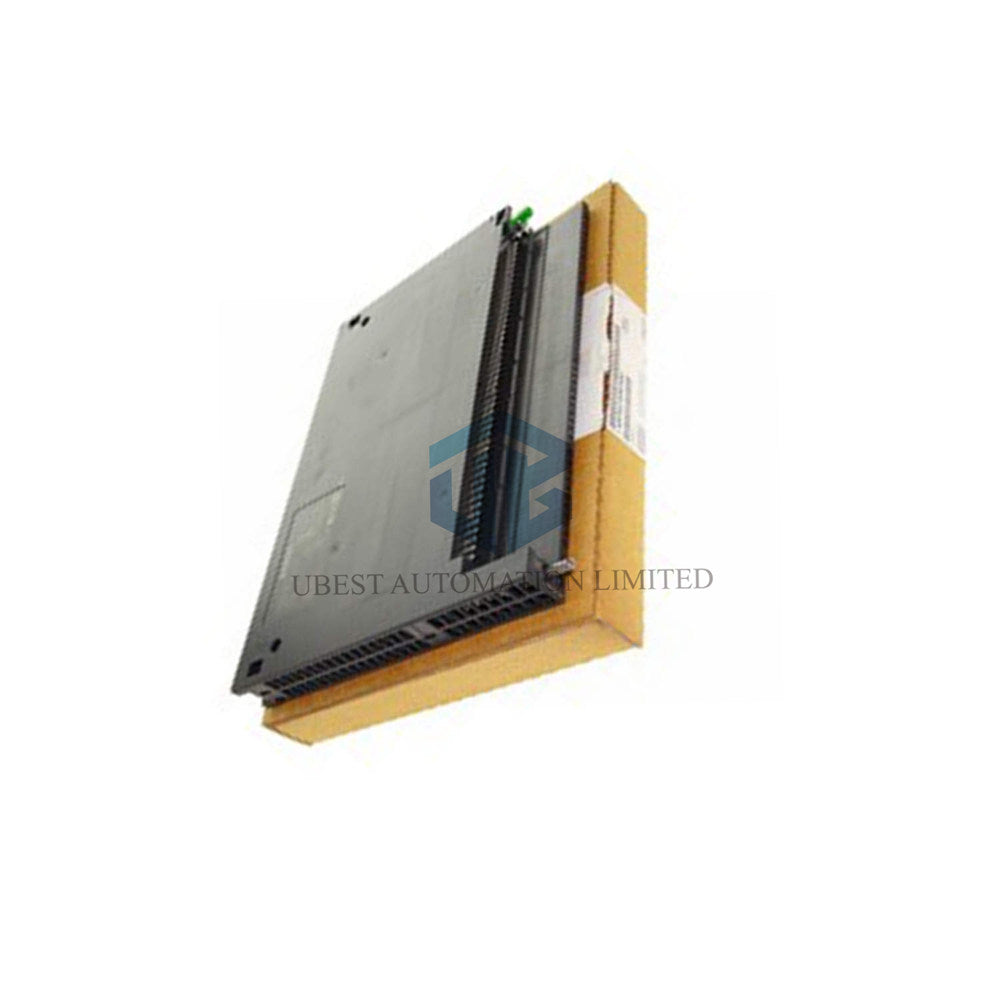

Siemens 6ES7432-1HF00-0AB0: Modul Output Analog 8-Kanal Kecepatan Tinggi

Kendalikan aktuator dan katup Anda dengan kecepatan dan presisi. Siemens 6ES7432-1HF00-0AB0 menyediakan delapan output analog terisolasi. Modul ini menghasilkan sinyal tegangan dan arus dengan resolusi 13-bit untuk kontrol yang halus. Modul ini memastikan proses Anda merespons dengan cepat dan akurat terhadap perintah pengendali.

Fitur Utama & Manfaat Aplikasi

• Respons Perintah Cepat: Waktu konversi ultra-cepat 0,42ms memungkinkan pembaruan loop kontrol yang cepat.
• Mode Output Ganda: Menghasilkan sinyal tegangan (0-10V) dan arus (4-20mA) yang presisi untuk berbagai aktuator.
• Perlindungan Listrik: Isolasi antara output dan bus PLC mencegah masalah ground loop dan gangguan.
• Kemampuan Drive yang Kuat: Dapat menggerakkan beban hingga 500Ω pada output arus, cocok untuk kabel panjang.

Spesifikasi Teknis Detail

• Model Produk: Siemens 6ES7432-1HF00-0AB0 (Seri SM 432).
• Kanal Output: 8 output analog, terisolasi dari backplane.
• Sinyal Output: Tegangan (0-10V, ±10V, 1-5V), Arus (0/4-20mA, ±20mA).
• Resolusi: Resolusi tinggi 13-bit untuk kontrol output yang halus dan presisi.
• Akurasi Output: Batas kesalahan dasar ±0,5% pada 25°C untuk rentang tegangan dan arus.
• Kecepatan Konversi: Secepat 300 µs hingga 420 µs per pembaruan kanal.
• Waktu Settling: Cepat 0,1 ms untuk beban resistif, memastikan sinyal output stabil.
• Kebutuhan Daya: Memerlukan suplai 24V DC L+, dengan kehilangan daya tipikal 9W.

Spesifikasi Instalasi & Beban

• Kebutuhan Beban: Output tegangan membutuhkan beban ≥1 kΩ; output arus mendukung ≤500 Ω.
• Fitur Perlindungan: Output tegangan dilindungi dari hubung singkat (arus hubung singkat maks. 30mA).
• Spesifikasi Kabel: Gunakan kabel terlindung untuk jarak hingga 200 meter agar integritas sinyal optimal.
• Dimensi Fisik: Desain kompak: 25mm (L) x 290mm (T) x 210mm (D), berat sekitar 650g.
• Rating Isolasi: Diuji dengan 2120V DC antara bagian analog dan bus untuk keamanan.

Informasi Pemesanan & Dukungan

• Paket termasuk satu modul output analog Siemens SM432 baru dari pabrik.
• Semua produk dilindungi oleh garansi jaminan kualitas standar selama 12 bulan.
• Kami menyediakan logistik global cepat melalui kurir seperti FedEx, UPS, dan DHL.

FAQ Ahli untuk Desain Sistem

• Seberapa cepat modul ini dapat memperbarui semua 8 kanal?
  Modul dapat memperbarui satu kanal dalam sekitar 0,42ms. Untuk semua 8 kanal secara berurutan, waktu siklus total masih sangat cepat, menjadikannya ideal untuk sistem kontrol waktu nyata.
• Bisakah saya menggunakannya untuk langsung menggerakkan posisi katup kontrol?
  Tentu saja. Rentang output 4-20mA adalah standar industri untuk kontrol katup. Kemampuannya menggerakkan beban hingga 500Ω memastikan kompatibilitas dengan sebagian besar posisi katup.
• Apa yang terjadi jika output tegangan mengalami hubung singkat?
  Output dilindungi secara internal. Modul akan membatasi arus hubung singkat hingga 30mA yang aman, mencegah kerusakan pada modul, sampai kesalahan diperbaiki.
• Apakah suplai 24V L+ hanya untuk elektronik modul?
  Tidak, suplai ini juga memberi daya pada tahap output. Harus mampu menyediakan hingga 400mA saat semua output menggerakkan beban maksimum yang dinilai.
• Mengapa waktu settling untuk beban kapasitif lebih lama?
  Beban kapasitif (hingga 1µF maks.) membutuhkan waktu untuk pengisian/pengosongan. Modul menetapkan waktu settling 3,5ms dalam kasus ini untuk memastikan tegangan output mencapai nilai akhir yang presisi.
