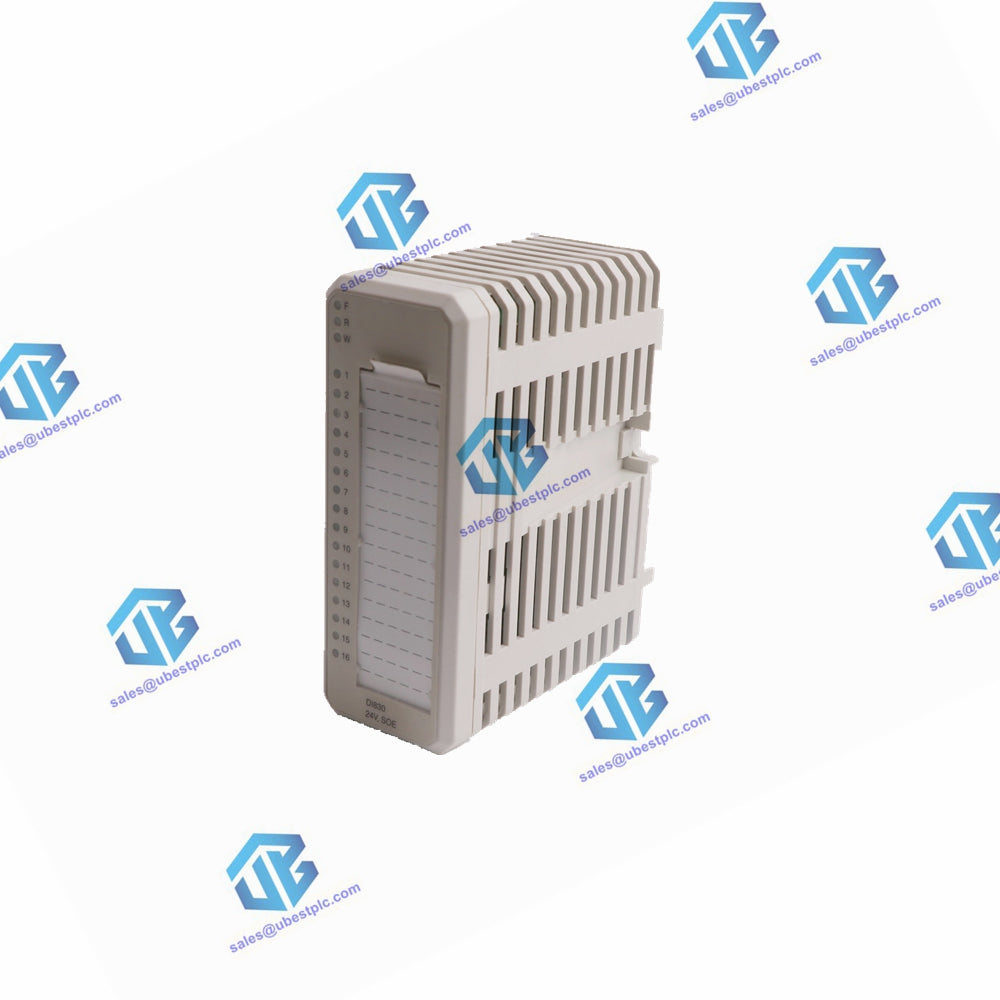

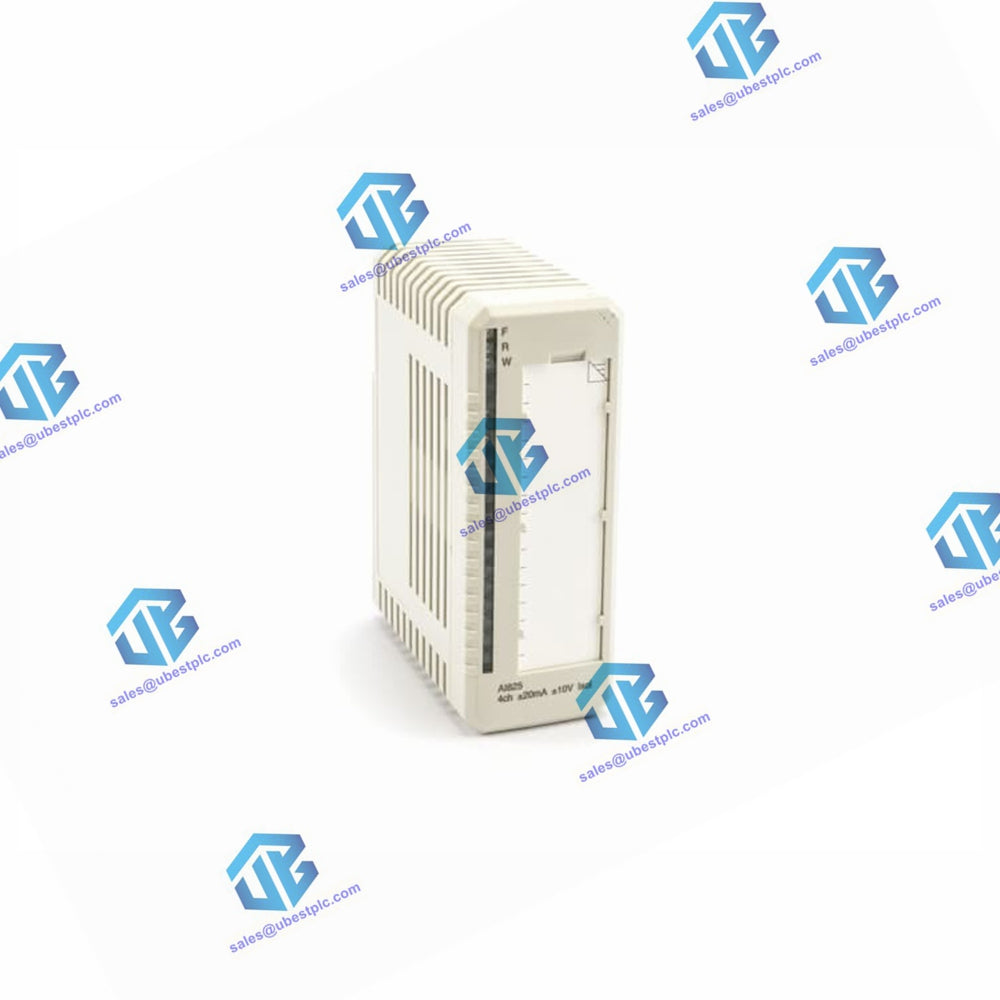

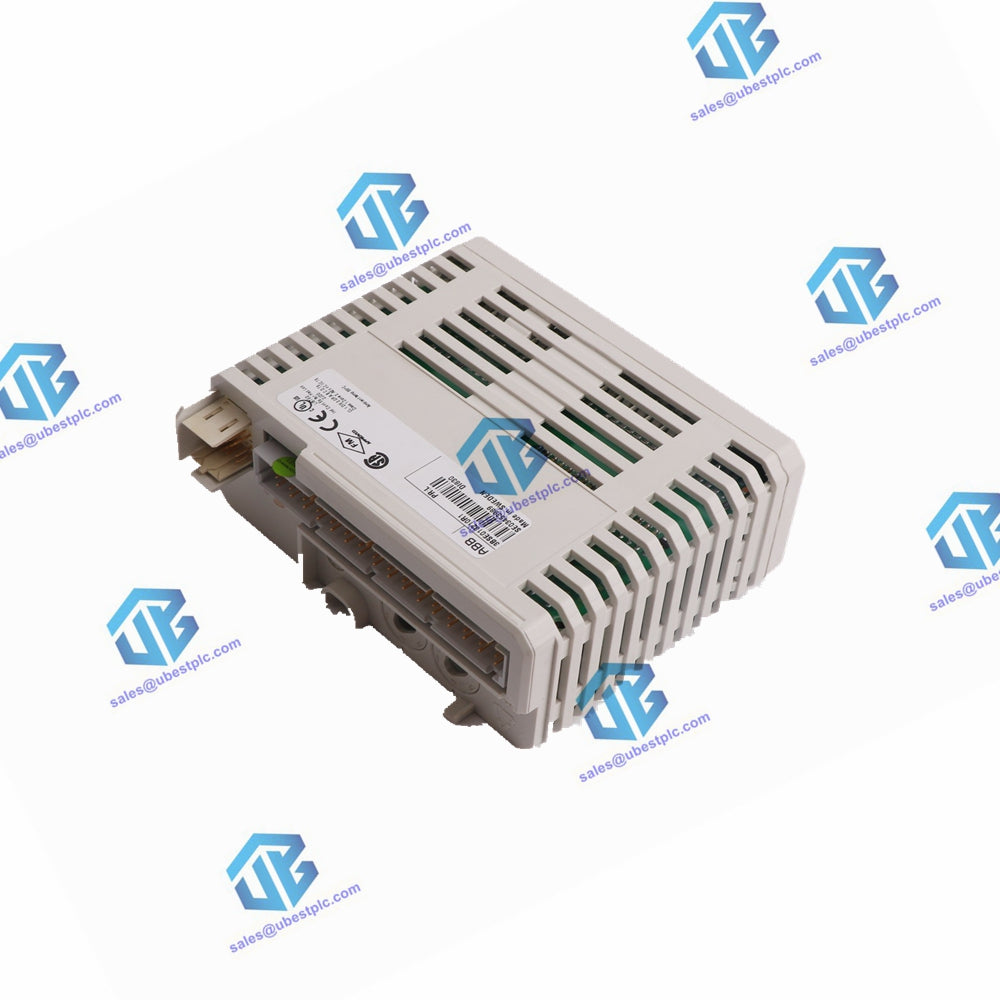

Modul Input Analog Terisolasi Galvanik AI825

Keterangan

Modul Input Analog AI825 memiliki 4 input arus/tegangan bipolar yang diisolasi secara galvanik secara individual. Setiap saluran dapat berupa masukan tegangan atau arus. Modul ini memiliki input arus searah yang dapat menahan hingga 6,3 V dan input arus terlindung tegangan berlebih yang dapat menahan hingga +30 V d.c., dengan arus dibatasi oleh resistor PTC. Daya untuk tahap input diubah dari 24 V pada ModuleBus. Tiga jenis MTU berbeda dapat digunakan: TU831 Extended MTU, TU811, atau TU813 Compact MTU, dengan TU813 Compact MTU dilengkapi konektor snap-in berkerut untuk koneksi proses.

Fitur

• 4 saluran input terisolasi galvanik individual untuk +20 mA, 0...20 mA, 4...20 mA, +10 V, 0...10 V, 2...10 V.
• Resolusi 14 Bit plus tanda.
• Resistor shunt masukan terlindung hingga 30 V d.c.
• Masukannya tahan terhadap komunikasi HART.

Data teknis

Spesifikasi Umum pada 25°C

• Jumlah saluran: 4
• Jenis masukan: Saluran terisolasi galvanik ke saluran, saluran ke ground
• Rentang pengukuran (nominal): -20...+20 mA, 0...20 mA, 4...20 mA, -10...+10 V, 0...10 V, 2...10 V dc.
• Kisaran atas/bawah : ± 15%
• Impedansi masukan pada masukan tegangan (I x U): 10 MΩ
• Impedansi masukan pada masukan saat ini (I x I): 50 Ω
• Input arus terlindung tegangan berlebih (I x IP): 50 Ω + 125 Ω
• Panjang kabel medan maksimum: 600 meter (656 yd.)
• Maks. Diferensial d.c. masukan (Kesalahan):
  • Masukan tegangan : 30 V
  • Masukan arus terlindung tegangan berlebih: 30 V
  • Masukan saat ini : 6,3 V
• CMRR, 50 Hz, 60 Hz : 120 dB
• NMRR: >40 dB pada 50 Hz, >55 dB pada 60 Hz
• Kesalahan : Maks. 0,1%
• Resolusi : 14 bit tanda plus
• Penyimpangan suhu :
  • Maks 57 ppm/°C (± 20 mA)
  • Maks 34 ppm/°C (± 10 V)
  • Maks 78 ppm/°C (0...20 mA)
  • Maks 47 ppm/°C (0...10 V)

spesifikasi elektrik

• Waktu siklus pembaruan (keempat saluran): <10 ms
• Konsumsi arus 24 V (Modulebus): Tipe 90 mA, maks 110 mA
• Konsumsi arus 5 V (Modulebus): Tipe 70 mA, maks 100 mA
• Pembuangan daya: Tipe 2,5 W, maks 3,2 W
• Pengawasan tegangan: Pasokan internal
• Filter masukan (0 hingga 90%): 130 ms pada masukan arus, 115 ms pada masukan tegangan

Spesifikasi Fisik dan Lingkungan

• Unit terminasi modul: TU811, TU813 atau TU831
• Kode kunci MTU : DA
• Tegangan insulasi terukur : 250 V
• Tegangan uji dielektrik :
  • Antar saluran: 1900 V d.c.
  • Saluran ke ground dan MB24V: 3250 V d.c.
  • MB24V ke ground: 720 V d.c.
