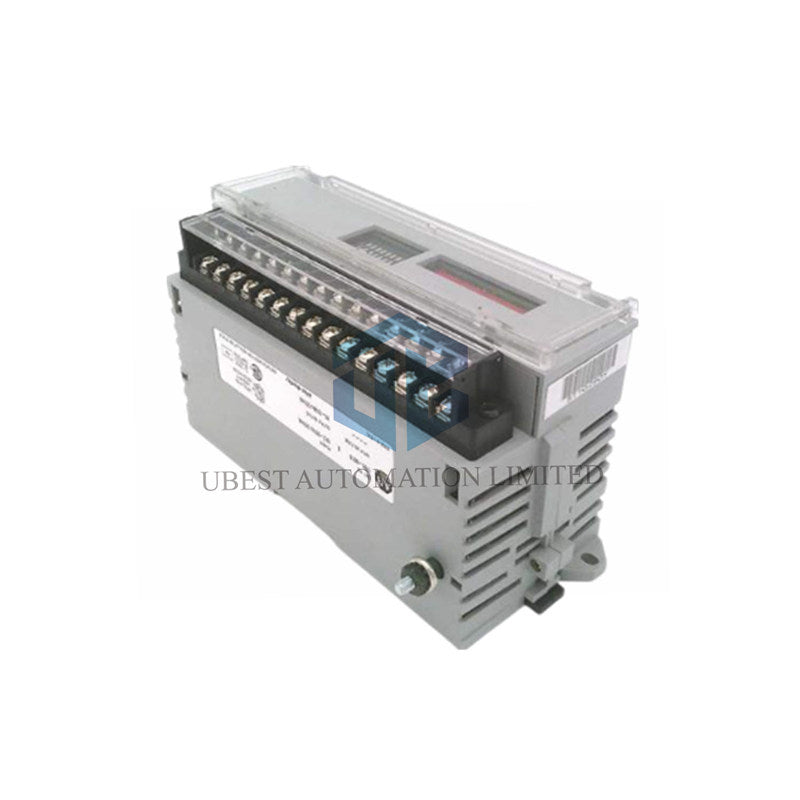

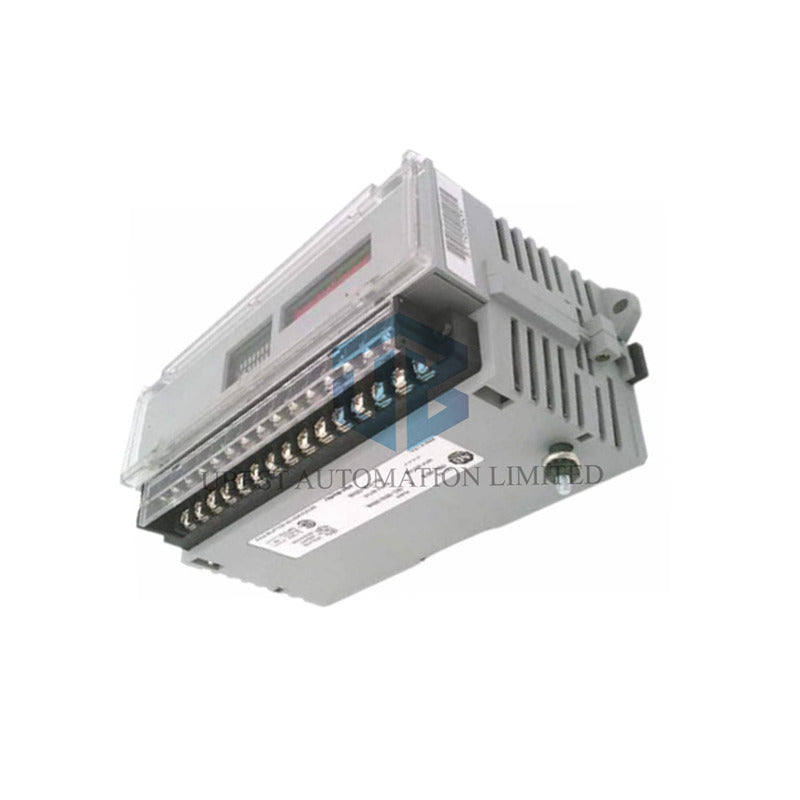

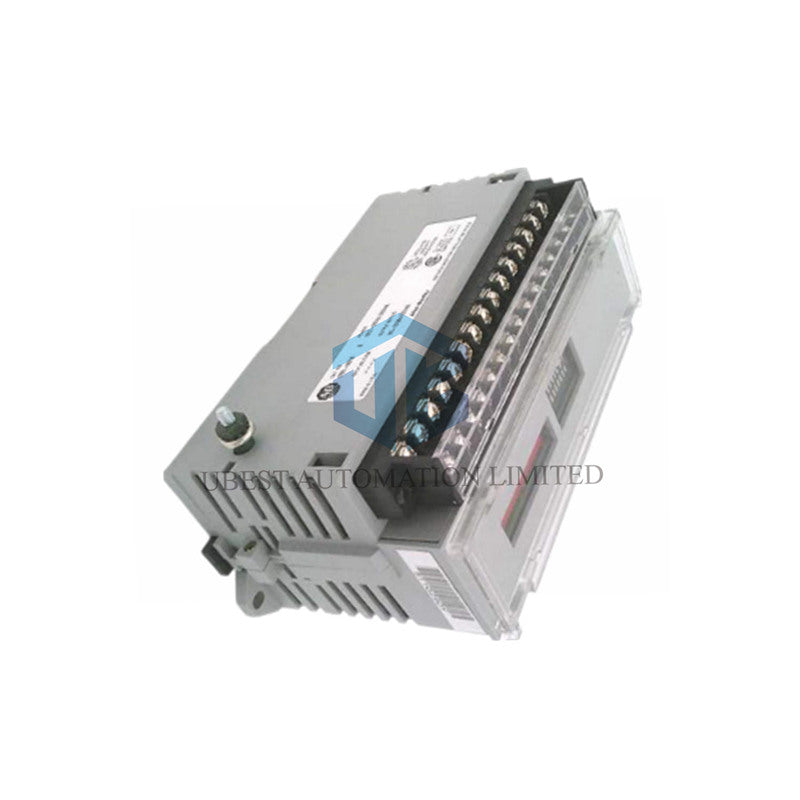

Allen-Bradley 1791-0B16 - Modul I/O Blok Output DC 16-Kanal

Perluas sistem kontrol Anda dengan mudah menggunakan Allen-Bradley 1791-0B16. Ini adalah modul I/O Blok yang kompak dan mandiri yang menyediakan 16 saluran output DC diskrit untuk aplikasi I/O jarak jauh. Modul ini mengintegrasikan antarmuka pengendali, catu daya, dan terminal I/O ke dalam satu blok yang kokoh, menjadikannya solusi hemat biaya untuk mendistribusikan output dekat perangkat lapangan dalam kemasan, penanganan material, dan panel kontrol mesin. Modul ini terhubung melalui Universal Remote I/O ke PLC Allen-Bradley yang kompatibel.

Spesifikasi Teknis Lengkap

Merek & Seri: Allen-Bradley 1791 Block I/O (Seri B)

Nomor Model Lengkap: 1791-0B16

Jenis Modul: Blok Output DC Sumber 16-Titik

Konfigurasi Output: 16 titik, sumber

Arus Output: 500 mA per titik @ 60°C (pemasangan vertikal), 250 mA @ 60°C (pemasangan horizontal)

Rentang Tegangan Beban: 10V hingga 30V DC

Catu Daya Eksternal: 19,2V hingga 30V DC

Kecepatan Switching: Delay nyala: maksimal 0,5 ms, delay mati: maksimal 1,0 ms

Protokol Komunikasi: Universal Remote I/O (kompatibel dengan PLC-5, SLC 5/02, dll.)

Indikator Status: 1 COMM (komunikasi), 1 STATUS (modul), 16 LED I/O (per titik)

Konfigurasi: Saklar putar ganda untuk mengatur Nomor Rak, Grup Awal, Baud Rate, dan Last Chassis/State.

Terminal: Blok terminal yang dapat dilepas untuk perawatan mudah.

Ukuran Kabel: Kabel padat 2 mm² (14 AWG) direkomendasikan, isolasi maksimal 3/64 in.

Dimensi (T x L x D): Sekitar 6,95 in. x 2,7 in. x 3,85 in.

Berat: 1,00 lb (0,45 kg)

Panduan Instalasi & Pengkabelan

Untuk kinerja terbaik, pasang 1791-0B16 secara vertikal. Sambungkan catu daya eksternal 24V DC (19,2-30V) ke terminal yang ditentukan. Hubungkan perangkat lapangan Anda (solenoid, indikator) antara terminal output dan DC common. Gunakan saklar putar untuk mengatur Nomor Rak yang unik dan konfigurasikan kecepatan komunikasi agar sesuai dengan pemindai Anda. Jika ini adalah modul terakhir dalam rantai, pasang resistor terminasi yang diperlukan. LED bawaan akan menunjukkan status komunikasi dan output.

Paket & Garansi

Isi Paket: 1 x Modul I/O Blok Output Allen-Bradley 1791-0B16.

Garansi Kami: Produk ini dilindungi oleh garansi 12 bulan yang dapat diandalkan.

Layanan Pengiriman Cepat

Kami mengirim dengan cepat ke seluruh dunia menggunakan FedEx, UPS, dan DHL.

Pertanyaan yang Sering Diajukan (FAQ)

Apa itu Universal Remote I/O?

Ini adalah protokol komunikasi serial milik Allen-Bradley yang lebih lama, digunakan untuk menghubungkan blok I/O jarak jauh (seperti seri 1791) ke pengendali seperti PLC-5 dan SLC 5/02. Ini bukan Ethernet/IP atau DeviceNet.

Mengapa pemasangan vertikal direkomendasikan?

Pemasangan vertikal memberikan pembuangan panas yang lebih baik, memungkinkan output menangani arus lebih tinggi sebesar 500 mA per titik. Pemasangan horizontal mengurangi arus yang diizinkan menjadi 250 mA per titik karena keterbatasan pendinginan.

Bagaimana modul ini dialamatkan di jaringan?

Anda mengatur alamat modul menggunakan dua saklar putar di sisinya. Saklar ini mengatur Nomor Rak (0-37 oktal) dan Grup Awal dalam citra I/O rak.

Apa fungsi saklar "Last Chassis/State"?

Jika modul ini adalah modul terakhir dalam rantai fisik, Anda mengatur saklar ini ke posisi "Last". Ini mengonfigurasi driver komunikasi modul dengan benar untuk terminasi akhir jalur.

Bisakah saya menghubungkannya ke CompactLogix atau ControlLogix modern?

Tidak langsung. Pengendali Logix modern menggunakan EtherNet/IP atau jaringan lain. Untuk menggunakan modul ini, Anda memerlukan modul komunikasi jembatan (seperti 1785-BCM) dalam chassis PLC-5 atau SLC untuk menerjemahkan antar jaringan.
