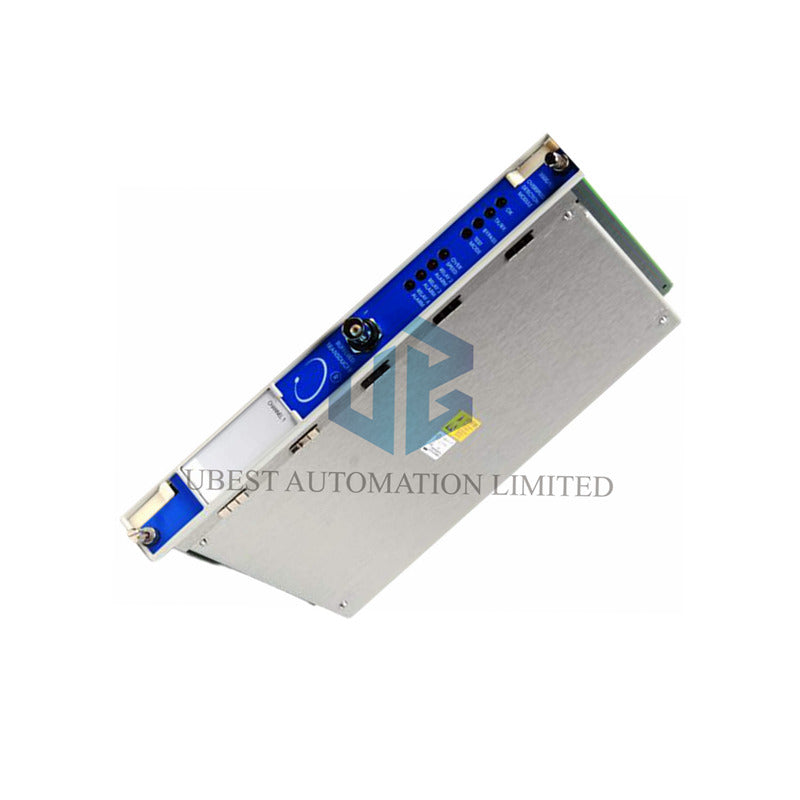

Sistem Deteksi Overspeed Elektronik Bently Nevada 3500/53

Modul overspeed Bently Nevada 3500/53-02-00 memberikan perlindungan mesin yang tepat untuk peralatan berputar kritis di lingkungan industri yang menuntut.

Identitas Produsen & Produk

• Produsen: Bently Nevada, pemimpin global terpercaya dalam sistem perlindungan mesin.
• Jenis Produk: Sistem Deteksi Overspeed Elektronik 3500/53 untuk keselamatan turbin dan kompresor.
• Nomor Model: 3500/53-02-00 dengan arsitektur pemantauan overspeed dua saluran.
• Negara Asal: Dibuat di U.S.A untuk keandalan kelas industri yang konsisten.

Struktur Pemesanan Gaya Pohon

• 3500/53-02-00
  • Opsi Saluran
    • 02 → Konfigurasi deteksi overspeed dua saluran.
  • Persetujuan Badan
    • 00 → Versi standar tanpa sertifikasi area berbahaya.

Pengukuran Inti & Performa Input

• Rentang Sinyal Input: Menerima +10,0 V hingga −24,0 V untuk probe kedekatan atau pickup magnetik.
• Impedansi Input: 20 kΩ memastikan akuisisi sinyal yang stabil dan beban minimal.
• Voting Overspeed: Mendukung logika 2-dari-2 dan direkomendasikan arsitektur logika 2-dari-3.
• Kemampuan Frekuensi: Menangani input pulsa kecepatan tinggi yang cocok untuk aplikasi turbin.

Karakteristik Lingkungan & Elektrikal

• Konsumsi Daya: Tipikal 8,0 W untuk operasi tingkat rak yang efisien.
• Suhu Operasi: −30 °C hingga +65 °C untuk lokasi industri yang keras.
• Suhu Penyimpanan: −40 °C hingga +85 °C untuk penyimpanan jangka panjang yang aman.
• Toleransi Kelembapan: Hingga 95% tanpa kondensasi untuk kinerja lapangan yang andal.

Antarmuka Output & Penanganan Sinyal

• Output Buffered: Konektor koaksial panel depan dengan perlindungan ESD dan hubung singkat.
• Impedansi Output: 550 Ω untuk transmisi sinyal yang stabil.
• Pasokan Transduser: −24 Vdc pada maksimum 40 mA untuk sensor yang terhubung.
• Output Perekam: 4–20 mA proporsional dengan rentang kecepatan skala penuh.

Sistem Relay & Logika Proteksi

• Tipe Relay: Relay SPDT dengan penyegelan epoksi untuk masa pakai panjang.
• Kapasitas Switching: Hingga 600 VA AC atau 120 W DC untuk sirkuit trip.
• Rating Kontak: Maksimum 5 A dengan status energize yang dapat dipilih.
• Penekanan Busur: Penekan 250 Vrms bawaan mengurangi keausan listrik.

Indikasi Status Panel Depan

• LED OK: Mengonfirmasi operasi modul normal selama runtime.
• LED TX/XR: Menampilkan komunikasi aktif dalam rak 3500.
• LED Bypass: Menunjukkan status bypass pemeliharaan dengan jelas.
• LED Mode Tes: Mengonfirmasi status pengujian diagnostik aktif.

Detail Instalasi & Mekanis

• Dimensi Modul: 241,3 × 24,4 × 241,8 mm untuk slot rak 3500 standar.
• 133388-01 Berat Modul: Sekitar 0,82 kg untuk penanganan yang mudah.
• 133396-01 Ukuran Modul I/O: Desain kedalaman yang dikurangi mempermudah integrasi kabinet.

Isi Kemasan

• Satu 3500/53-02-00 modul deteksi overspeed elektronik.
• Modul I/O yang sesuai untuk pemasangan di rak.
• Kemasan pelindung standar pabrik untuk pengangkutan yang aman.

Garansi & Pengiriman

• Garansi: 12 bulan mencakup cacat bahan dan pembuatan.
• Metode Pengiriman: FedEx, UPS, dan DHL untuk pengiriman cepat ke seluruh dunia.

FAQ Profesional

• Q1: Apakah modul ini dapat beroperasi secara mandiri tanpa komponen 3500 lainnya?
• A1: Modul memerlukan rak 3500 dan catu daya yang kompatibel untuk operasi yang benar.
• Q2: Apakah sistem mendukung tren kecepatan secara kontinu?
• A2: Output perekam menyediakan sinyal arus proporsional untuk sistem tren eksternal.
• Q3: Bagaimana modul menangani gangguan listrik di area dengan EMI tinggi?
• A3: Pengkondisian sinyal internal dan kontrol impedansi meningkatkan ketahanan terhadap gangguan.
• Q4: Apakah logika relay dapat menyesuaikan dengan filosofi shutdown yang berbeda?
• A4: Setiap relay mendukung konfigurasi trip yang dapat dipilih antara energize atau de-energize.
• Q5: Industri apa yang biasanya menggunakan sistem overspeed ini?
• A5: Sektor pembangkit listrik, minyak dan gas, petrokimia, dan mesin berputar berat.
