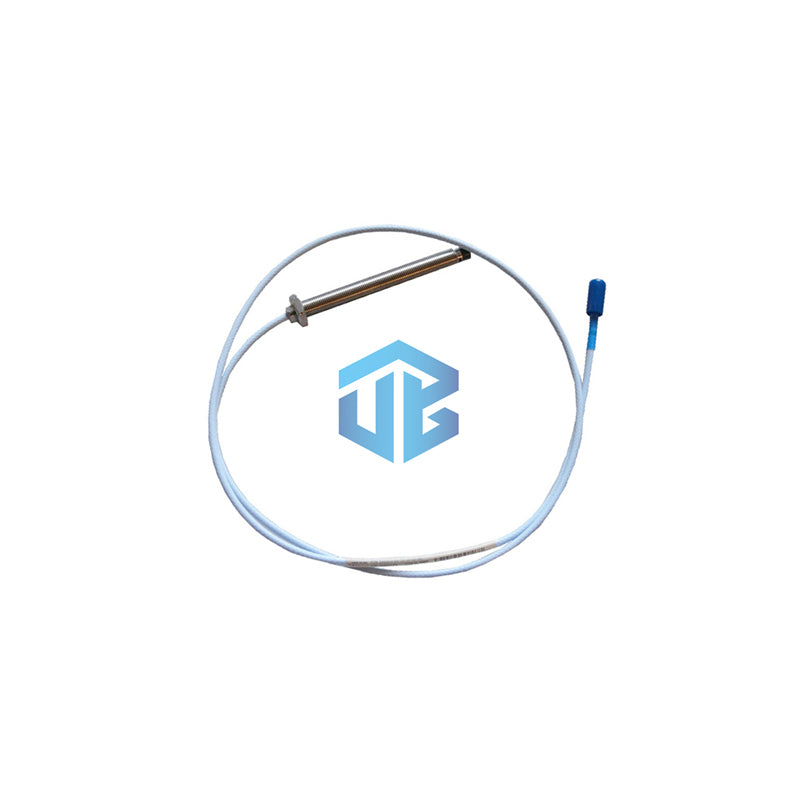

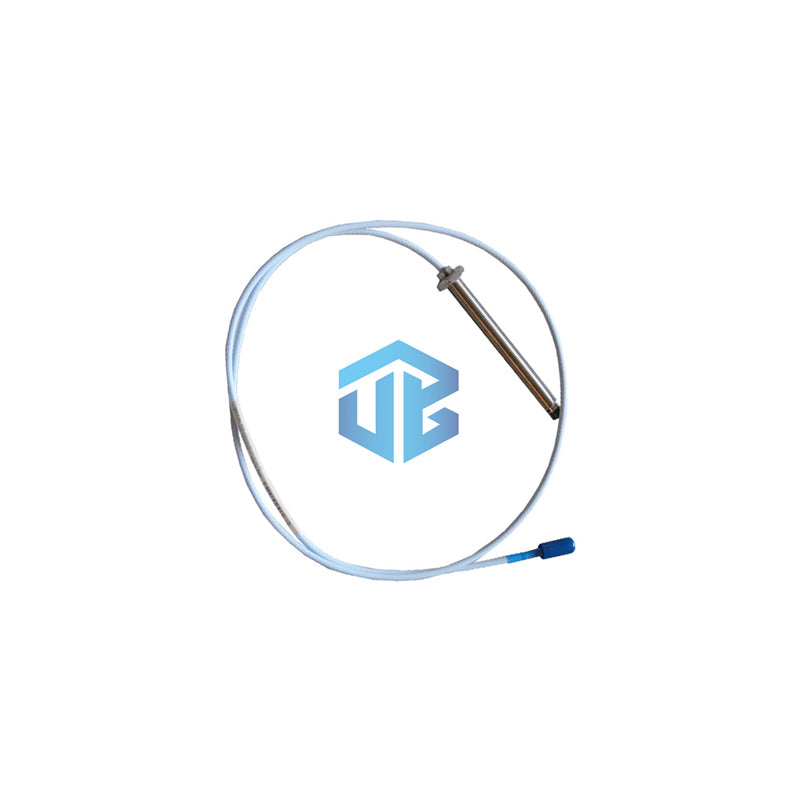

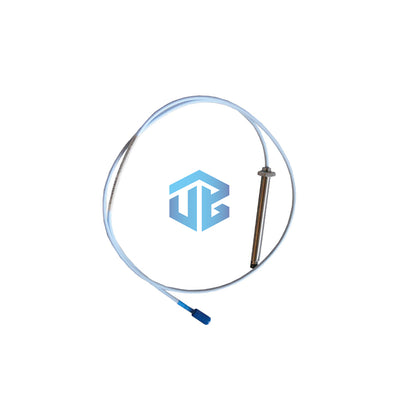

Bently Nevada 3300 XL 8mm Proximity Probe: Penginderaan Getaran Presisi

Identifikasi Produk & Rincian Lengkap Sufiks

• Merek: Bently Nevada
• Model & Seri: 3300 XL 8mm Proximity Probe (Metrik)
• Kode Pemesanan Lengkap: 330103-00-13-05-02-05
  • 330103: Probe 3300 XL 8 mm, ulir M10x1, tanpa pelindung
  • -00: Panjang tanpa ulir = 0 mm
  • -13: Panjang keseluruhan casing = 130 mm
  • -05: Panjang kabel total = 0,5 meter (1,6 kaki)
  • -02: Konektor ClickLoc koaksial miniatur, kabel standar
  • -05: Persetujuan Badan CSA, ATEX, dan IECEx

Spesifikasi Teknis Inti & Data Kinerja

• Rentang Pengukuran Linear: 0,25 mm hingga 2,3 mm (10 hingga 90 mil).
• Pengaturan Celah yang Direkomendasikan: 1,27 mm (50 mil) untuk output -9 Vdc.
• Resistansi Nominal Probe (RPROBE): 7,45 Ω ± 0,50 Ω untuk model 0,5m.
• Respons Frekuensi: Konsultasikan grafik manual untuk efek kabel yang lebih panjang.
• Bahan Ujung Probe: Polifenilena sulfida (PPS) untuk ketahanan kimia.
• Bahan Casing Probe: Baja Tahan Karat AISI 303 atau 304.
• Segel Tekanan: O-ring Viton® menyegel ujung probe dari casing.

Rating Lingkungan & Keamanan

• Rentang Suhu Standar: -52°C hingga +177°C (-62°F hingga +350°F).
• Suhu Kabel Ekstensi: Dinilai hingga +260°C (+500°F).
• Kelembaban Relatif: Perubahan ASF kurang dari 3% pada kelembaban 93%.
• Keamanan Intrinsik (ia): Untuk Kelas I, Zona 0 dengan penghalang yang tepat (Gambar 141092).
• Non-Incendive (nA, ec): Cocok untuk Kelas I, Zona 2/Divisi 2 (Gambar 140979).

Detail Instalasi & Mekanis

• Ulir Pemasangan: Ulir metrik M10 x 1,0.
• Keterlibatan Ulir Maksimum: 15 mm.
• Pemasangan Kabel Lapangan: Gunakan kabel triad terlindung 16 hingga 24 AWG (0,2 hingga 1,5 mm²).
• Jarak Maksimum Kabel Sistem: 305 meter (1.000 kaki) ke proximitor.
• Berat Probe: Sekitar 323 gram per meter (11,4 oz/ft).

Pertanyaan yang Sering Diajukan (FAQ)

• Berapa output pada pengaturan celah standar? Celah 1,27 mm (50 mil) menghasilkan sekitar -9 Vdc.
• Apakah probe ini cocok untuk aplikasi bertekanan? Memiliki segel Viton tetapi tidak diuji tekanan pabrik.
• Bisakah saya mendapatkan panjang kabel yang berbeda? 330103-00-13-05-02-05 memiliki kabel tetap 0,5m. Hubungi kami untuk opsi lain.
• Sertifikasi apa yang dimiliki model ini? Unit ini memiliki persetujuan CSA, ATEX, dan IECEx untuk lokasi berbahaya.
