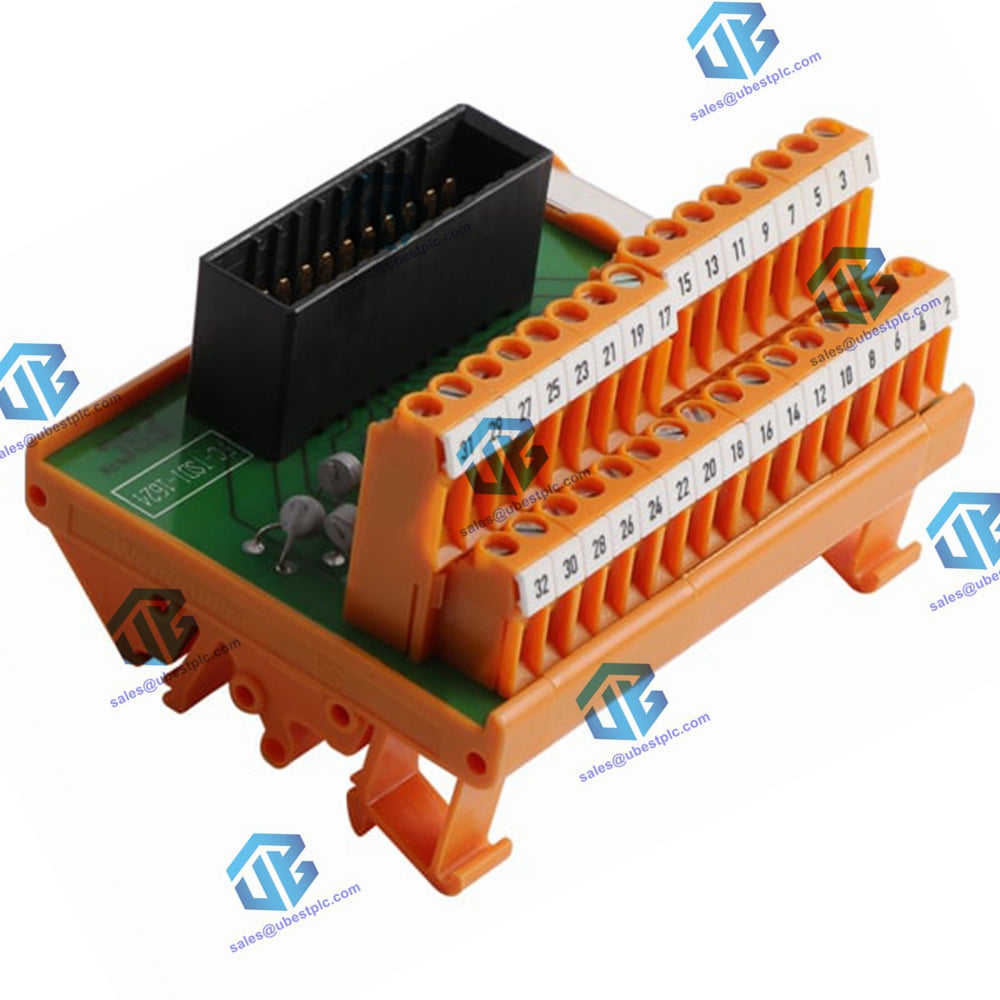

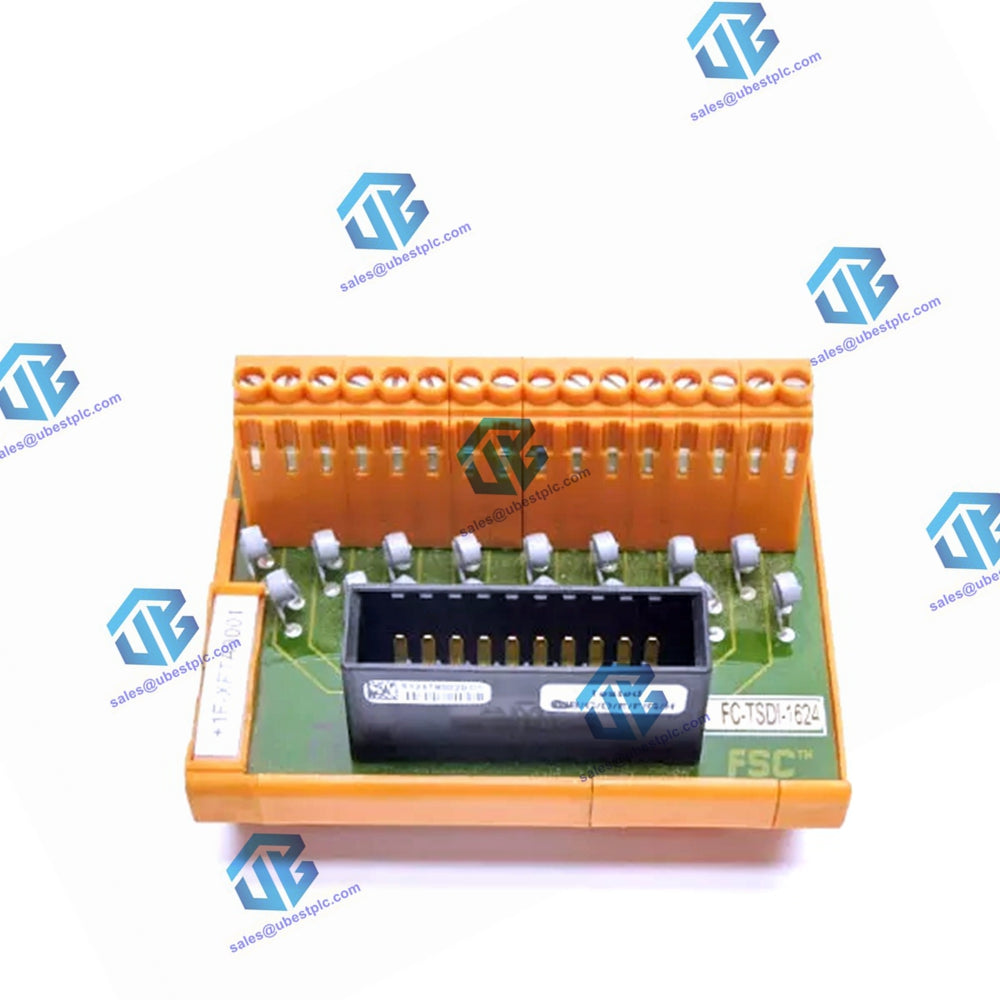

Modul Perakitan Terminasi Lapangan TIDI-1624

Modul TIDI-1624 berfungsi sebagai antarmuka penting untuk saluran input 24V DC terisolasi non-aman, menyediakan koneksi yang mulus antara kabel interkoneksi sistem dan kabel lapangan eksternal.

Fungsi Utama:

• Antarmuka: Berperan sebagai antarmuka antara kabel interkoneksi sistem SICC-0001/Lx dan kabel lapangan.
• Saluran Input: Mendukung enam belas saluran input 24V DC terisolasi non-aman.
• Konfigurasi Redundan: Terhubung ke modul SDI-1624 melalui kabel SICC-0001/Lx untuk pengaturan redundan.

Data Teknis:

• Nomor Tipe: FS-TIDI-1624, FC-TIDI-1624
• Persetujuan: CE, TUV, UL, CSA
• Saluran Input: 16
• Tegangan Input Nominal: 24V DC
• Tegangan Drop-out: 2,8V DC
• Tegangan Pick-up: 17,5V DC
• Tegangan Input Maksimum: 47,5V DC
• Perlindungan Polaritas Terbalik: Dioda seri
• Tegangan Terbalik Maksimum: 300V
• Arus Input: Biasanya 9mA pada 24V DC
• Frekuensi Switching Maksimum: 20Hz
• Dimensi: 265 × 70 × 48 mm (P × L × T); kompatibel dengan rel DIN EN: TS32 / TS35 × 7,5
• Umur Kontak Relay yang Diharapkan: 1.000.000 operasi saklar listrik, 10.000.000 operasi saklar mekanis
• Terminasi: Terminal sekrup, diameter kawat maksimum 2,5 mm² (AWG 14), panjang pengupasan 7 mm, torsi pengencangan 0,5 Nm

Isolasi:

• Isolasi Galvanik:
  • Dari Input ke Output: 1000V AC
  • Dari Input ke Input: 1000V AC
