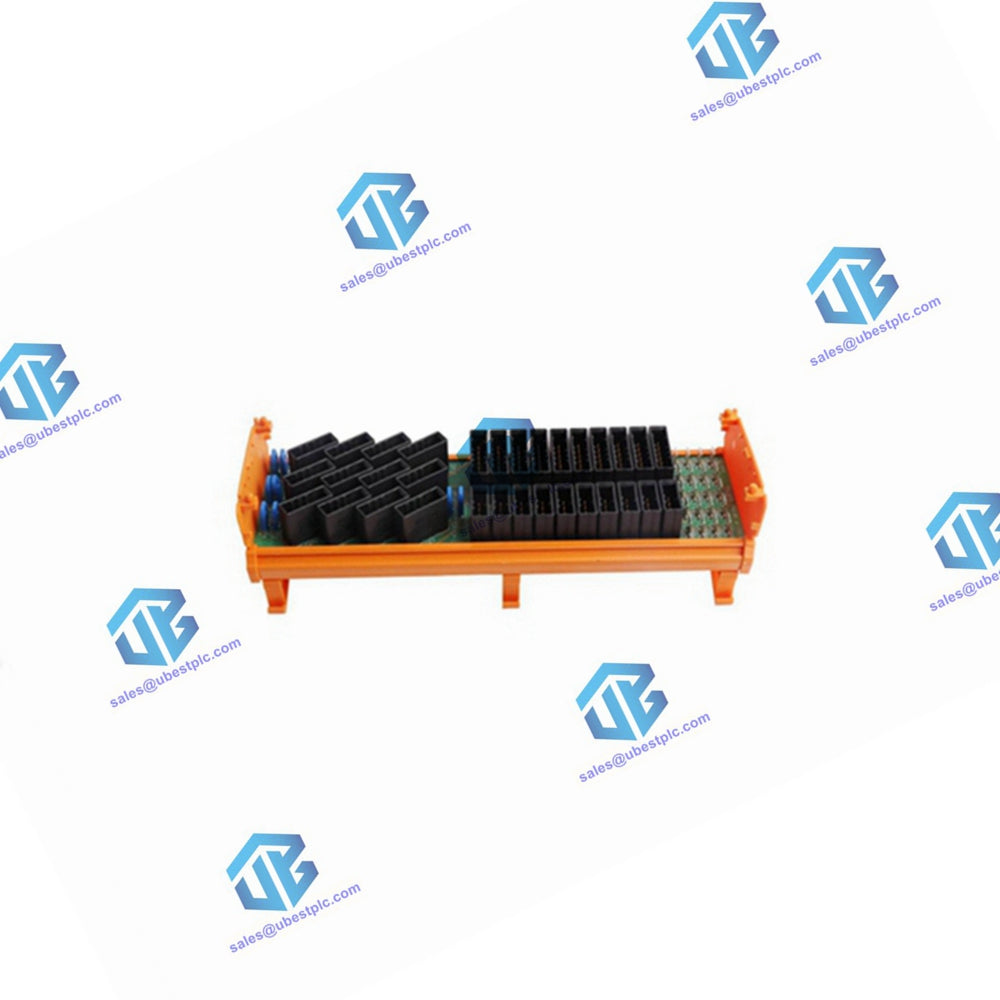

TSGAS-1624 Input Detektor Gas/Api Aman FTA (0-20 mA, 16 Saluran)

Modul TSGAS-1624 berfungsi sebagai antarmuka antara detektor gas/api di lapangan dan modul input analog kepadatan tinggi aman SAI-1620m dalam Safety Manager. Modul ini memiliki enam belas saluran input analog yang cocok untuk aplikasi terkait keselamatan maupun non-keselamatan. Modul ini menggunakan kabel interkoneksi sistem SICC-0001/Lx untuk mentransfer 16 sinyal input ke pasangan redundan modul SAI-1620m.

Fungsi Utama:

• Konversi Sinyal: Konversi langsung linier sinyal DC lapangan 0(4)-20 mA ke tingkat sinyal modul input analog kepadatan tinggi aman SAI-1620m.
• Distribusi Daya: Menyediakan distribusi pasokan daya ke setiap pemancar dengan proteksi sekering 500 mA.
• Monitoring: Memungkinkan pemantauan daya eksternal yang terhubung ke modul TSGAS-1624.

Data Teknis:

Umum:

• Nomor Tipe: FS-TSGAS-1624, FC-TSGAS-1624
• Persetujuan: CE, TUV, UL, CSA, FM

Input:

• Jumlah Saluran Input: 16 (dengan 0 V umum)
• Kebutuhan Daya: 24 V DC eksternal, 3 mA (tanpa beban lapangan)
• Arus Input: 0-25 mA
• Resistansi Input: 500 Ω (± 5%)

Output (Ke Modul SAI-1620m):

• Voltase Output: 0-4 V DC
• Akurasi: 0,1%

Sekering:

• Rating Sekering: 500 mA
• Dimensi Sekering: 5x20 mm
• Rating Tegangan AC: 250 V
• Rating Tegangan DC: 300 V
• Produsen: Schurter
• Nomor Bagian Produsen: 0001.2501
• Kurva Derating: Linier dari 0,5 A pada 25°C hingga 0,35 A pada 70°C suhu sekitar modul

Fisik:

• Dimensi Modul: 225 × 70 × 60 mm (8,86 × 2,76 × 2,36 in)
• Rel DIN EN: TS32 / TS35 × 7,5
• Panjang Rel yang Digunakan: 226 mm (8,90 in)

Terminasi:

• Terminal Sekrup:

  • Ukuran Kabel Maksimum: 2,5 mm² (AWG 14)
  • Panjang Kupasan: 7 mm (0,28 in)
  • Torsi Pengencangan: 0,5 Nm (0,37 ft-lb)

• Terminal Sekrup Daya (A, B):

  • Ukuran Kabel Maksimum: 16 mm² (AWG 8)
  • Panjang Kupasan: 7 mm (0,28 in)
  • Torsi Pengencangan: 1,2 Nm (0,88 ft-lb)

TSGAS-1624 adalah modul FTA yang tangguh dan andal untuk menghubungkan detektor gas/api dengan sistem Safety Manager, menyediakan konversi sinyal yang akurat, distribusi daya yang efisien, dan koneksi yang aman di lingkungan berbahaya.
