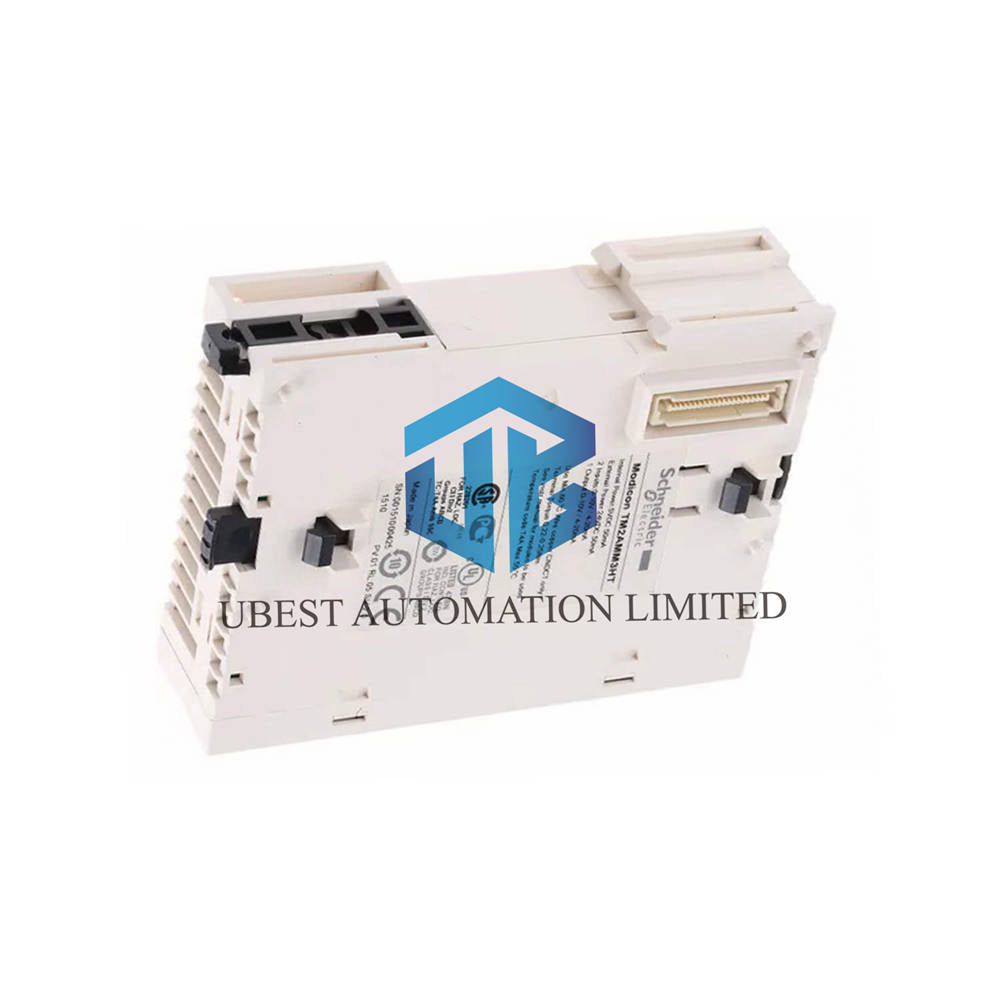

Modul Analog Schneider Electric TM2AMM3HT Modicon M238

• Para insinyur merancang TM2AMM3HT untuk menghasilkan konversi sinyal yang stabil pada jaringan otomasi industri.
• Modul ringkas ini menyediakan akurasi sinyal tinggi untuk melindungi peralatan yang terhubung dari lonjakan tegangan mendadak.
• Operator dapat memantau instrumen lapangan dengan mudah menggunakan loop arus standar dan koneksi tegangan yang sederhana.

Spesifikasi Teknis Utama

• Modul ini memiliki 2 input non-diferensial dan 1 output untuk koneksi lapangan yang fleksibel.
• Rentang tegangan input mencakup 0 hingga 10 VDC dengan pemisahan sinyal yang jelas.
• Loop arus mendukung sinyal 4 hingga 20 mA standar untuk akuisisi data yang andal.
• Sirkuit internal menghasilkan resolusi 12-bit yang tajam pada semua kanal pengukuran aktif.
• Unit ini mempertahankan operasi yang stabil dengan akurasi +/- 0,2% pada suhu ruangan standar.
• Konversi sinyal hanya memerlukan 20 ms ditambah satu waktu siklus pengontrol untuk pembaruan yang cepat.
• Modul ini dapat menerima kelebihan beban kontinu hingga arus 40 mA atau tegangan 13 VDC dengan aman.
• Fotokopler internal mengisolasi logika kanal dengan kekuatan dielektrik 500 V terhadap interferensi listrik.
• Perangkat menggunakan daya rendah sebesar 50 mA dari jalur daya eksternal 24 VDC.
• Dimensi fisiknya tetap ringkas, yaitu lebar 23,5 mm, kedalaman 70 mm, dan tinggi 90 mm.

Performa & Kemampuan Tambahan

• Modul analog ini memproses sinyal dalam rentang suhu pengoperasian yang luas, yaitu -10 hingga 55 °C.
• Filter derau terintegrasi secara efektif meredam getaran saluran berfrekuensi tinggi dan derau listrik industri.
• Impedansi input tinggi yang melebihi 1 MOhm mencegah pembebanan sinyal pada instrumen lapangan yang sensitif.
• Sistem mempertahankan penyimpangan rendah dengan koefisien suhu +/- 0,015 %FS/°C.
• Rumah berdensitas tinggi memungkinkan pemasangan rel DIN secara vertikal atau horizontal di dalam kabinet kontrol standar.
• Durasi pengambilan sampel yang cepat, kurang dari 10 ms, memastikan pelacakan variabel proses secara waktu nyata dengan akurat.

Manfaat Utama Produk

• Unit TM2AMM3HT mempercepat waktu pemasangan menggunakan blok terminal sekrup yang dapat dilepas.
• Pengaturan perangkat keras yang fleksibel memungkinkan peralihan mudah antara mode tegangan dan loop arus.
• Penghalang isolasi yang kokoh melindungi CPU PLC yang terhubung dari loop pembumian lapangan eksternal yang berbahaya.
• Konsumsi energi rendah menurunkan suhu keseluruhan kabinet dan memperpanjang masa pakai perangkat keras.
• Kompatibilitas penuh dengan platform Modicon M238 dan Advantys OTB menyederhanakan peningkatan sistem.

Panduan Pemasangan

• Pasang modul dengan kuat pada rel DIN 35 mm standar di dalam penutup.
• Putuskan semua sumber daya utama sebelum memasang kabel ke blok terminal sekrup yang dapat dilepas.
• Gunakan kabel pasangan berpilin berpelindung untuk semua sinyal analog guna mencegah interferensi elektromagnetik.
• Hubungkan pelindung kabel ke satu titik pembumian di dekat jalur masuk kabinet kontrol.
• Terapkan daya eksternal 24 VDC secara ketat dalam batas yang diizinkan, yaitu 19,2 hingga 30 V.

Daftar Isi Paket

• 1 x modul input output analog Schneider Electric.
• 1 x konektor blok terminal sekrup yang dapat dilepas.
• 1 x lembar referensi pemasangan perangkat keras.
• 1 x kotak kemasan pelindung antistatis.

Ketentuan Pengiriman & Garansi

• Kami mengirim pesanan ke seluruh dunia menggunakan jasa kurir ekspres seperti FedEx, UPS, dan DHL.
• Setiap pembelian mencakup garansi kualitas penuh selama 12 bulan untuk ketenangan pikiran Anda.

Pertanyaan yang Sering Diajukan

• Bagaimana unit ini menangani derau sinyal di lingkungan pabrik yang bising? Isolasi fotokopler memblokir interferensi hingga 500 V untuk melindungi sirkuit logika internal yang sensitif.
• Bisakah saya mencampur input tegangan dan output arus pada modul yang sama? Ya, Anda dapat mengonfigurasi kanal input untuk 0-10 V dan mengatur output ke 4-20 mA secara independen.
• Jenis kabel apa yang harus digunakan untuk koneksi sinyal lapangan? Selalu gunakan kabel pasangan berpilin berpelindung untuk menjamin integritas sinyal pada jalur kabel yang panjang.
• Apakah modul ini memerlukan catu daya eksternal terpisah agar dapat beroperasi? Ya, sirkuit analog memerlukan catu daya khusus 24 VDC yang terhubung ke blok terminal.
• Opsi pemasangan apa yang paling sesuai untuk unit perangkat keras ini? Anda dapat memasang modul langsung pada rel DIN 35 mm standar atau mengencangkannya pada panel.
