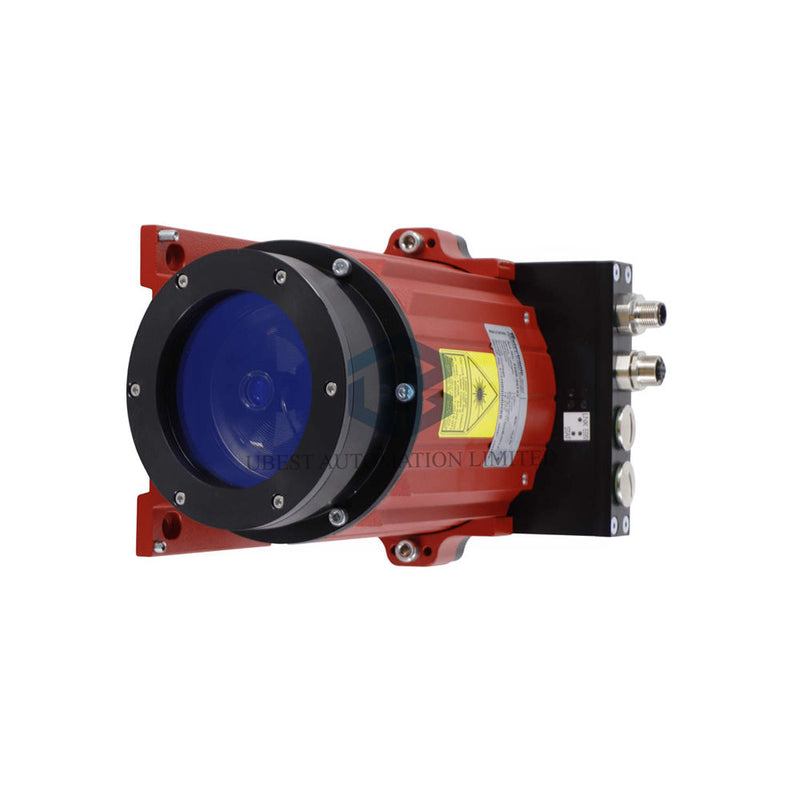

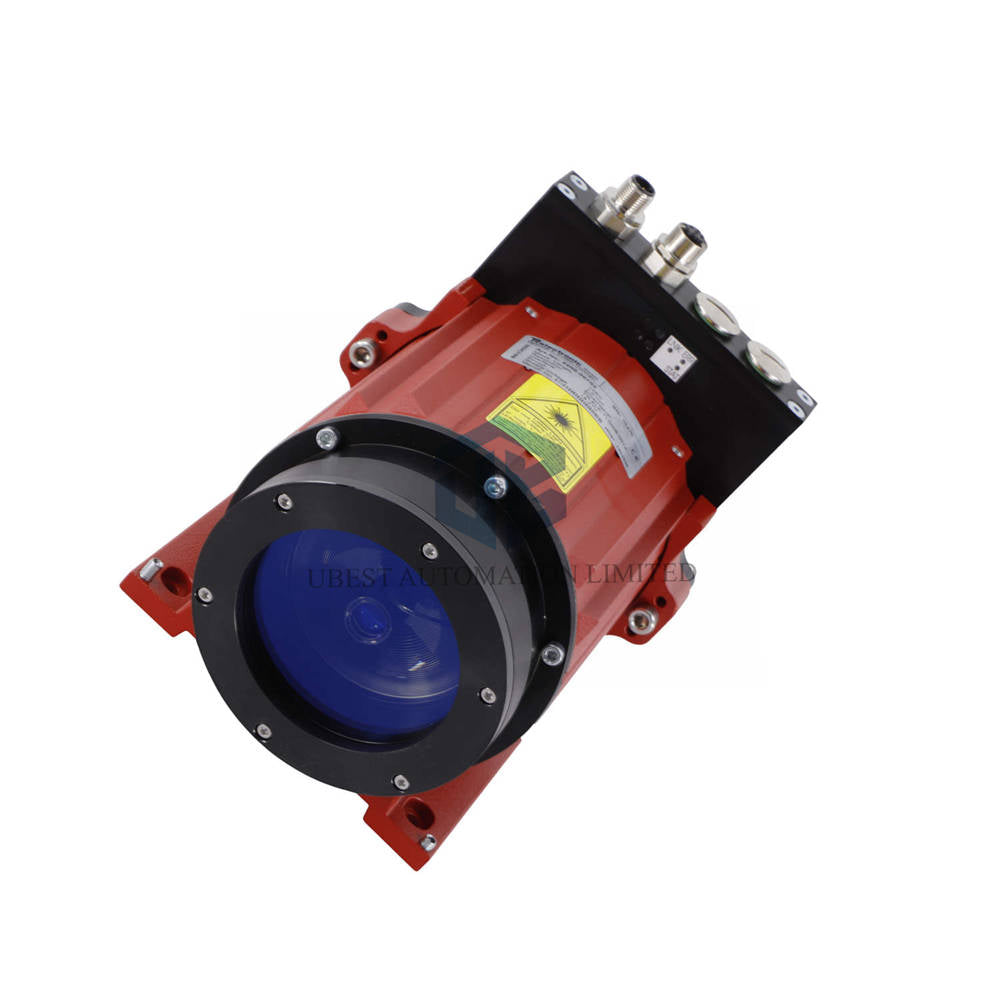

Sensor Jarak Laser TR 2200-00402 – Presisi untuk Industri

Spesifikasi Teknis Utama

• Merek: Ubest Automation
• Model: TR 2200-00402
• Jangkauan pengukuran: 0.2 … 125 m (standar terhadap foil reflektor)
• Perpanjangan jangkauan: 170 m, 195 m, atau hingga 240 m
• Resolusi: 0.1 mm secara fisik
• Deviasi linearitas: ±3 mm hingga 12 m; ±5 mm skala penuh
• Reproduksibilitas: ±2 mm
• Sumber cahaya: Dioda laser, cahaya merah, λ=670 nm, Kelas laser 2 (IEC 60825-1, sesuai FDA)
• Daya radiasi: ≤1 mW
• Kecepatan output: 1000 nilai/detik
• Waktu integrasi: 1 ms

Antarmuka dan Konektivitas

• Antarmuka: Sesuai CAN/DeviceNet™ dengan EN 50325-2
• Kecepatan transmisi: 125, 250, 500 kbit/s (dapat disesuaikan dengan DIP-switch)
• Standar bus: ISO 11898-1 dan ISO 11898-2
• Spesifikasi CAN: 2.0 A dengan pengenal 11-bit
• Tingkat output: RS485 untuk pemrograman melalui alat TRWinProg
• I/O eksternal: Satu input yang dapat diprogram (preset, laser mati, konfirmasi kesalahan) dan satu output yang dapat diprogram (suhu, intensitas, kecepatan, atau posisi)
• Tingkat logika: TINGGI >8 V, RENDAH <2 V (input); output RENDAH <1 V pada max 100 mA

Data Daya dan Lingkungan

• Tegangan suplai: 18…27 VDC ±5% (standar), opsi pemanas memerlukan 24 VDC ±5% pada 48 W
• Konsumsi arus: ≤350 mA tanpa beban
• Suhu kerja: Standar 0…+50°C; opsional -30…+50°C
• Suhu penyimpanan: -20…+75°C (kering)
• Drift suhu: 1 ppm/°C di semua rentang
• Kelembapan relatif: 98%, tidak mengembun
• Kelas perlindungan: standar IP65
• Ketahanan terhadap getaran: ≤50 m/s², 50…2000 Hz sinus
• Ketahanan terhadap guncangan: ≤300 m/s², setengah sinus 11 ms
• Imunitas EMC: DIN EN 61000-6-2; emisi: DIN EN 61000-6-3

Detail Mekanis dan Koneksi

• Tipe konektor: 4 x M16 x 1.5 posisi radial
• Blok terminal: Phoenix Contact SMKDS 1-3,5 (jarak 3,5 mm, arah 55°)
• Ukuran kabel: AWG 26-16; kaku 0,14-1,5 mm²; fleksibel 0,14-1 mm²
• Perlindungan rumah: IP65, cocok untuk lingkungan industri yang keras
• LED Status: RUN (hijau) dan ERR (merah) menunjukkan status online, kesalahan, atau alokasi ke master

Penugasan Terminal X1 (terminal sekrup 20 kutub)

• Pin 1: GND sinyal (referensi untuk pin 2)
• Pin 2: Keluaran US (dapat diprogram)
• Pin 3: Masukan US (preset, laser mati, konfirmasi kesalahan)
• Pin 7 & 8: 0V dan suplai US (18-27V)
• Pin 9 & 10: RS485 – / + untuk pemrograman TRWinProg
• Pin 15,17,18,19,20: CAN GNDI, CAN_H (dua pin), CAN_L (dua pin) dan pelindung melalui pin 16
• Pin 4,5,6,11,12,13,14: Tidak terhubung – biarkan tidak terhubung

Pertanyaan yang Sering Diajukan (FAQ)

• Q: Berapa jarak maksimum TR 2200-00402?
  A: Dengan foil reflektor, jarak standar adalah 125 m. Anda dapat memperpanjang hingga 240 m melalui pengaturan yang dapat diprogram.
• Q: Bisakah saya menggunakan sensor ini di luar ruangan?
  A: Ya, rating IP65 melindungi dari debu dan semprotan air. Namun, suhu kerja standar adalah 0-50°C. Untuk -30°C, pesan versi pemanas opsional.
• Q: Apakah mendukung penentuan posisi barcode?
  A: Ya, sensor bekerja dengan pita barcode reflektif dan termasuk linearization encoder yang dapat diprogram (ENC full stroke linearized).
• Q: Bagaimana cara memprogram perangkat ini?
  A: Gunakan perangkat lunak TRWinProg dari TR-Electronic melalui pin RS485 9/10 atau melalui jaringan CAN/DeviceNet.
• Q: Apa kelas lasernya?
  A: Laser kelas 2 (≤1 mW, merah 670 nm). Aman untuk mata jika terkena secara singkat tidak sengaja, tetapi hindari menatap langsung ke sinar.
• Q: Apa yang terjadi jika perangkat menunjukkan LED ERR merah?
  A: Merah stabil berarti kerusakan perangkat keras – ganti unit. Merah berkedip menunjukkan tidak ada alokasi master atau tes Dup_MAC_ID berhasil.
