Deskripsi

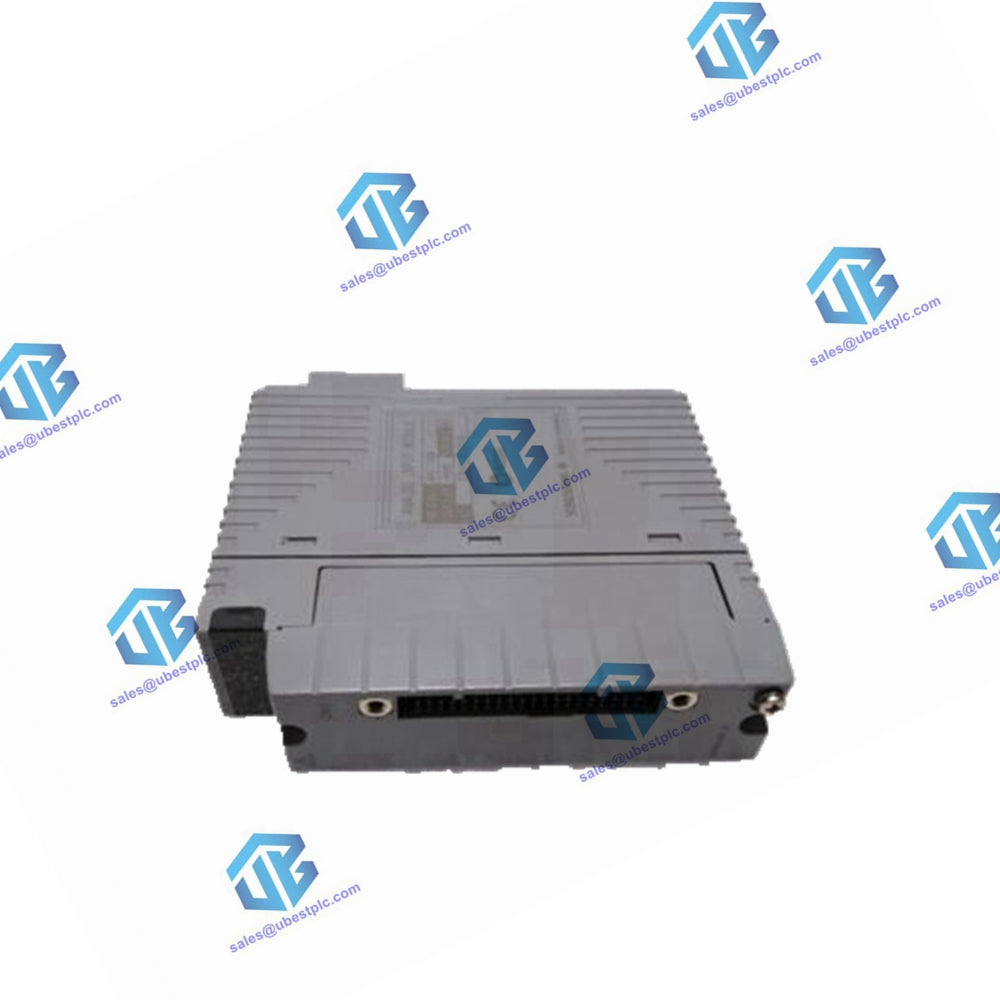

AAI143-H03 adalah Modul Input Analog yang dirancang untuk memantau sinyal 4 hingga 20 mA dengan akurasi dan keandalan tinggi. Modul ini mendukung hingga 16 saluran input terisolasi, menjadikannya ideal untuk berbagai aplikasi industri di mana akuisisi data yang presisi dan isolasi sangat penting. Modul ini dapat dikonfigurasi dalam pengaturan ganda-redundan untuk meningkatkan keandalan.

Fitur

• Jumlah Saluran Input: 16, terisolasi
• Sinyal Input: 4 hingga 20 mA
• Arus Input yang Diizinkan: 24 mA
• Tegangan Tahan: 1500 V AC antara input dan sistem selama 1 menit
• Resistansi Input:
  • Daya ON: 270 Ω (pada 20 mA) hingga 350 Ω (pada 4 mA)
  • Daya OFF: 500 kΩ atau lebih besar
• Akurasi: ±16 µA
• Periode Pembaruan Data: 10 ms
• Pasokan Daya Transmitter: 19,0 V atau lebih tinggi (pada 20 mA) hingga 25,5 V atau kurang (pada 0 mA), dengan batas arus keluaran 25 mA
• Pengaturan Transmitter 2-kawat atau 4-kawat: Dapat dikonfigurasi untuk setiap saluran melalui pin pengaturan
• Drift Akibat Perubahan Suhu Lingkungan: ±16 µA/10 ˚C
• Konsumsi Arus Maksimum: 230 mA (5 V DC), 540 mA (24 V DC)
• Komunikasi Eksternal: Terminal penjepit tekanan, kabel konektor MIL, kabel khusus (KS1)
• Komunikasi HART: Tersedia dengan akhiran model -H

Spesifikasi

• Model: AAI143
• Kode Akhiran:
  • -S: Tipe standar
  • -H: Dengan komunikasi digital (protokol HART)
  •     -5: Tanpa perlindungan ledakan
  •     -E: Dengan perlindungan ledakan
  •        0: Tipe dasar
  •         3: Dengan opsi Standar ISA G3 dan opsi suhu (-20 hingga 70 °C)
• Kode Opsi:
  • /K4A00: Dengan Adaptor Antarmuka Kabel KS (Untuk menghubungkan Papan Terminal AEA4D) [Model: ATK4A-00]
  • /A4S00: Dengan Blok Terminal Penjepit Tekanan [Model: ATA4S-00]
  • /A4S10: Dengan Blok Terminal Penjepit Tekanan (penyerap lonjakan) [Model: ATA4S-10]
  • /A4D00: Dengan Blok Terminal Penjepit Tekanan Ganda [Model: ATA4D-00]
  • /A4D10: Dengan Blok Terminal Penjepit Tekanan Ganda (penyerap lonjakan) [Model: ATA4D-10]
  • /CCC01: Dengan Penutup Konektor untuk Kabel MIL [Model: ACCC01]

Dimensi: 130*107,5*32,8mm

Berat

• Berat Modul: 0,3 kg
