Өнеркәсіптік автоматтандырудағы Bently Nevada 3500/22M маңызды рөлі
Bently Nevada 3500/22M Уақытша Деректер Интерфейс (TDI) модулі жоғары маңызды өнеркәсіптік автоматтандыру жүйелерінде таптырмас құрал болып табылады. Ол атақты 3500 машиналарды қорғау жүйесін System 1 сияқты жетілдірілген жағдайды бақылау бағдарламалық жасақтамасына қосатын негізгі шлюз қызметін атқарады. Бұл модуль Rack Interface Module (RIM) негізгі функцияларын орындайды, конфигурациялау және күй сұрауларын қамтамасыз етеді. Ең бастысы, ол тұрақты күй деректері мен маңызды уақытша (толқындық) деректердің жоғары жылдамдықтағы Ethernet арқылы берілуін басқарады. Дұрыс іске қосу процедураларын елемеу турбиналар мен компрессорлар сияқты миссиялық маңызды айналмалы жабдықтардың қауіпсіздігі мен жұмыс уақытына тікелей қауіп төндіреді. Сондықтан операторлар 3500/22M орнатуын аса мұқият орындауы тиіс.
Орнатудан бұрын қауіпсіздік пен жүйе тұтастығын бірінші орынға қою
Қауіпсіздік кез келген басқару жүйелеріндегі жұмыста ең маңызды. Кез келген физикалық орнату немесе ауыстыруды бастамас бұрын операторлар 3500 ректің қуатын толық өшіруі керек. Дегенмен, егер жүйе артық қуат көзін қолданса және ыстық ауыстыруды қолдаса, өндірушінің және зауыттың бекітілген процедураларын қатаң сақтау қажет. Сонымен қатар, Электростатикалық разряд (ESD) ережелерін қатаң сақтау міндетті. Техникалар жерге қосылған білезіктерді киіп, сезімтал баспа платасының (PCB) компоненттерін ұстамауы тиіс. Орнатудан бұрынғы маңызды тексеру – модульдің микробағдарламасының хост бағдарламалық жасақтамамен (мысалы, System 1) үйлесімділігін тексеру. Нұсқалардың сәйкес келмеуі жиі байланыс қателіктеріне немесе деректерді дұрыс алмауға әкеледі, бұл зауыттық автоматтандыру жаңартуларында жиі кездесетін қателік.
Орнатудан бұрынғы міндетті тексеру тізімі мен жабдық дайындығы
Сәтті іске қосу мұқият дайындықтан басталады. Техникаларда ESD білезігі, бұрағыштар және дұрыс Ethernet кабелі (Cat5e немесе одан жақсы) сияқты толық құралдар жиынтығы болуы керек. Модульдің бөлшек нөмірі мен сериялы нөмірін тексеру өте маңызды, модульдің стандартты 3500/22M немесе Triple Modular Redundancy (TMR) үшін қажет болса TMR нұсқасы екеніне көз жеткізу керек. Сонымен қатар, модульді физикалық түрде белгіленген ұяға, әдетте қуат көздерінің жанындағы 1-ші ұяға орналастыру Bently Nevada талаптарына сай міндетті. Ubest Automation Limited компаниясы орнатудан кейінгі қымбат уақыт жоғалтуды болдырмау үшін жүйе үйлесімділік матрицасын қарауды үнемі ескертеді.
Физикалық орнату тәртібі: сенімді орналастыру және кабельдерді жалғау
Физикалық орнату дәлдікті талап етеді. Алдымен, бар Rack Interface Module-ді ұстағыш бұрандаларды босатып, модульді тікелей абайлап шығарыңыз. Келесіде 3500/22M модулінің артқы панель коннекторын бағыттаушыларға сәйкестендіріңіз. Жаңа модульді берілген ұяға мықтап және біркелкі басыңыз, алдыңғы панель толық орнына түскенше. Модульді ұстағыш бұрандалармен бекітіңіз, бірақ тым қатты бұрамаңыз. Кейінгі қадам сыртқы кабельдерді жалғау. Стандартты RJ45 Ethernet кабелі модульді зауыт желісіне немесе System 1 серверіне қосады. Жоғары ажыратымдылықтағы деректерді алу үшін динамикалық толқындық коннектор кабелін дұрыс жалғап, оның қорғанысын жерге қосу арқылы деректер сапасын қамтамасыз ету қажет.
Желілік параметрлерді баптау және бағдарламалық қамтамасыз етумен интеграциялау

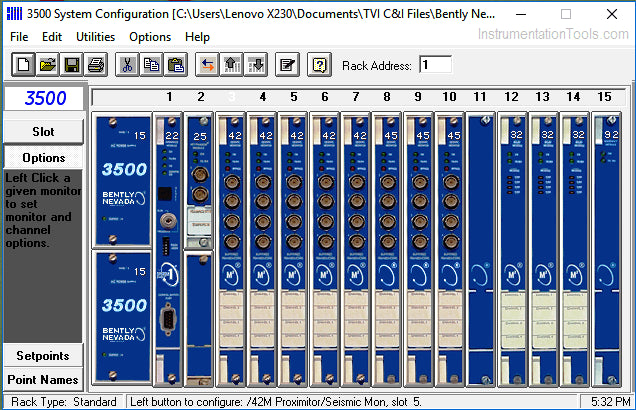

Модуль физикалық орнатылып, ректің қуаты қосылғаннан кейін келесі кезең желіні баптауды қамтиды. TDI арнайы Статикалық IP мекенжайын талап етеді, ол әдетте 3500 Конфигурация Бағдарламасы немесе арнайы консоль арқылы беріледі. Осыдан кейін, техникалық қызмет көрсету ПК-дан модульдің IP мекенжайына пинг жасап, байланыс дереу тексерілуі тиіс. System 1 немесе DCS ортасында бағдарламалық жасақтама жаңа TDI IP мекенжайын сәтті "табу" немесе қолмен бағыттау керек. Бұл қадам бағдарламалық жасақтаманың 3500 ректің барлық орнатылған M-сериялы бақылау модульдерін оқи алатынын растайды. Кейін техникалар барлық арналар параметрлерін, шектерін және үлгілеу стратегияларын анықтайтын конфигурацияны жүктейді.
Функционалдық тестілеу және деректер тұтастығын тексеру
Қатаң функционалдық тестілеу жүйенің сенімділігін растайды. Алдымен тұрақты күй деректерін бақылаңыз. Барлық бақылау арналарының шынайы мәндерді хабарлап, дабыл логикасының дұрыс жұмыс істейтінін сенсорлық кірістерді имитациялау немесе генерациялау арқылы тексеріңіз. Алайда ең маңызды тест – уақытша (толқындық) деректерді алу. Талдаушылар белгілі бір оқиғаны – мысалы, Keyphasor импульсін немесе имитациялық машина оқиғасын іске қосып, 3500/22M модулі толқындық деректерді System 1-де дәл түсіріп, сақтап, ойнатуға мүмкіндік беретініне көз жеткізуі керек. Бұл сенсорлық кірістен бастап бақылау бағдарламалық жасақтамасына дейінгі барлық деректер жолының сенімді жұмыс істейтінін растайды. Ubest Automation Limited жүйені қалыпты жұмыс жағдайында бірнеше сағат бойы іске қосып, байланыс тұрақтылығын тексеруді ұсынады.
Жиі кездесетін ақаулар және сараптамалық ұсыныстар
Тәжірибелі техникалар іске қосу кезінде келесі мәселелерге жиі тап болады:
Байланыс жоқ: Ethernet портындағы физикалық байланыс шамдарын тексеріңіз және Bently Nevada байланыс протоколдары үшін желі коммутаторы мен брандмауэр порттарының ашық екеніне көз жеткізіңіз.
Толқындық деректер жоқ: Бұл көбінесе 3500 бағдарламасында Channel Enabling Disk (CED) лицензиясының жоқтығын немесе дұрыс бапталмағанын, немесе динамикалық коннектордағы сымдардың дұрыс жалғанбағанын білдіреді.
Модуль күйінің LED қатесі: Көрсетілген кез келген қате кодтарын жазып алыңыз. Диагностика үшін дереу Bently Nevada 3500 Қолдану және техникалық қызмет көрсету нұсқаулығына жүгініңіз. Қызыл LED – шұғыл назар аударуды қажет ететін ақау.
Ubest Automation Limited пікір: Біз көптеген байланыс ақауларының себебі брандмауэр баптауларын елемеу екенін байқадық. Аппараттық құралды жөндеуден бұрын IT бөлімі қажетті TCP/UDP порттарын ашқанына әрдайым көз жеткізіңіз. Жүйелі тәсіл көп уақыт үнемдейді.
Қолдану мысалы: маңызды компрессор пойызын бақылау
Үлкен сұйытылған табиғи газ (LNG) зауыты негізгі компрессор пойызын қорғау үшін 3500/22M қолданады.
Мақсат: Ротордың кенеттен тұрақсыздығына нақты уақыттағы қорғау және жетілдірілген диагностика қамтамасыз ету.
Шешім: 3500/22M 28 арнаны (Проксимити, Акселерометрлер, Keyphasor) үздіксіз бақылайтындай бапталған. Оның жоғары жылдамдықтағы уақытша деректерді алу функциясы радиалды діріл немесе итеру позициясының бақылау құрылғыларынан кез келген Alert немесе Danger дабылы кезінде толқындық буферді іске қосып, сақтайды.
Артықшылық: Өнеркәсіптік автоматтандыру тобы оқиғадан кейін System 1 арқылы жоғары ажыратымдылықтағы толқындық деректерге (мысалы, Орбит, Боде графиктері) дереу қол жеткізе алады. Бұл оларға ақауды (мысалы, серпіліс, майдың дірілі, ротордың үйкелісі) дәл анықтауға мүмкіндік береді, бастапқы бағалау үшін машинаны тоқтатудың қажеті жоқ, бұл жоспарланбаған тоқтауларды айтарлықтай азайтады.
Жиі қойылатын сұрақтар (ЖҚС)
С: 3500/22M TDI-ді Triple Modular Redundancy (TMR) ректте қолдануға бола ма?
Ж: Иә, сіз міндетті түрде 3500/22M TMR нұсқасын қолдануыңыз керек. Бұл модульде TMR PLC жүйесіне қажетті денсаулық пен дауыс беру логикасын басқару үшін қосымша схемалар мен микробағдарлама бар, ол бір модульдің ақауына қарсы қосымша қорғаныс береді.
С: Менің System 1 бағдарламам 3500 ректіні көре алады, бірақ толқындық деректерді ала алмайды. Неге?
Ж: Бұл әдетте уақытша деректерге қатысты лицензиялау немесе конфигурация мәселесін білдіреді. Ең жиі кездесетін себептер – Channel Enabling Disk (CED) немесе электрондық лицензия кілттерінің 3500 Конфигурация бағдарламасында дұрыс орнатылмауы, танылмауы немесе нақты бақылау арналарында уақытша деректерді алу үшін қосылмауы. Лицензиялардың белсенді екеніне және арналардың дұрыс тағайындалғанына көз жеткізу қажет.
С: 3500/22M желілік трафигі стандартты PLC немесе DCS-тен қалай ерекшеленеді?
Ж: Стандартты DCS желілік трафикті негізінен басқару циклдерін жаңарту үшін (циклдік деректер) қолданса, 3500/22M екі түрлі трафик түрін шығарады: төмен өткізу қабілеттілігі бар тұрақты күй (ағымдағы мәндер) деректер ағыны және уақытша толқындық деректерді жүктеу үшін үзілісті, жоғары өткізу қабілеттілігі мен жоғары жылдамдықтағы трафик. Бұл үзілісті трафик әлдеқайда үлкен және дабыл немесе қолмен іске қосу оқиғасы болған кезде пайда болады, сондықтан желі сыйымдылығын жоспарлау қажет.
Ubest Automation Limited – машиналарды қорғау және зауыттық автоматтандыру шешімдері бойынша танылған сарапшы. Біз Bently Nevada өнімдері, PLC, DCS және басқа басқару жүйелеріне кешенді қолдау көрсетеміз. Біздің жетілдірілген өнеркәсіптік автоматтандыру шешімдерімізді және машиналарыңыздың сенімділігін қалай арттыра алатынымызды білу үшін біздің веб-сайтымызға кіріңіз: Ubest Automation Limited.
