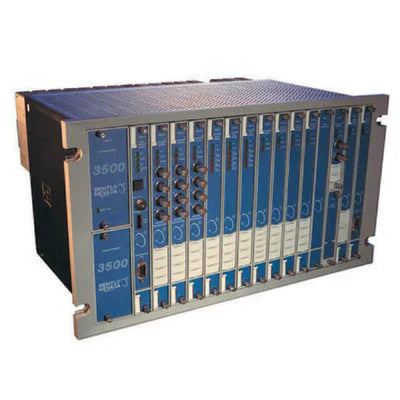

Сенімділікті оңтайландыру: Bently Nevada 3500/61 Температура Модулін іске қосуға арналған жан-жақты нұсқаулық
Bently Nevada 3500/61 Температура Модулі кез келген сенімді машина қорғау жүйесінің маңызды элементі болып табылады. Ол Төзімділік Температура Детекторының (RTD) және Термоэлектрлік жұптың (TC) кірістерін шебер басқарады. Дәл температура өлшеулерін қамтамасыз ету үшін дұрыс орнату және іске қосу міндетті болып табылады. Бұл тиімді жабдықты қорғауды қамтамасыз етеді және қымбатқа түсетін жалған тоқтатуларды азайтады.
Бұл егжей-тегжейлі нұсқаулық кең тәжірибе мен өнеркәсіптік автоматтандырудың үздік тәжірибелеріне негізделген, нақты процедураны ұсынады. Ол маңызды айналмалы машиналар үшін сенімді және талаптарға сай орнатуды кепілдейді.
Қатаң алдын ала орнату жоспары: Жетістік негізі
Модульді сәтті біріктіру мұқият дайындықтан басталады. Бұл бастапқы қадамдарды елемеу кейінгі мәселелерге әкеледі.
Қажетті құралдар мен құжаттама. Техниктер дәл құралдарға ие болуы тиіс, оның ішінде терминал қосылыстарын сенімді бекіту үшін моменттік бұрағыш қажет. Растау үшін RTD/TC сигнал симуляторы өте маңызды. Әрқашан ең соңғы 3500 Конфигурация Бағдарламасын және сым сызбаларын пайдаланыңыз.
Оптималды қоршаған орта жағдайлары. 3500 тірегі бақыланатын ортада болуы керек. Шкаф температурасы реттеліп, артық дірілден таза болуы тиіс. Электрониканы қорғау үшін жеткілікті желдету қажет.
Қуат тұтастығы және қауіпсіздік хаттамалары. Жүйенің қуат тұрақтылығы өте маңызды, ±5% кернеу төзімділігін тексеру қажет. Барлық қауіпсіздік процедуралары, оның ішінде жүйені оқшаулау, қатаң сақталуы тиіс. Тіректің толық жерге қосылуын әрқашан растаңыз.
3500/61 аппараттық құралын жүйелі орнату
Физикалық орнату электрлік және механикалық қосылыстардың сенімді болуын талап етеді.
Модульдің орнын тексеру. 3500/61 жарамды монитор слотында болуы керек. Ол ешқашан TDI (Трансдьюсер интерфейсі) слотында орналаспау керек. Көбінесе ол шығыс релелік модульмен логикалық жұптасады. Ubest Automation Limited (https://www.ubestplc.com/) кеңесшілері әрқашан тірек сызбасын бірінші тексеруді ұсынады.
Алдыңғы монитор модулін бекіту. Модульді тірек бағыттаушыларына дәл сәйкестендіріңіз. Құрылғыны артқы панель коннекторлары толық қосылғанша мықтап итеріңіз. Модульді орнына бекіту үшін алдыңғы панель бұрандаларын қатайтыңыз. Бос қосылыстар «Жарамсыз» күйінің үзіліп-қосылуының жиі себебі болғандықтан, сенімді бекіту өте маңызды.
I/O модулін және терминал блогын орнату. Жүйе алдыңғы монитор мен артқы I/O модулінен тұрады. I/O модулін артқы панель коннекторына орнатыңыз. Электрлік жерге қосылуды қамтамасыз ету үшін бекіту бұрандаларын қатайтыңыз. Соңында, алынбалы терминал блогын I/O модуліне қосыңыз.
Дәл сенсор сымдарын жүргізудің үздік тәжірибелері
Сенсорларды дұрыс сымдау сигналдың дәл берілуінің кілті болып табылады, бұл кез келген басқару жүйесінің негізі.
RTD сымдарын максималды дәлдік үшін жүргізу. 4-сымды конфигурация жоғары дәлдігімен ұсынылады, себебі ол сымның кедергісін тиімді өтейді. Өткізгіштер бірдей қалыңдықта және ұзындықта болуы керек. Қорғалған бұралған жұптарды қолданыңыз және қорғанысты тек басқару шкафы жағында жерге қосыңыз. Кабельдерді VFD сияқты жоғары қуатты желілерге жақын жүргізуден аулақ болыңыз.
Термоэлектрлік жұп сымдарының тұтастығы. Дұрыс полярлықты (TC+ терминалға +, TC− −) қатаң сақтау қажет. Сенсор түріне сәйкес өтемді TC ұзарту кабельдерін пайдалану міндетті. Мысалы, K-типті сенсорға K-типті кабель қажет. Қосылыстарды араластырмаңыз.
Жерге қосу және қорғаныс: Электр шуын жою
Күрделі өнеркәсіптік ортада шудың төмен деңгейдегі температура сигналдарын бұрмалауын болдырмау үшін тиімді қорғаныс қажет. Бұл зауыттық автоматтандырудың сенімділігінің маңызды факторы.
Бір нүктелі жерге қосу ережесі. Зиянды жерлік контурларды болдырмау үшін сигнал қорғанысын тек бір ұшынан ғана жерге қосыңыз. Әдетте бұл басқару панелінде жасалады. Сигнал кабельдері мотор қуат желілері, VFD шығыс кабельдері және релелік орамдар сияқты барлық жоғары ток көздерінен физикалық түрде бөлінуі керек.
3500 тірек бағдарламалық жасақтамасы арқылы конфигурациялау
Барлық конфигурация параметрлері арнайы 3500 тірек конфигурация бағдарламасы арқылы орнатылады.
Өлшеу және сенсор мәліметтерін анықтау. Техник алдымен дұрыс өлшеу түрін (RTD немесе Термоэлектрлік жұп) таңдайды. Содан кейін нақты сенсор мәліметтерін, мысалы PT100 немесе K типін көрсетеді. TC үшін Суық қосылыс өтемі (CJC) опциялары дұрыс орнатылғанына көз жеткізіңіз.
Арнаның ақпараттары және масштабтау. Әр арнаға сипаттамалық атау берілуі керек (мысалы, “BRG1 TEMP”). Қажетті ескерту және қауіпті шектерді, сондай-ақ уақыт кідірістерін орнатыңыз. Дәл арна масштабтауы модульдің шығысының инженерлік бірліктерге сәйкес болуын қамтамасыз етеді.
Сигнал дабылының логикасы және мінез-құлқы. Дабыл параметрлерін, оның ішінде дабылдың ұсталып тұруы немесе ұсталып тұрмауын орнатыңыз. Дұрыс релелік логиканы таңдаңыз (әдетте қосулы немесе өшірулі). Дабыл конфигурациясы, оның ішінде тоқтату көбейткіш параметрлері, қажетсіз тоқтатуларды айтарлықтай азайтады.
Іске қосу және растау: Өнімділіктің дәлелі
Растау жүйенің жұмыс істейтінін, дәл екенін және қызметке дайын екенін қамтамасыз етеді.
Бастапқы суық тексерулер. Қуат симуляциясын қолданар алдында барлық сымдардың үздіксіздігін және терминал бұрандаларының дұрыс қаталғанын тексеріңіз. Модульдің «OK» күйін растаңыз.
Температура кірістерін симуляциялау. RTD/TC симуляторын пайдаланып белгілі температура мәндерін енгізіңіз. Негізгі оқу үшін 25°C енгізіңіз. Ескерту шегі іске қосылуын тексеру үшін 80°C-қа көтеріңіз. Қауіп дабылының дұрыс жұмысын растау үшін 120°C енгізіңіз. Барлық оқулар жазылуы тиіс.
Жүйені біріктіруді тексеру. Температура деректері сыртқы жүйелерге сәтті ағып жатқанын растаңыз. Бұған DCS (Таратылған басқару жүйесі) немесе PLC (Бағдарламаланатын логикалық контроллер), зауыт тарихшысы немесе SCADA/HMI кіреді. Техниктер масштабтау сәйкессіздіктері немесе сигнал инверсияларын тексеруі керек.
Қорытынды құжаттама және білім беру
Іске қосу процесі жан-жақты құжаттамамен аяқталады, бұл ұзақ мерзімді қызмет көрсетуді қамтамасыз етеді.
Толық тапсыру пакеті. Қызмет көрсету тобына нақты сым сызбалары мен соңғы конфигурацияланған параметрлер тізімі берілуі тиіс. Дабыл шегі матрицасы міндетті. Қол қойылған іске қосу сертификаты жүйенің дайын екенін растайды.
Автордың пікірі және қолдану сценарийлері
3500/61 модулінің сенімді жұмысы маңызды машина бұзылғанға дейін көбінесе ескерілмейді. Сандықтандыру үрдісі қорғау жүйелерінің System 1 сияқты жетілдірілген бақылау платформаларымен үздіксіз интеграциялануын талап етеді. Бұл интеграция тек қарапайым шеңберлік тексерулер емес, қатаң конфигурация растауын қажет етеді. Арнайы өнеркәсіптік автоматтандыру шешімдерін іздейтін клиенттерге Ubest Automation Limited компаниясының тәжірибесін зерттеуді ұсынамыз. Біздің фирма осы маңызды қорғау қабаттарының қауіпсіз және толық байланысқан болуын қамтамасыз етеді.
Шешім сценарийлері:
Петрохимиялық турбомашиналар: маңызды компрессорлардың мойынтірек және шығару газдарының температурасын бақылау.
Энергетика: генератор статор орамдары мен трансформатор майының жоғары дәлдіктегі мониторингі.
Темір-терсек зауыттары: үздіксіз құю машинасының бөлшектерінің байланыссыз температура мониторингі.
Жиі қойылатын сұрақтар (ЖҚС)
3500/61 орнату кезінде ең жиі кездесетін қате қандай?
Ең жиі кездесетін мәселе — дұрыс емес жерге қосу, атап айтқанда қорғанысты бірнеше жерге қосу. Бұл жерлік контурларды тудырып, электр шуын енгізеді және температура өлшеулерінің тұрақсыздығы немесе қателігіне әкеледі. Әрқашан басқару шкафында бір нүктелі жерге қосу ережесін сақтаңыз.
4-сымды RTD конфигурациясы дәлдікті қалай арттырады?
4-сымды RTD конфигурациясы өлшеу тогын тасымалдайтын екі сымды және RTD элементі бойындағы кернеуді өлшейтін екі бөлек сымды пайдаланады. Бұл дизайн сымдардың кедергісін температура есептеуінен толығымен жояды, әсіресе ұзын кабельдерде ең жоғары дәлдікті қамтамасыз етеді.
Менің модулім кейде «Жарамсыз» күйін көрсетеді — алдымен не тексеруім керек?
Кейде «Жарамсыз» күйі механикалық немесе бос электрлік мәселені білдіреді. Алдымен 3500/61 монитор модулі толық орнатылғанын және алдыңғы панель бұрандалары қатты бекітілгенін физикалық тексеріңіз. Екіншіден, сенсор сымдарының терминал блогы бұрандаларын моменттік бұрағышпен қайта тексеріңіз. Дірілден босау жиі байқалмайтын себеп болып табылады.
